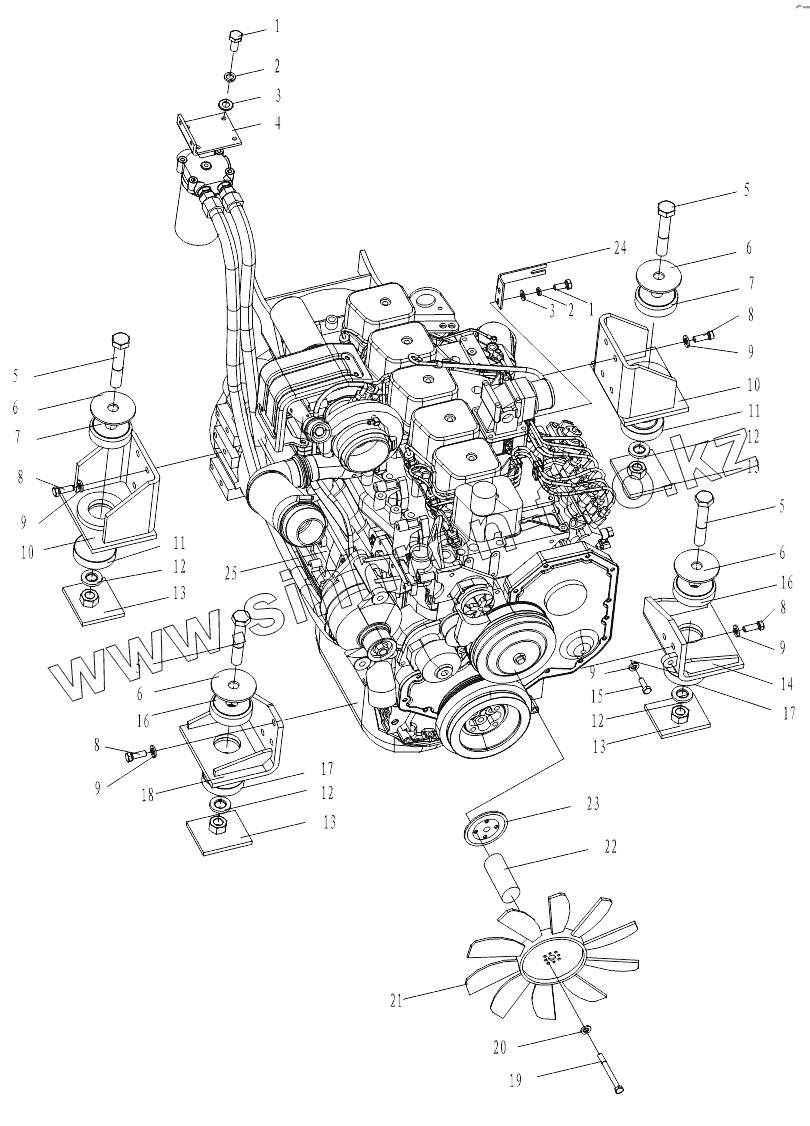

Каталог запасных частей к технике: Амкодор-3225. Установка двигателя
1
1
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
8
8
8
8
9
9
9
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G057830-00139 | Болт | |
| 2 | B-G000930-00017 | Шайба | |
| 3 | B-G00097B-00023 | Шайба | |
| 4 | 320.1-7 | Кронштейн масляного фильтра | |
| 5 | B-G057820-00260 | Болт | |
| 6 | B-Q020490-00013 | Шайба | |
| 7 | 320.1.7.2 | Резиновое основание | |
| 8 | B-G057830-00036 | Болт | |
| 9 | B-Q020490-00003 | Шайба | |
| 10 | 321.1C.6 | Кронштейн двигателя | |
| 11 | 320.1.7.1 | Резиновое основание | |
| 12 | Z30.1-10 | Шайба | |
| 13 | 321.1C.8 | Стопорная гайка | |
| 14 | 321.1C.1A | Кронштейн двигателя | |
| 15 | B-G057830-00040 | Болт | |
| 16 | 320.1.8.2 | Резиновое основание | |
| 17 | 320.1.8.1 | Резиновое основание | |
| 18 | 321.1C.7 | Кронштейн двигателя | |
| 19 | B-G057820-00285 | Болт | |
| 20 | B-Q020490-00001 | Шайба | |
| 21 | W-02-00327 | Вентилятор | |
| 22 | Подушка | Подушка | |
| 23 | W-02-00332 | Ведущее колесо | |
| 24 | 320.1.12 | Кронштейн | |
| 25 | W-02-00250 | Силовая установка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
