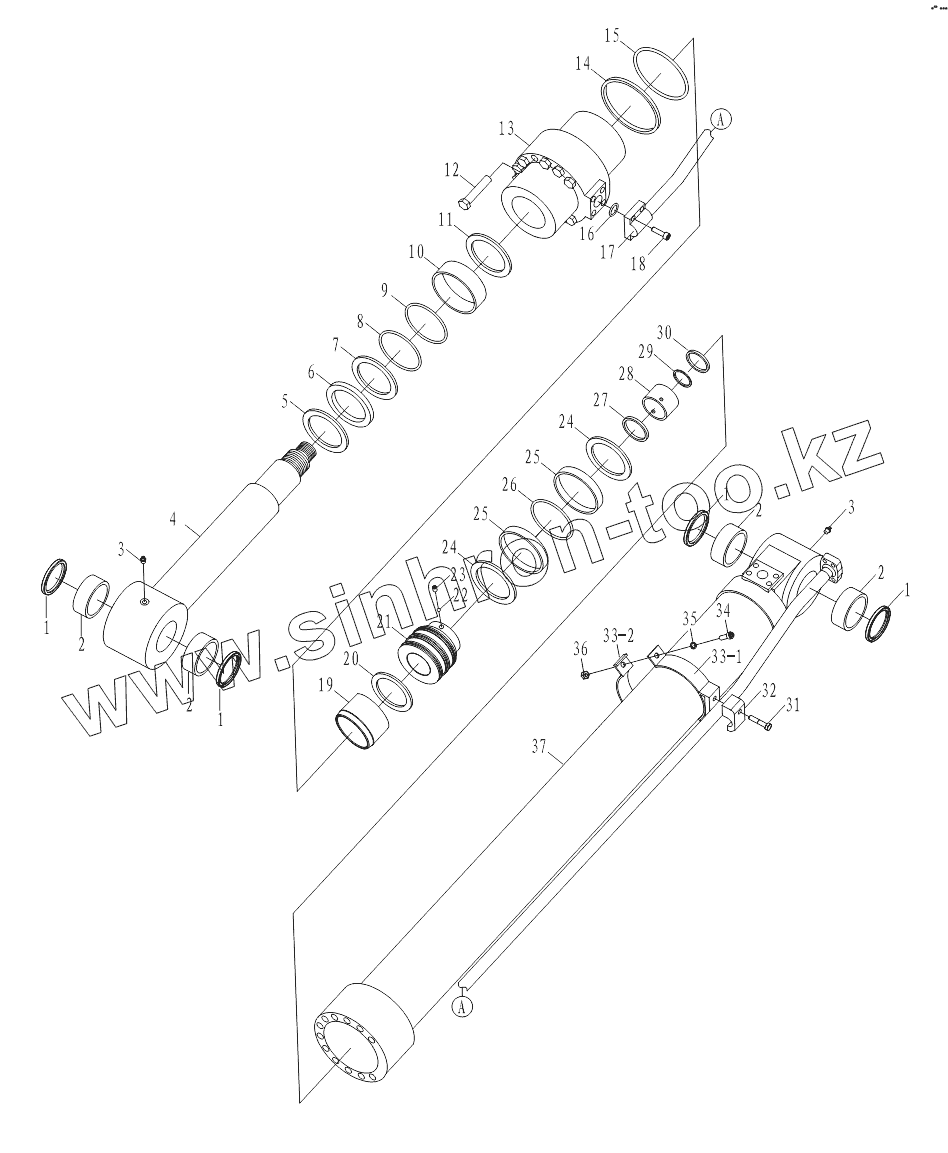

Каталог запасных частей к технике: Амкодор-3225. Цилиндр рукояти

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

27

28

29

30

31

32

33

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ME8		Пыльник
2	Втулка80x95x45		Втулка дистанционная
3	GB1152-89		Маслёнка
4	10071.0002Y.100		Тяга в сборе
5	Q/HL06-2006		Кольцо опорное
6	DKBI95		Пыльник
7	Кольцо115x95x3		Кольцо опорное
8	IDI95		Уплотнение штоковое
9	HBY95		Кольцевой амотизатор
10	MB9540		Втулка
11	Кольцо135x126.3x2		Кольцо опорное
12	GB70.1-85		Болтовое соединение
13	Q/HL01-2009		Крышка
14	Кольцо135x126.3x2		Кольцо опорное
15	2-352		Кольцо уплотнительное
16	2-217		Кольцо уплотнительное
17	10071.0002Y.300		Труба в сборе
18	GB70.1-85		Болтовое соединение
19	Q/HL02-2009		Кольцевая подушка
20	Q/HL07-2006		Кольцевой амотизатор
21	Q/HL03-2009		Поршень
22	GB308-89		Стальной шарик
23	GB/T80-85		Болт
24	Кольцо135x127x8		Кольцо грязесъёмное
25	Кольцо135x130x15		Кольцевая выработка
26	SPGW135		Уплотнение поршневое
27	Q/HL05.1-2009		Кольцо опорное
28	Q/HL05.2-2009		Кольцевая подушка
29	Q/HL07-2009		Кольцевой амотизатор
30	Q/HL05.3-2009		Кольцо опорное
31	GB5780-88		Болт
32	Q/HL18-2006		Прижим трубы
33	10071.0002Y.500		Бандаж в сборе
34	GB5780-88		Болт
35	GB93-87		Шайба пружинная
36	GB6170-2000		Гайка
37	10071.0002Y.200		Гильза цилиндра в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
