Каталог запасных частей к технике: Амкодор-3225. Система управления
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
5
6
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30

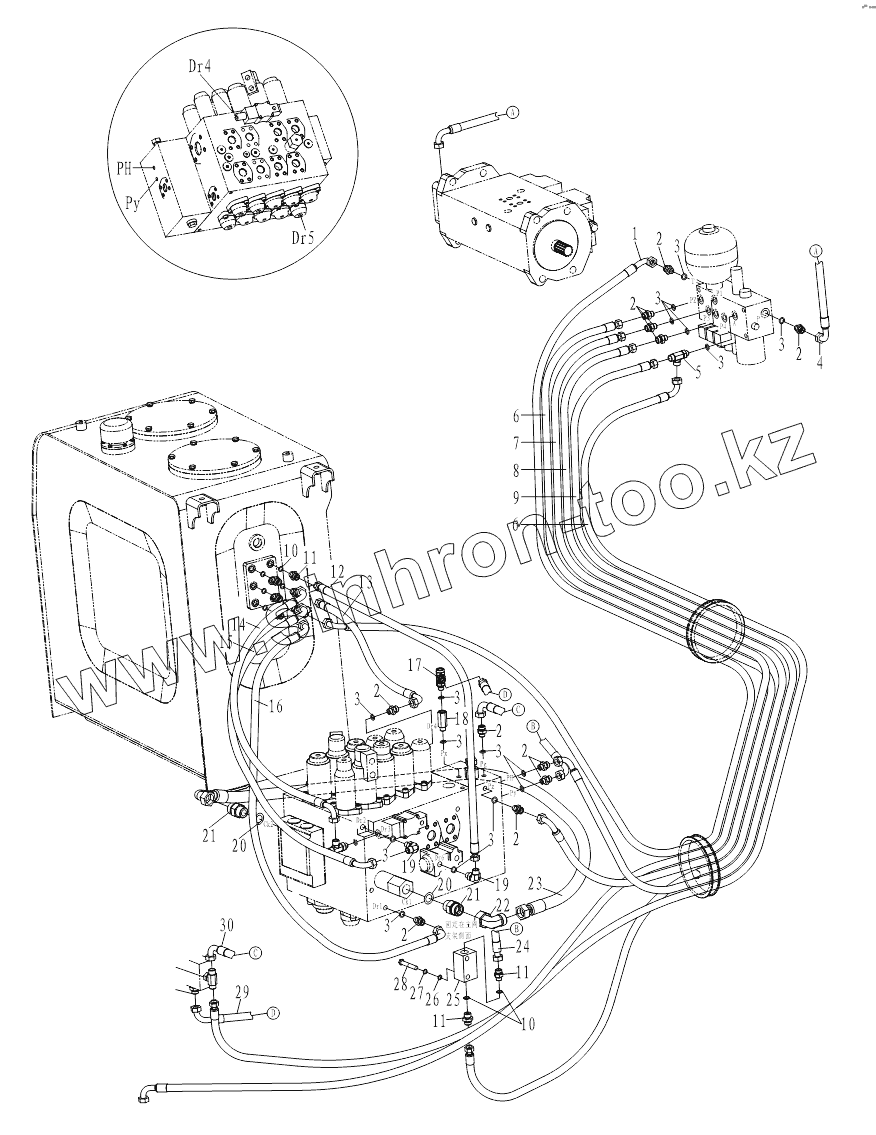

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-16-01678 | Рукав в сборе | |
| 1-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 2 | W-15-00484 | Соединитель | |
| 3 | B-G03452A-00065 | Кольцо уплотнительное | |
| 4 | W-16-01114 | Рукав в сборе | |
| 4-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 5 | W-15-00493 | Тройник | |
| 6 | W-16-01488 | Рукав в сборе | |
| 6-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 7 | W-16-01116 | Рукав в сборе | |
| 7-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 8 | W-16-01486 | Рукав в сборе | |
| 8-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 9 | W-16-01489 | Рукав в сборе | |
| 9-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 10 | W-15-00521 | Шайба | |
| 11 | W-15-00531 | Соединитель | |
| 12 | W-16-01676 | Рукав в сборе | |
| 12-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 13 | W-16-01507 | Рукав в сборе | |
| 13-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 14 | W-16-01505 | Рукав в сборе | |
| 14-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 15 | W-16-01504 | Рукав в сборе | |
| 15-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 16 | W-16-01675 | Рукав в сборе | |
| 16-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 17 | 320.5.1A | Тройник | |
| 18 | W-15-00731 | Соединитель | |
| 19 | W-15-00485 | Угольник | |
| 20 | B-G03452A-00068 | Кольцо уплотнительное | |
| 21 | W-15-00611 | Соединитель | |
| 22 | W-15-00730 | Угольник | |
| 23 | W-16-01498 | Рукав в сборе | |
| 23-1 | Кольцо16.3x2.4 | Кольцо уплотнительное | |
| 24 | W-16-01508 | Рукав в сборе | |
| 24-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 25 | 321.5C-1B | Тройник | |
| 26 | B-G000930-00015 | Шайба | |
| 27 | B-G00097B-00021 | Шайба | |
| 28 | B-G057830-00134 | Шестигранный болт | |
| 29 | W-16-01512 | Рукав в сборе | |
| 29-1 | Кольцо8.0x1.5 | Кольцо уплотнительное | |
| 30 | W-16-01513 | Рукав в сборе | |
| 30-1 | Кольцо8.0x1.5 | Кольцо уплотнительное |
