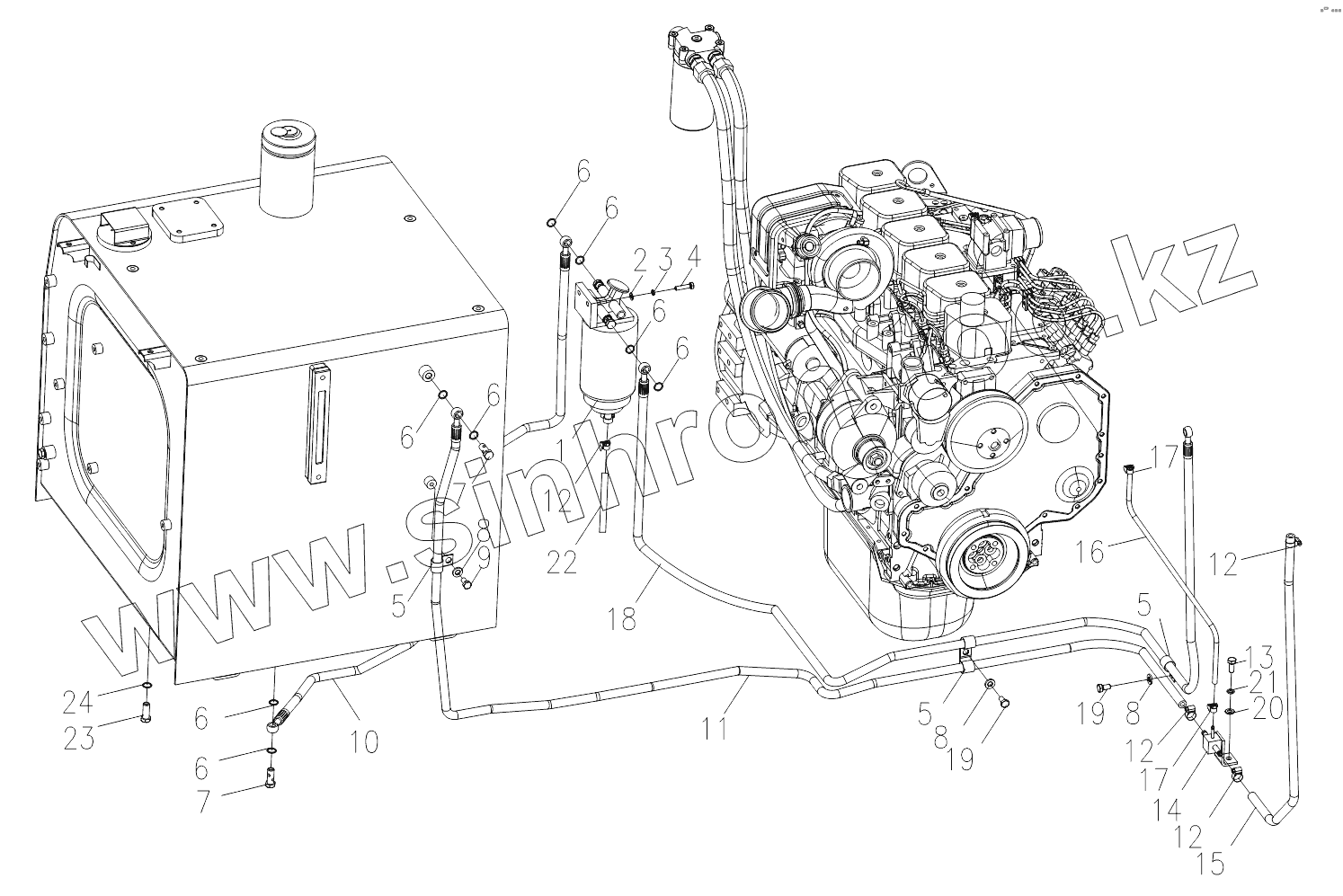

Каталог запасных частей к технике: Амкодор-3225. Система питания топливом
1
2
3
4
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
8
9
10
11
12
12
12
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-02-00274 | Водоотделитель | |
| 2 | B-G00097B-00023 | Шайба | |
| 3 | B-G000930-00017 | Шайба | |
| 4 | B-G057830-00143 | Болт | |
| 5 | B-Q020050-00012 | Хомут | |
| 6 | 10020-00003 | Шайба | |
| 7 | B-J009990-00002 | Болт | |
| 8 | B-Q020490-00001 | Шайба | |
| 9 | B-G057830-00001 | Болт | |
| 10 | 320.1.15 | Установка рукавов | |
| 11 | 320.1.17 | Установка рукавов | |
| 12 | B-J088700-00009 | Прижим шланга | |
| 13 | B-G057830-00006 | Болт | |
| 14 | 320.1.19 | Шарнир | |
| 15 | 320.1-8 | Рукав | |
| 16 | 320.1-20 | Рукав | |
| 17 | B-J088700-00001 | Прижим шланга | |
| 18 | 320.1.16 | Установка рукавов | |
| 19 | B-G057830-00003 | Болт | |
| 20 | B-G00097B-00002 | Шайба | |
| 21 | B-G000930-00001 | Шайба | |
| 22 | 321.1C.9-2 | Рукав | |
| 23 | B-G057830-00095 | Болт | |
| 24 | B-Q020490-00011 | Шайба |
