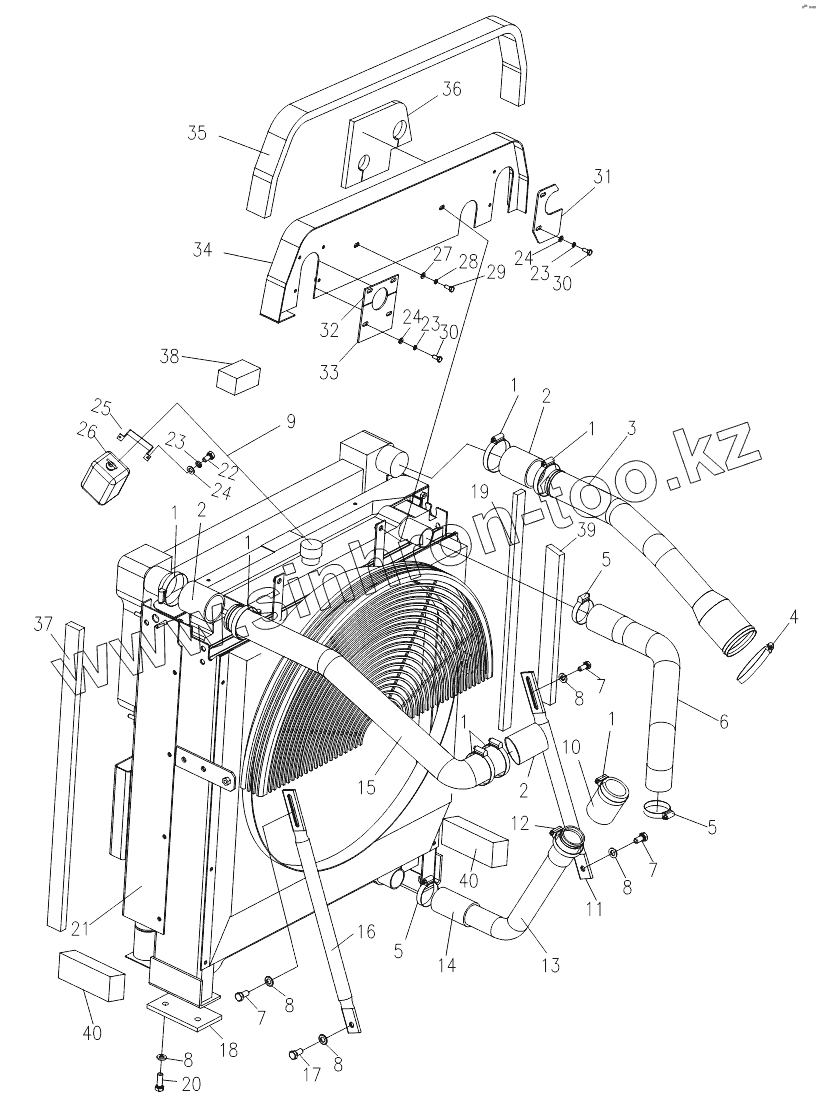

Каталог запасных частей к технике: Амкодор-3225. Система охлаждения
1
1
1
1
1
2
2
2
3
4
5
5
5
6
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-02-00241 | Прижим болтовой | |
| 2 | 320.1-15 | Рукав | |
| 3 | 321.1C.2 | Труба | |
| 4 | W-02-00129 | Прижим болтовой | |
| 5 | B-J088700-00017 | Зажим | |
| 6 | 323.1-6 | Рукав | |
| 7 | B-G057830-00030 | Болт | |
| 8 | B-Q020490-00003 | Шайба | |
| 9 | Рукав | Рукав | |
| 10 | 320.1-1 | Рукав | |
| 11 | 321.1C-8 | Распорка | |
| 12 | B-J088700-00018 | Прижим шланга | |
| 13 | 321.1C.3 | Труба | |
| 14 | 320.1-14 | Рукав | |
| 15 | 321.1C-3 | Труба | |
| 16 | 321.1C-7 | Распорка | |
| 17 | B-G057830-00043 | Болт | |
| 18 | 320.1C-5 | Подушка | |
| 19 | 321.1C-4A | Губчатая прокладка | |
| 20 | B-G057830-00036 | Болт | |
| 21 | W-08-00183 | Радиатор в сборе | |
| 22 | B-G057830-00135 | Болт | |
| 23 | B-G000930-00017 | Шайба | |
| 24 | B-G00097B-00023 | Шайба | |
| 25 | 320.1-9 | Зажим | |
| 26 | W-02-00253 | Оболочка горловины | |
| 27 | B-G00097B-00002 | Шайба | |
| 28 | B-G000930-00001 | Шайба | |
| 29 | B-G057830-00006 | Болт | |
| 30 | B-G057830-00139 | Болт | |
| 31 | 321.1C.4A-3 | Лист | |
| 32 | 321.1C.4A-4 | Лист | |
| 33 | 321.1C.4A-5 | Лист | |
| 34 | 321.1C.4A.1 | Резина | |
| 35 | 321.1C.4A-1 | Губчатая прокладка | |
| 36 | 321.1C.4A-2 | Губчатая прокладка | |
| 37 | 321.1C-9A | Губчатая прокладка | |
| 38 | 321.1C-18 | Губчатая прокладка | |
| 39 | 321.1C-16 | Губчатая прокладка | |
| 40 | 321.1C-17 | Губчатая прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
