Каталог запасных частей к технике: Амкодор-3225. Система кондиционирования

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

6

6

7

7

7

7

7

7

8

9-1

9-2

9-2

9-3

9-4

9-5

9-6

9-7

9-8

9-9

9-10

9-11

9-12

10

11

12

12

12

13

13

13

14

14

15

16

16

16

17

18

18

19

19

20

20

21

21

21

21

22

22

22

22

23

23

24

25

26

27

28

29

30

30

30

31

32

33

33

34

35

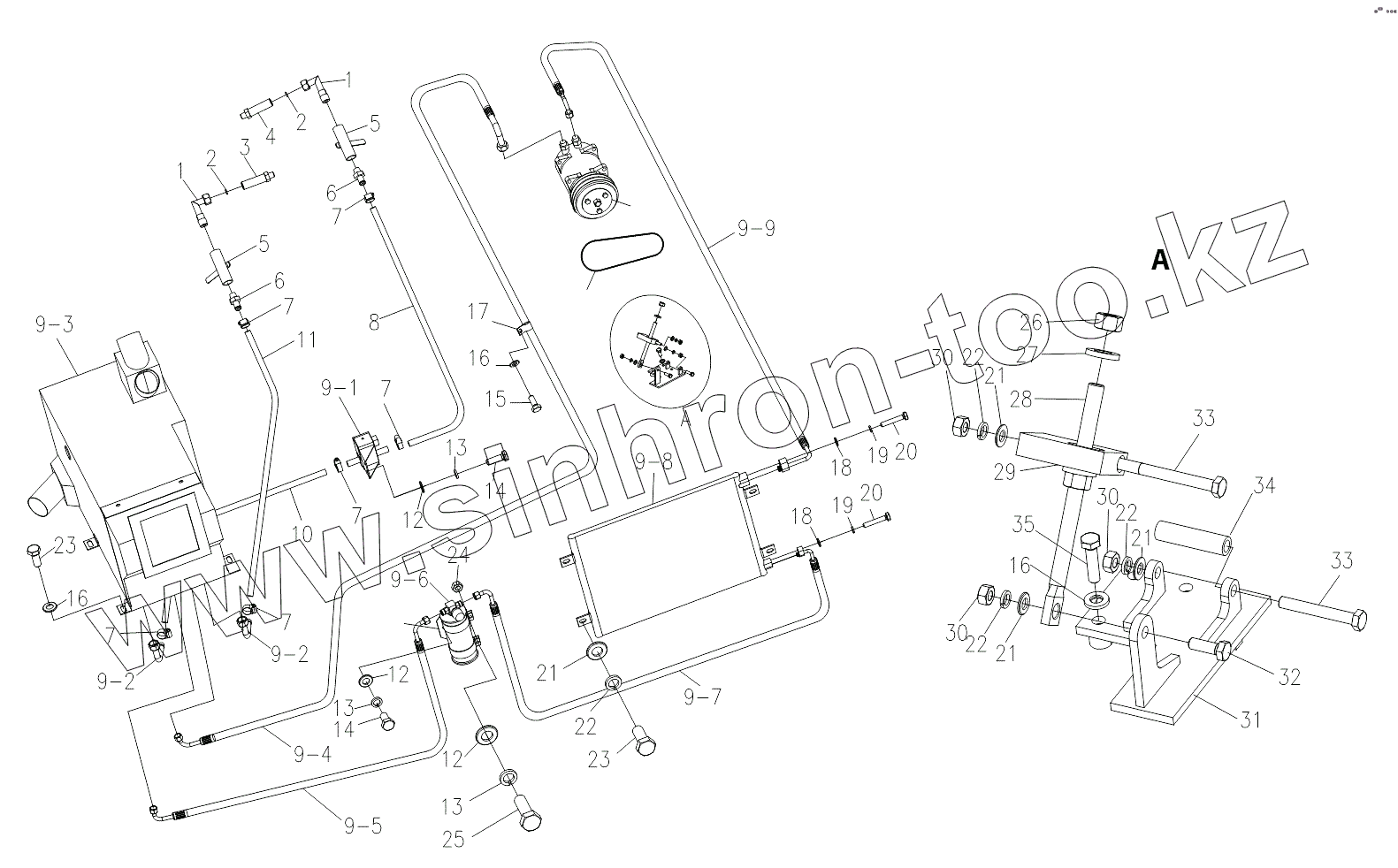

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z30.20.4		Труба
2	B-Q020710-00021		Кольцо уплотнительное
3	Z50H.21A-2		Соединитель
4	Z30.20-5		Соединитель
5	W-15-00051		Кран шаровый
6	Z50B.21-5		Соединитель
7	B-J088700-00012		Прижим шланга
8	320.17-4		Рукав
9	W-08-00203		Установка кондиционера
9-1	GK7-5.0G2-100		Клапан
9-2	TB0003		Соединение
9-3	GKZ17-5.0W		Evaporator
9-4	GK17-5.0W-40		Hose D
9-5	GK17-5.0W-30		Hose C
9-6	T1902		Drier receiver
9-7	GK17-5.0W-20		Hose B
9-8	GKL17-5.0W		Condensator
9-9	GK17-5.0W-10		Hose A
9-10	17-470		Ремешок
9-11	SE7H17		Компрессор
9-12	GK17-5.0W-50		Bracket R/Drier
10	320.17-3		Рукав
11	320.17-5		Рукав
12	B-G00097B-00023		Шайба
13	B-G000930-00017		Шайба
14	B-G057830-00139		Болт
15	B-G057830-00003		Болт
16	B-Q020490-00001		Шайба
17	B-Q020050-00012		Хомут
18	B-G00097B-00021		Шайба
19	B-G000930-00015		Шайба
20	B-G057830-00133		Болт
21	B-G000930-00001		Шайба
22	B-G00097B-00002		Шайба
23	B-G057830-00006		Болт
24	B-G061700-00036		Гайка
25	B-G057830-00149		Болт
26	B-G061700-00010		Гайка
27	B-Q020490-00005		Шайба
28	321.17C-1		Болт
29	Z50E.21G-4		Лист
30	B-G061700-00003		Гайка
31	321.17C.1		Подставка
32	B-G057830-00010		Болт
33	B-G057820-00238		Болт
34	321.17C-2		Труба
35	B-G057830-00015		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
