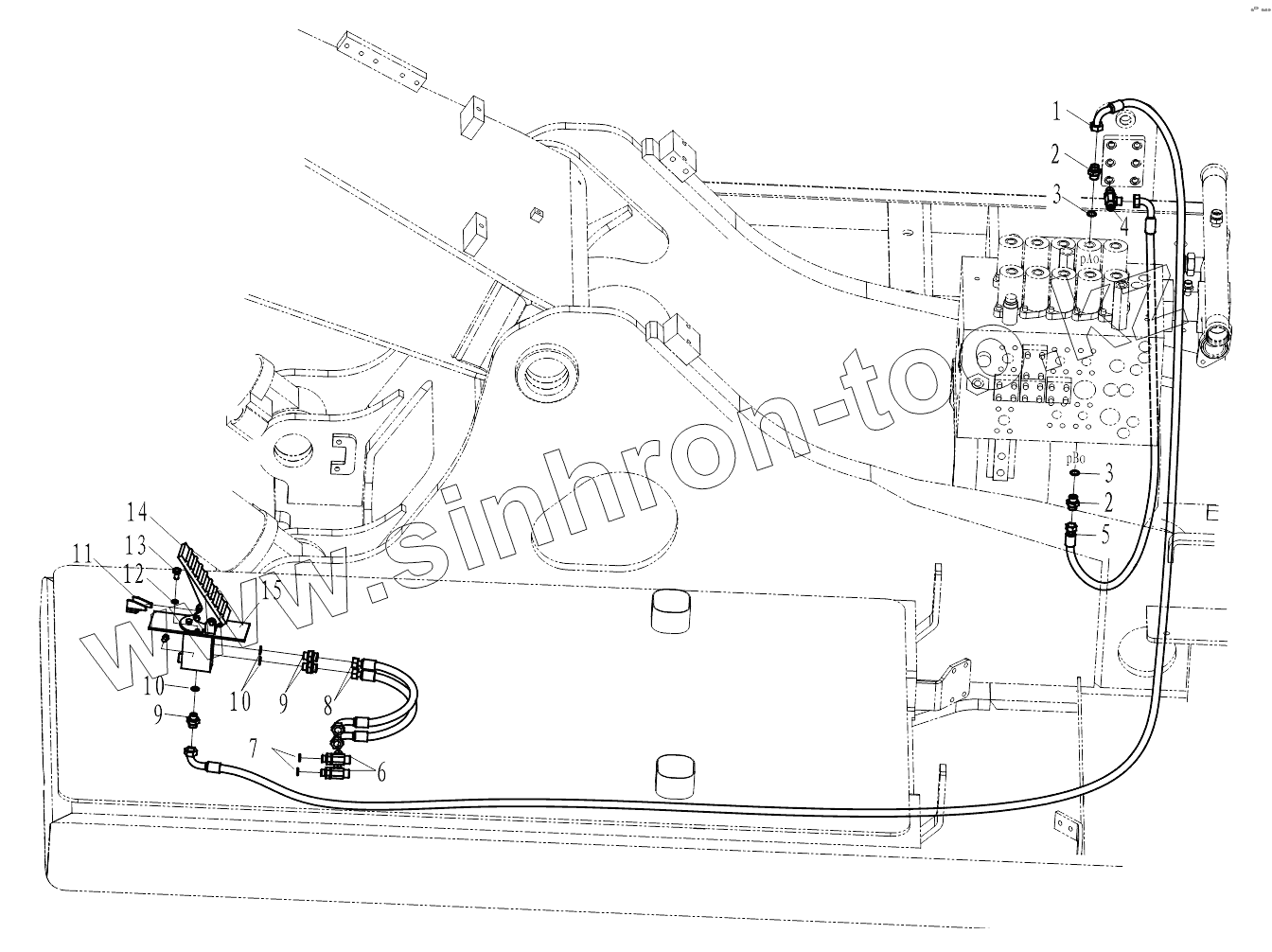

Каталог запасных частей к технике: Амкодор-3225. Разводка гидросистемы

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	W-16-01138		Рукав в сборе
1-1	Кольцо8.0x1.5		Кольцо уплотнительное
2	W-15-00465		Соединитель
3	B-G03452A-00066		Кольцо уплотнительное
4	W-15-00547		Тройник
5	W-16-01140		Рукав в сборе
5-1	Кольцо8.0x1.5		Кольцо уплотнительное
6	W-15-00493		Тройник
7	B-G03452A-00065		Кольцо уплотнительное
8	W-16-01131		Рукав в сборе
8-1	Кольцо8.0x1.5		Кольцо уплотнительное
9	W-15-00531		Соединитель
10	W-15-00521		Шайба
11	320.19-4		Лист
12	B-G000930-00017		Шайба
13	B-G057830-00137		Болт
14	W-07-00212		Педаль управления
15	320.19.9		Лист

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
