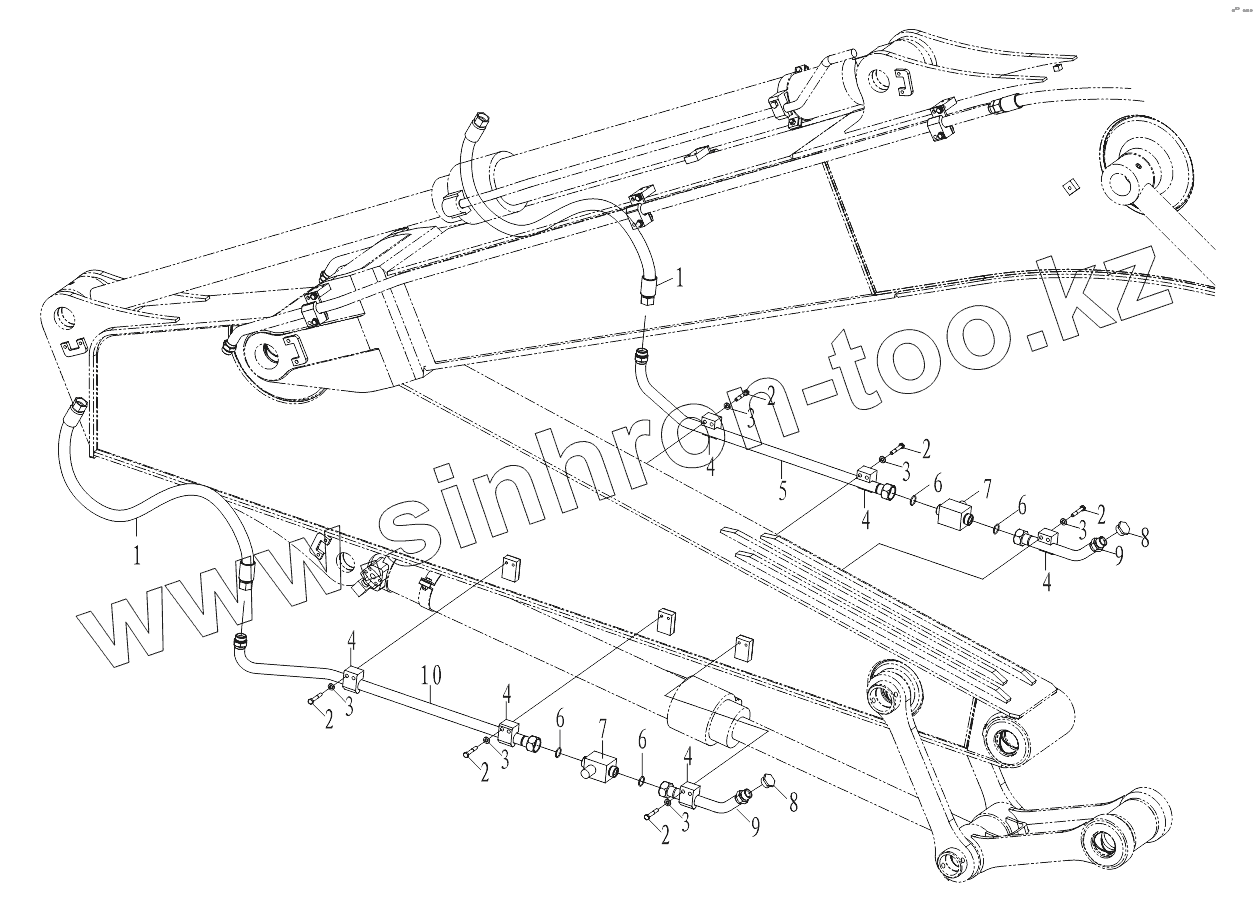

Каталог запасных частей к технике: Амкодор-3225. Разводка гидросистемы

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

2

2

3

3

3

3

3

3

4

4

4

4

4

4

5

6

6

6

6

7

7

8

8

9

9

10

Позиция на иллюстрации	Заводской номер детали		Название детали
1	W-16-01266		Рукав в сборе
1-1	Кольцо20.3x2.4		Кольцо уплотнительное
2	B-G057820-00020		Шестигранный болт
3	B-Q020490-00001		Шайба
4	320.19-2		Прижим трубы
5	320.19.7		Труба в сборе
6	B-Q020710-00053		Кольцо уплотнительное
7	W-07-00213		Клапан останова
8	W-15-00633		Заглушка
9	320.19.4		Труба в сборе
10	320.19.5		Труба в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
