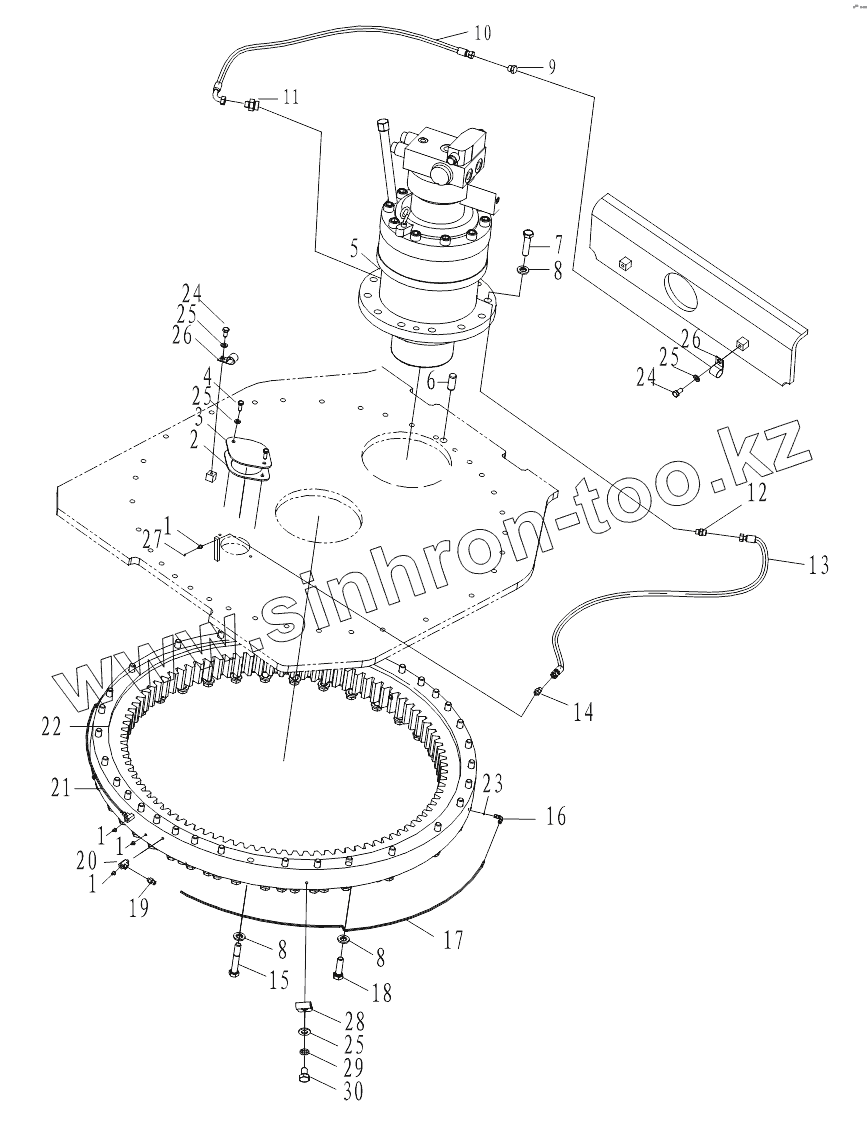

Каталог запасных частей к технике: Амкодор-3225. Поворотная платформа
1
1
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-J07940A-00001 | Маслёнка | |
| 2 | 320.11-2 | Уплотнение | |
| 3 | 320.11-1 | Крышка | |
| 4 | B-G057830-00010 | Болт | |
| 5 | W-17-00069 | Поворотный двигатель | |
| 6 | 320.9-3 | Палец | |
| 7 | B-G057830-00206 | Болт | |
| 8 | B-Q020490-00011 | Шайба | |
| 9 | W-15-00459 | Переходной разъём | |
| 10 | W-16-01398 | Hose assy | |
| 11 | W-15-00504 | Переходной разъём | |
| 12 | W-15-00503 | Переходной разъём | |
| 13 | W-16-01483 | Hose assy | |
| 14 | W-15-00505 | Переходной разъём | |
| 15 | B-G057820-00204 | Болт | |
| 16 | W-15-00455 | Переходной разъём | |
| 17 | 320.9-2 | Труба | |
| 18 | B-G057830-00199 | Болт | |
| 19 | W-15-00454 | Переходной разъём | |
| 20 | 320.9-1A | Переходной клапан | |
| 21 | 320.9-4 | Труба | |
| 22 | W-03-00176 | Подшипник качения | |
| 23 | W-15-00478O | Кольцо уплотнительное | |
| 24 | B-G057830-00003 | Болт | |
| 25 | B-G00097B-00002 | Шайба | |
| 26 | B-Q020050-00012 | Хомут | |
| 27 | W-12-00192 | Колпачёк маслёнки | |
| 28 | B-Q020050-00013 | Хомут | |
| 29 | B-G000930-00001 | Шайба | |
| 30 | B-G057860-00062 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
