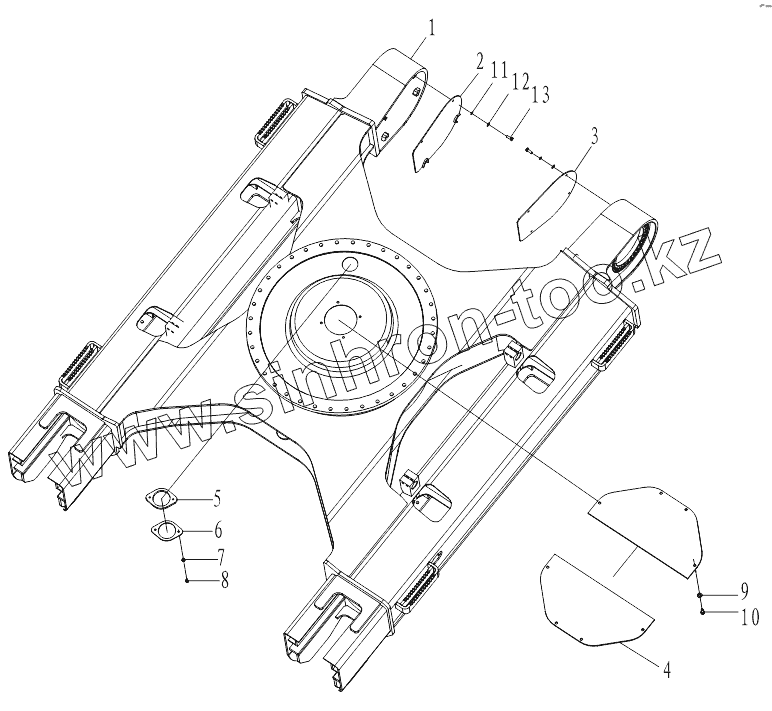

Каталог запасных частей к технике: Амкодор-3225. Нижняя рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 322.11.1 Нижняя рама
2 320.11.2A Крышка
3 320.11.3A Крышка
4 320.11-3 Крышка
5 320.11-2 Уплотнение
6 320.11-1 Крышка
7 B-Q020490-00001 Шайба
8 B-G057830-00006 Болт
9 B-Q020490-00003 Шайба
10 B-G057830-00041 Болт
11 B-G00097B-00004 Шайба
12 B-G000930-00003 Шайба
13 B-G057830-00037 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
