Каталог запасных частей к технике: Амкодор-3225. Левый гидроцилиндр стрелы W-17-00051

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

21

22

22

23

24

25

26

27

28

29

30

30

31

32

33

34

35

35

36

37

38

39

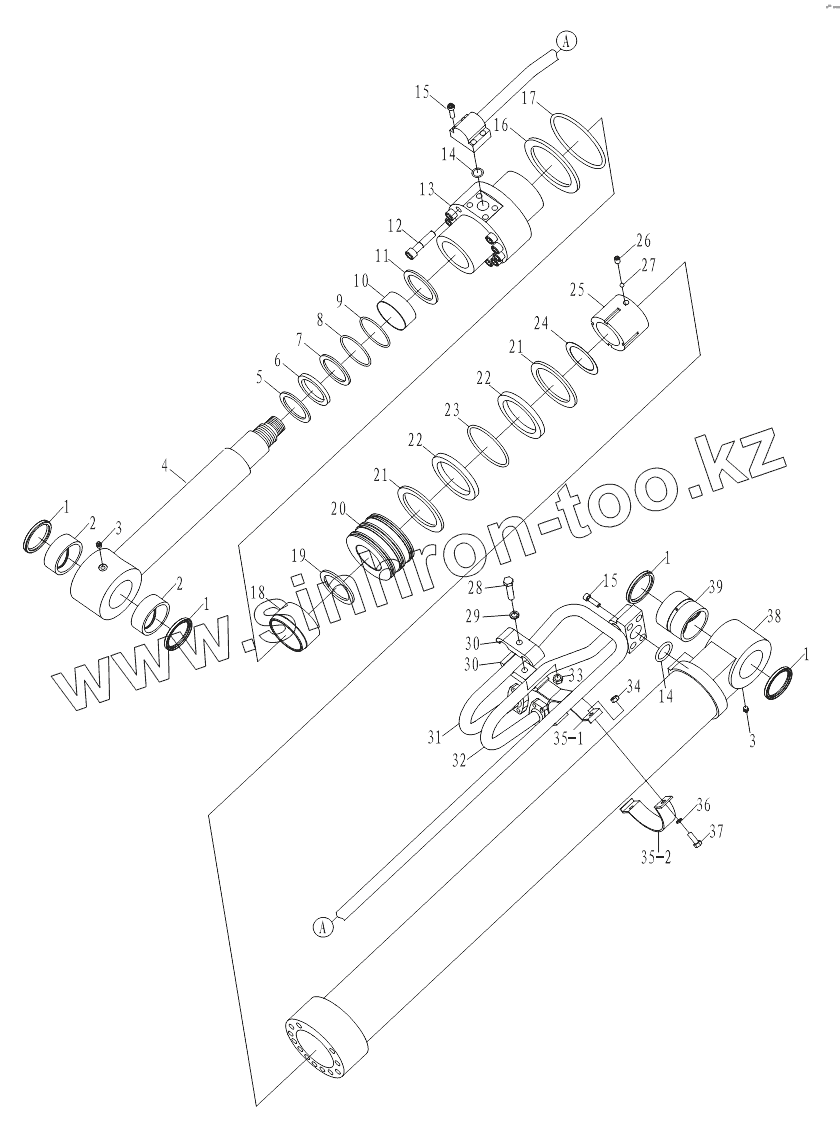

Позиция на иллюстрации	Заводской номер детали		Название детали
1	МЕ8		Пыльник
2	Втулка80x95x35		Втулка дистанционная
3	GB1152-89		Маслёнка
4	10071.0001Y.100		Тяга в сборе
5	Q/HL06-2006		Кольцо опорное
6	DKBId85		Пыльник
7	Кольцо85x100x3		Кольцо опорное
8	Уплотнение85x100x10		Уплотнение штоковое
9	Амотизатор85x100.5x6HBYd85		Кольцевой амотизатор
10	MB8530		Втулка
11	Q/HL23-2009		Кольцо опорное
12	GB70.1-85		Болтовое соединение
13	Q/HL01-2009		Крышка
14	2-217		Кольцо уплотнительное
15	GB70.1-85		Болтовое соединение
16	Кольцо125x116.3x2		Кольцо опорное
17	2-349		Кольцо уплотнительное
18	Q/HL02-2006		Кольцевая подушка
19	Q/HL07-2006		Кольцевой амотизатор
20	Q/HL03-2009		Поршень
21	Кольцо125x120x8		Кольцо грязесъёмное
22	Кольцо125x120x9.7		Кольцевая выработка
23	SPGW125		Уплотнение поршневое
24	Q/HL22-2009		Шайба
25	Q/HL04-2006		Гайка
26	GB/T80-85		Болт
27	GB308-89		Стальной шарик
28	GB5780-88		Болт
29	GB93-87		Шайба пружинная
30	Q/HL18-2006		Прижим трубы
31	10071.0001Y.300		Труба в сборе
32	10071.0001Y.400		Труба в сборе
33	GB6170-88		Гайка
34	GB6170-88		Гайка
35	10071.0001Y.500		Бандаж в сборе
36	GB93-87		Шайба пружинная
37	GB5780-88		Болт
38	10071.0001Y200		Гильза цилиндра в сборе
39	Втулка80x95x81		Втулка дистанционная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
