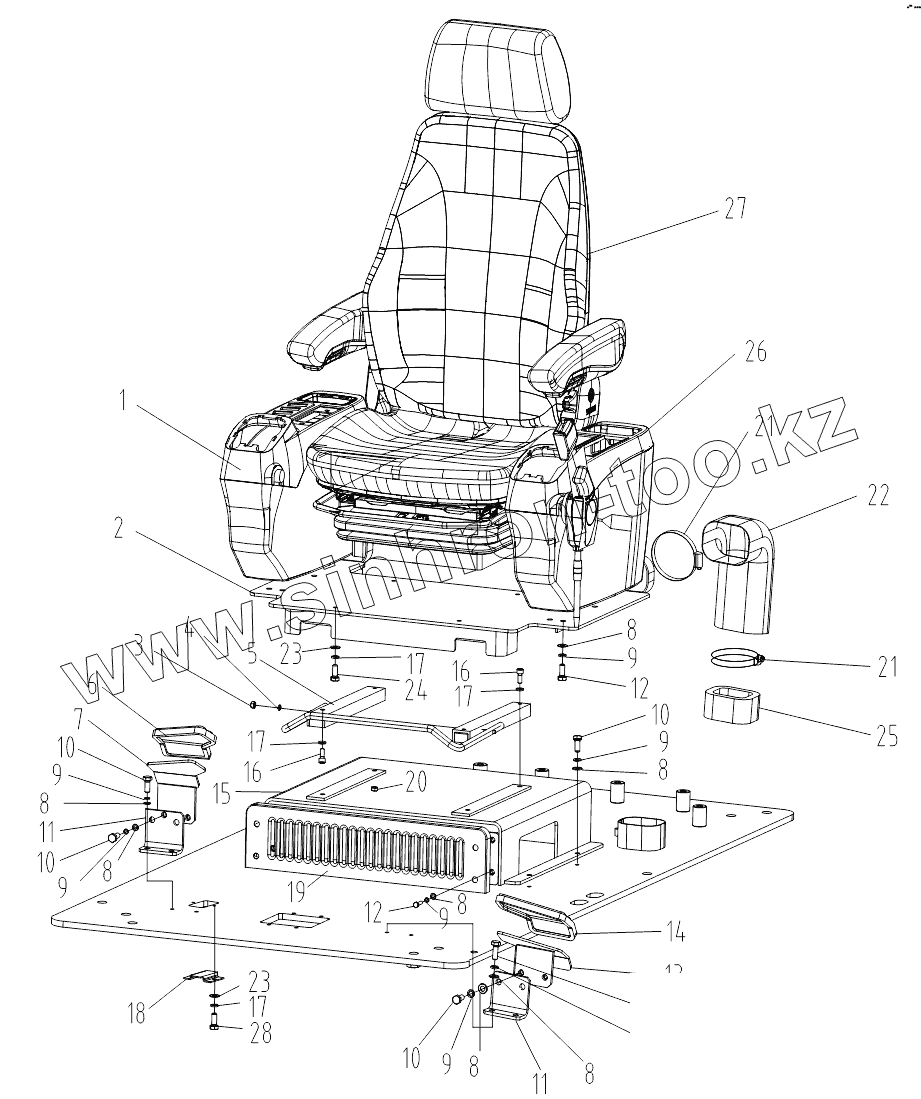

Каталог запасных частей к технике: Амкодор-3225. Кабина 2
1
2
3
4
5
6
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
11
11
12
12
13
14
15
16
16
17
17
17
17
18
19
20
21
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-09-00173 | Правый пульт управления | |
| 2 | 321.13.3 | Кронштейн | |
| 3 | B-G061700-00034 | Гайка | |
| 4 | B-G000930-00015 | Шайба | |
| 5 | W-09-00216 | Трэк | |
| 6 | 320.13-9 | Резиновая накладка на педаль правая | |
| 7 | 320.13.5 | Кронштейн педали правый | |
| 8 | B-G00097B-00002 | Шайба | |
| 9 | B-G000930-00001 | Шайба | |
| 10 | B-G057830-00010 | Болт | |
| 11 | 320.13-7 | Кронштейн педали | |
| 12 | B-G057830-00006 | Болт | |
| 13 | 320.13.3 | Кронштейн педали левый | |
| 14 | 320.13-8 | Резиновая накладка на педаль левая | |
| 15 | 321.13.2A | Основание сиденья | |
| 16 | B-G000700-00035 | Болт | |
| 17 | B-G000930-00017 | Шайба | |
| 18 | 320.13-5 | Крышка | |
| 19 | 321.13-1 | Крышка | |
| 20 | B-G061700-00036 | Гайка | |
| 21 | B-J088700-00004 | Зажим | |
| 22 | 320.13-1 | Трубка | |
| 23 | B-G00097B-00023 | Шайба | |
| 24 | B-G057830-00143 | Болт | |
| 25 | 320.13-6 | Губчатый фильтр | |
| 26 | W-09-00180 | Левый пульт управления | |
| 27 | W-09-00215 | Сиденье | |
| 28 | B-G057830-00137 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
