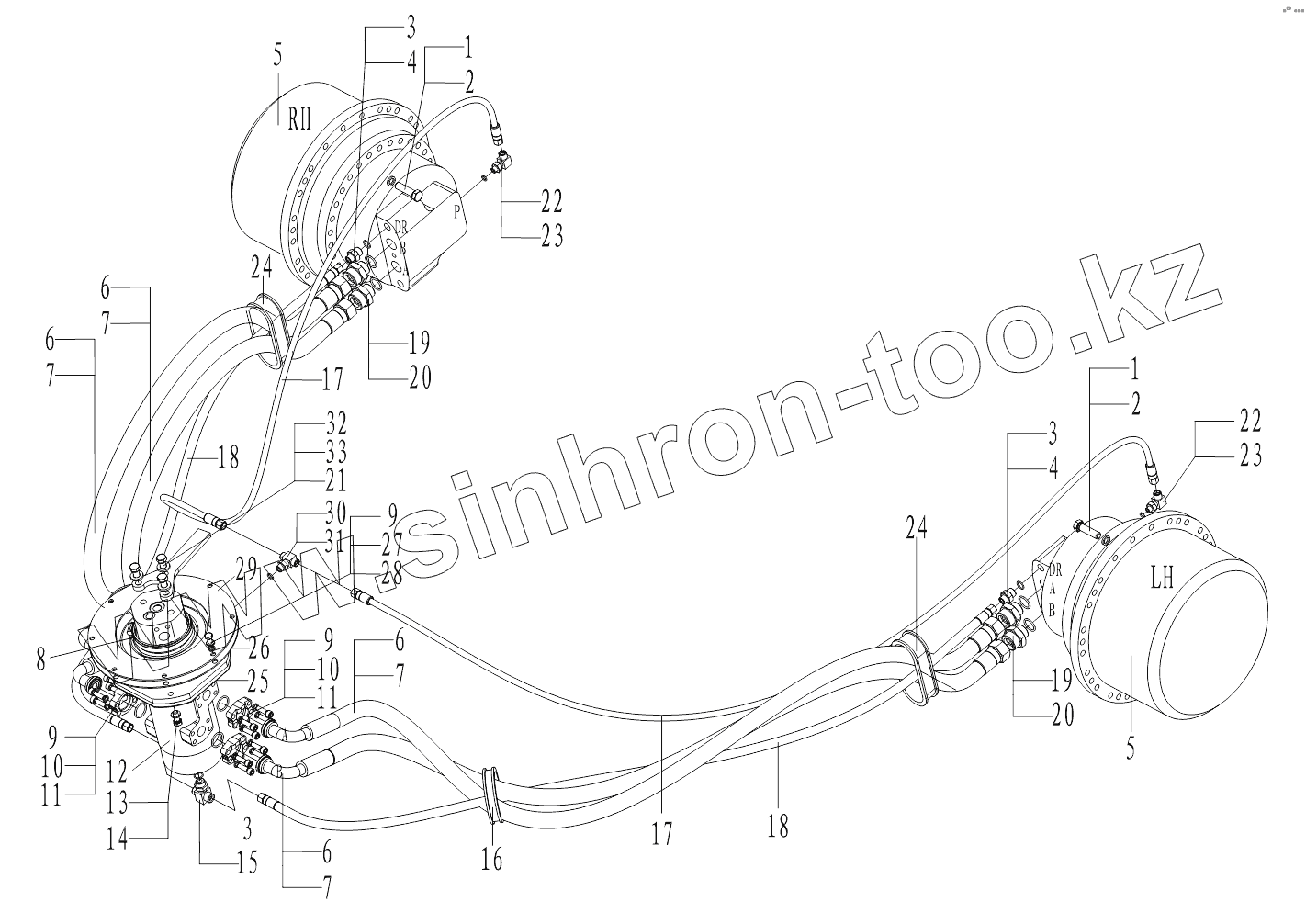

Каталог запасных частей к технике: Амкодор-3225. Гидросистема хода
1
1
2
2
3
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
9
9
9
10
10
11
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G057830-00202 | Болт | |
| 2 | B-Q020490-00007 | Шайба | |
| 3 | B-G03452A-00067 | Кольцо уплотнительное | |
| 4 | W-15-00461 | Соединитель | |
| 5 | W-17-00058 | Ходовой мотор | |
| 6 | W-16-01336 | Рукав в сборе | |
| 6-1 | 20.3.x2.4 | Кольцо уплотнительное | |
| 7 | W-15-00001 | Кольцо уплотнительное | |
| 8 | B-J088700-00005 | Зажим | |
| 9 | B-G000930-00001 | Шайба | |
| 10 | W-15-00404 | Составной фланец | |
| 11 | B-G000700-00085 | Болт | |
| 12 | 320.4.1 | Центральный поворотный узел | |
| 13 | B-Q020490-00003 | Шайба | |
| 14 | B-G057830-00033 | Болт | |
| 15 | W-15-00470 | Соединитель | |
| 16 | 320.4-5 | Обвязка труб | |
| 17 | W-16-01335 | Рукав в сборе | |
| 17-1 | 10x1.5 | Кольцо уплотнительное | |
| 18 | W-16-01334 | Рукав в сборе | |
| 18-1 | Кольцо12x2.0 | Кольцо уплотнительное | |
| 19 | W-15-00528 | Соединитель | |
| 20 | B-G03452A-00069 | Кольцо уплотнительное | |
| 21 | 320.4-2 | Колодка | |
| 22 | W-15-00481 | Соединитель | |
| 23 | B-G03452A-00065 | Кольцо уплотнительное | |
| 24 | 320.4-4 | Обвязка труб | |
| 25 | 320.4-6 | Асбестовая прокладка | |
| 26 | 320.4-1 | Резина | |
| 27 | B-G00097B-00002 | Шайба | |
| 28 | B-G057830-00158 | Болт | |
| 29 | 320.4-3 | Накладка | |
| 30 | B-G03452A-00066 | Кольцо уплотнительное | |
| 31 | W-15-00469 | Соединитель | |
| 32 | B-Q020490-00005 | Шайба | |
| 33 | B-G057830-00192 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
