Каталог запасных частей к технике: Амкодор-3225. Гидросистема
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
16
17
18
19

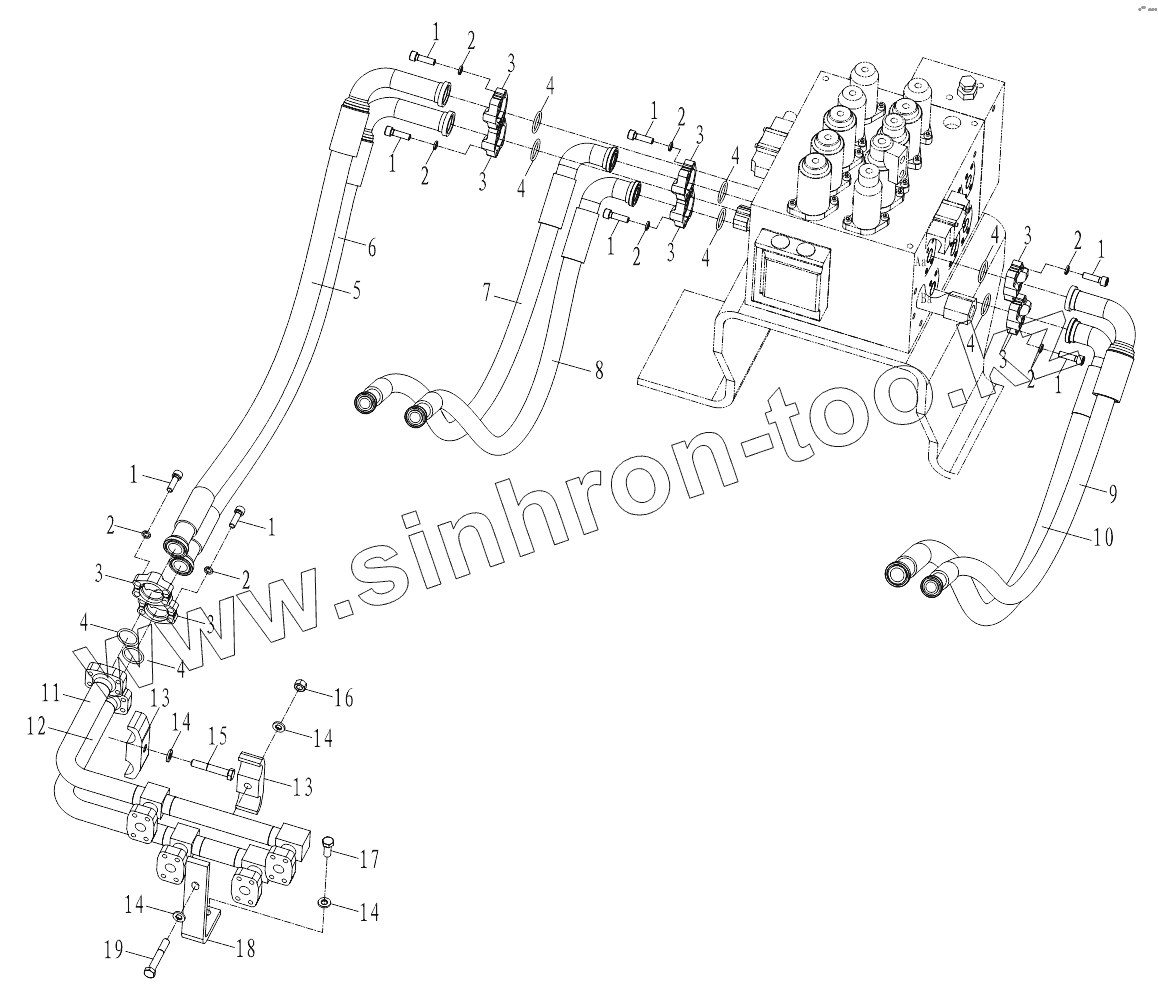

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B-G000700-00085 | Болт | |
| 2 | B-G000930-00001 | Шайба | |
| 3 | W-15-00404 | Составной фланец | |
| 4 | W-15-00001 | Кольцо уплотнительное | |
| 5 | W-16-01681 | Рукав в сборе | |
| 6 | W-16-01511 | Рукав в сборе | |
| 7 | W-16-01682 | Рукав в сборе | |
| 8 | W-16-01510 | Рукав в сборе | |
| 9 | W-16-01308 | Рукав в сборе | |
| 10 | W-16-01307 | Рукав в сборе | |
| 11 | 320.6.1 | Труба в сборе | |
| 12 | 321.6C.1 | Труба в сборе | |
| 13 | 320.6-2 | Прижим трубы | |
| 14 | B-Q020490-00003 | Шайба | |
| 15 | B-G057820-00049 | Шестигранный болт | |
| 16 | B-G061700-00007 | Гайка | |
| 17 | B-G057830-00033 | Болт | |
| 18 | 320.6-1 | Кронштейн | |
| 19 | B-G057820-00056 | Шестигранный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
