Каталог запасных частей к технике: Амкодор-3225. Гидросистема
1
1
1
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25

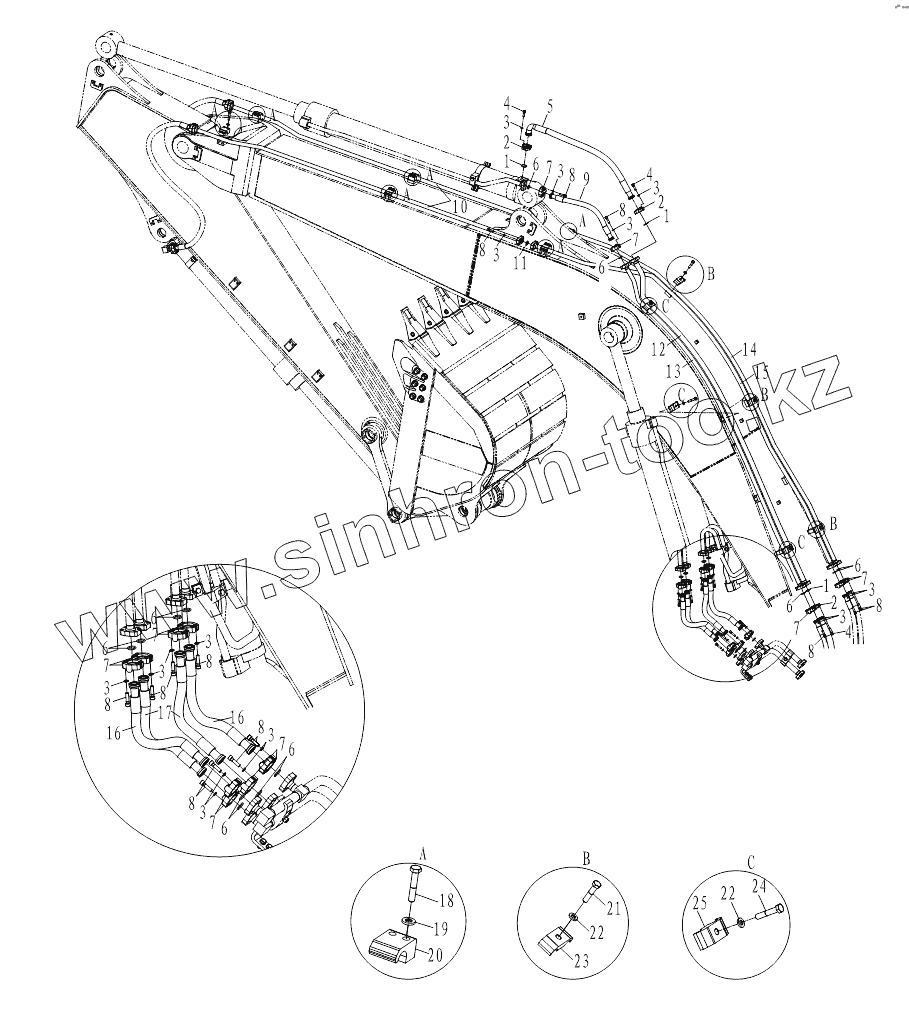

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W-15-00001 | Кольцо уплотнительное | |
| 2 | W-15-00404 | Составной фланец | |
| 3 | B-G000930-00001 | Шайба | |
| 4 | B-G000700-00085 | Болт | |
| 5 | W-16-01381 | Рукав в сборе | |
| 6 | W-15-00171 | Кольцо уплотнительное | |
| 7 | W-15-00087 | Составной фланец | |
| 8 | B-G000700-00086 | Болт | |
| 9 | W-16-01382 | Рукав в сборе | |
| 10 | 320.6.7 | Труба в сборе | |
| 11 | B-Q020710-00052 | Кольцо уплотнительное | |
| 12 | 320.6.4 | Труба в сборе | |
| 13 | 320.6.3 | Труба в сборе | |
| 14 | 320.6.6 | Труба в сборе | |
| 15 | 320.6.5 | Труба в сборе | |
| 16 | W-16-01384 | Рукав в сборе | |
| 17 | W-16-01383 | Рукав в сборе | |
| 18 | B-G057820-00016 | Шестигранный болт | |
| 19 | B-Q020490-00001 | Шайба | |
| 20 | 320.6-5 | Прижим трубы | |
| 21 | B-G057820-00043 | Шестигранный болт | |
| 22 | B-Q020490-00003 | Шайба | |
| 23 | 320.6-4 | Прижим трубы | |
| 24 | B-G057820-00048 | Шестигранный болт | |
| 25 | 320.6-3 | Прижим трубы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
