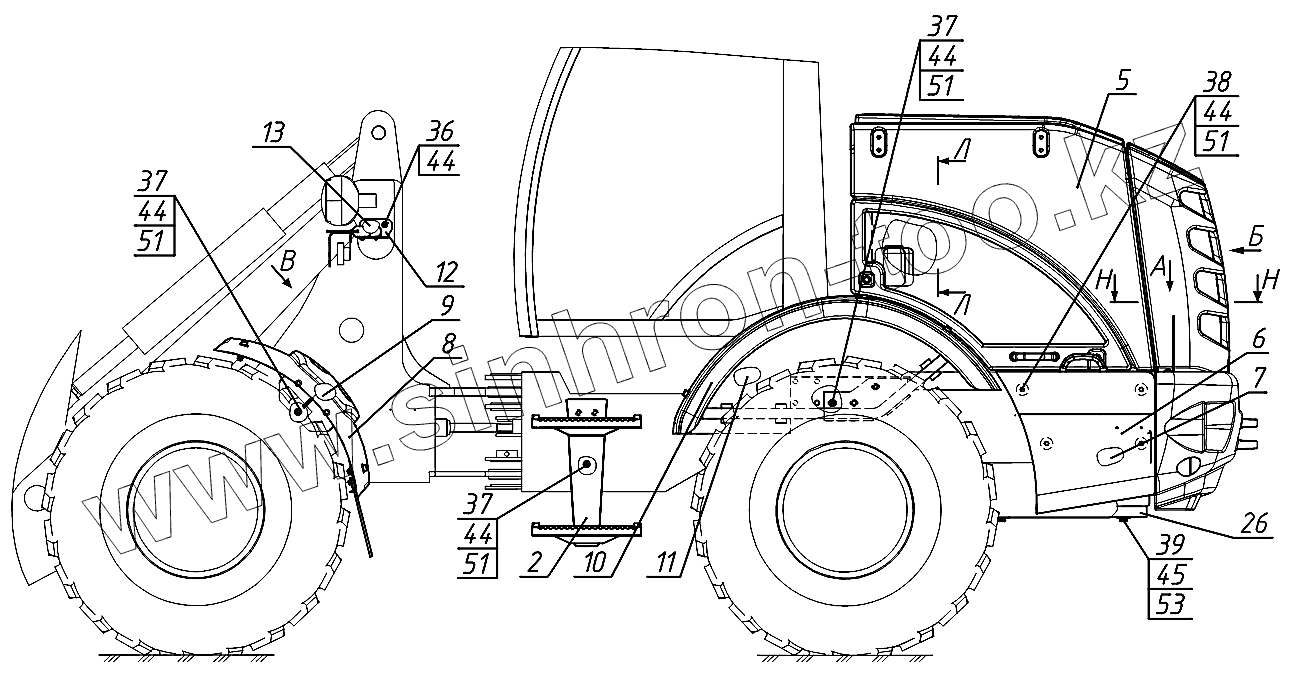

Каталог запасных частей к технике: Амкодор-320СЕ. 320СЕ.84.00.000 Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
5
6
7
8
9
10
11
12
13
26
36
37
37
37
38
39
44
44
44
44
44
45
51
51
51
51
53
Позиция на иллюстрации Заводской номер детали Название детали
2 320CE.84.00.100 Подножка
3 320CE.84.00.300 Крышка
5 320CE.84.01.000 Капот
6 320CE.84.02.100 Ящик
7 320CE.84.02.100-01 Ящик
8 320CE.84.03.000 Крыло переднее
9 320CE.84.03.000-01 Крыло переднее
10 320CE.84.04.000 Крыло заднее
11 320CE.84.04.000-01 Крыло заднее
12 320CE.84.05.000 Установка фар
13 320CE.84.05.000-01 Установка фар
22 320CE.84.00.002 Кронштейн
23 320CE.84.00.003 Пластина
24 320CE.84.00.004 Кронштейн
25 320CE.84.00.005 Кронштейн
26 320CE.84.00.006 Противовес
27 320СЕ.84.00.007-Б Крышка
29 330CE.84.00.003 Кронштейн
30 M6-6gx16.88.35.0115 Болт
31 M8-6gx16.88.35.0115 Болт
32 M8-6gx20.88.35.0115 Болт
34 M10-6gx30.88.35.0115 Винт
36 M12-6gx25.88.35.0115 Болт
37 M12-6gx35.88.35.0115 Болт
38 M12-6gx45.88.35.0115 Болт
39 M16-6gx40.88.35.0115 Болт
40 B.M4-6gx12.46.0115 Винт
41 6.65Г.0115 Шайба
42 8.65Г.0115 Шайба
43 10.65Г.0115 Шайба
44 12.65Г.0115 Шайба
45 16.65Г.0115 Шайба
47 С.4.02.Ст3.0115 Шайба
48 С.6.02.Ст3.0115 Шайба
49 С.8.02.Ст3.0115 Шайба
50 С.10.02.Ст3.0115 Шайба
51 С.12.02.Ст3.0115 Шайба
53 С.16.02.Ст3.0115 Шайба
57 80-6105015 Винт
61 А30.04.017 Колпачок
62 СЭАТ-04 Омыватель электрический
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
