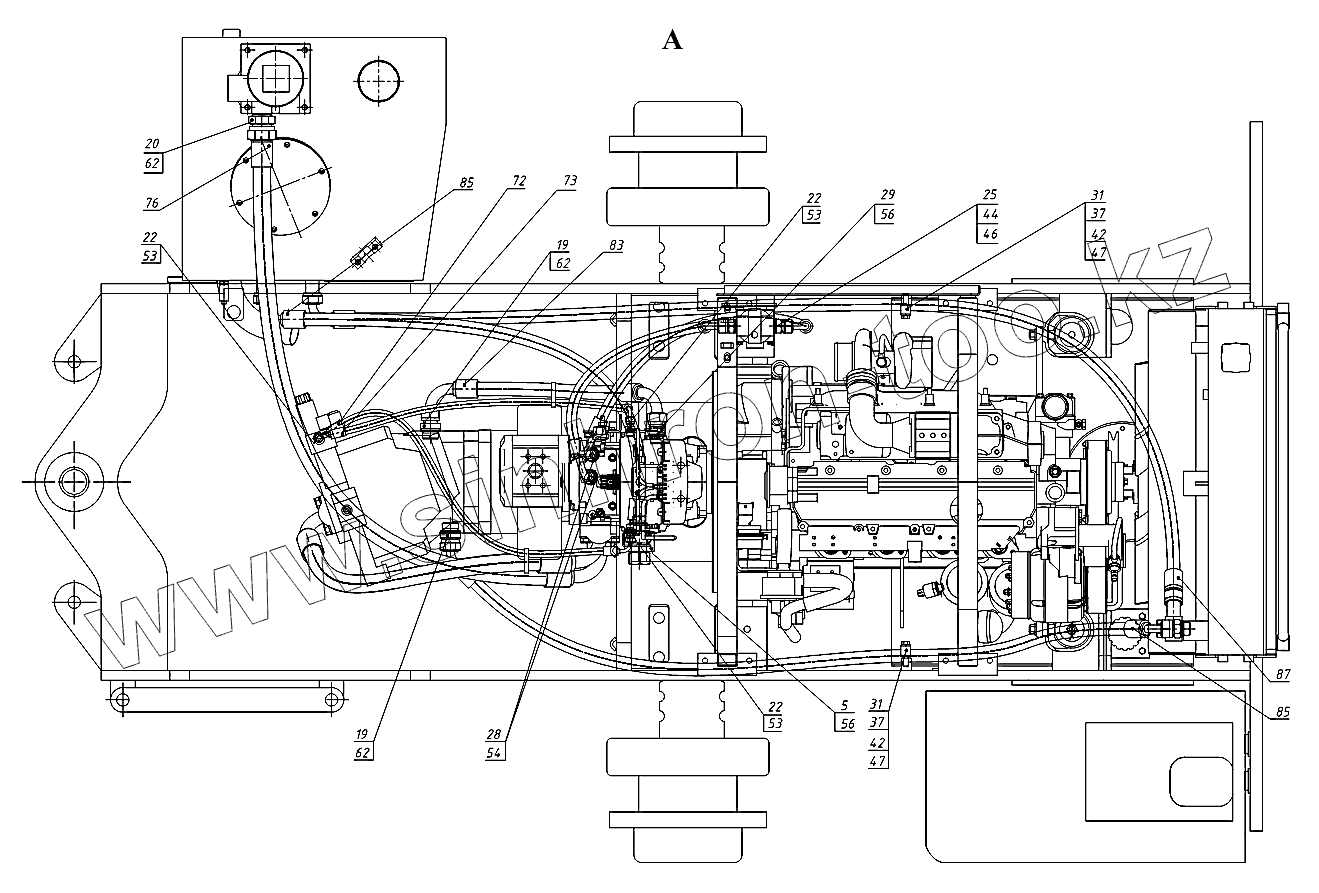

Каталог запасных частей к технике: Амкодор-320СЕ. 320СЕ.19.50.000 Гидросистема хода

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
28
31
31
37
37
44
53
53
53
54
62
62
62
72
76
Позиция на иллюстрации Заводской номер детали Название детали
CCH302FD1 CCH302FD1 Фильтроэлемент
1 320CE.19.50.010 Угольник поворотный
3 527.46.01.000 Клапан обратный
6 320CE.19.50.001 Штуцер
7 320CE.19.50.002 Штуцер
8 320CE.19.50.004 Штуцер
9 320CE.19.50.005 Шпилька
12 525.46.00.001 Штуцер
13 525.46.00.003 Штуцер
14 525.46.00.005 Штуцер
16 525.46.00.006 Болт
17 2551.46.00.002 Штуцер
21 2551.06.00.021 Штуцер
26 ДЭ-224А.47.00.003 Втулка
28 TO-18.06.00.009 Шайба
31 УДГ1.01.02.011 Штуцер
33 УДГ1.01.17.019 Штуцер
35 УДГ1.05.00.012 Болт зажимной
37 УДГ1.09.02.009 Заглушка
40 УДГ1.17.04.005 Колодка верхняя
43 M10-6gx45.88.35.0115 Болт
44 M12-6gx45.109.40X.0115 Болт
48 M6-6H.8.35.0115 Гайка
50 6.65Г.0115 Шайба
52 10.65Г.0115 Шайба
53 12.65Г.0115 Шайба
54 10М3 Прокладка
55 12М3 Прокладка
57 14M3 Прокладка
59 22M3 Прокладка
60 27M3 Прокладка
62 G3/4М3 Прокладка
63 G1М3 Прокладка
64 SPM302FD2CB472XX Фильтр
66 620.01.010.51 Клапан контроля давления
67 620.01.406.01 Клапан контроля давления
69 TKUV30/8 Кабельная стяжка
71 AFS603 Полуфланец Италия
72 SFORING25 Кольцо резиновое
75 1SN-6-22,5-900-DKL90-DKL90-270 РВД
76 1SN-6-22,5-1000-DKL90-DKL90-270 РВД
77 1SN-13-16-700-DKL90-DKL90 РВД
78 1SN-13-16-950-DKL90-DKL90 РВД
79 1SN-20-10,5-650-DKL90-DKL90 РВД
80 1SN-20-10,5-1100-DKL90-DKL90-270 РВД
81 1SN-20-10,5-2100-DKL-DKL45 РВД
82 1SN-20-10,5-2200-DKL-DKL90 РВД
84 1SN-25-8,8-1400-DKS90-DKS45 РВД
90 A32x27x22 Лента спиральная
93 4SHPremium-25-40-800-ISFS90-ISFS90-290 РВД
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
