Каталог запасных частей к технике: Амкодор-320СЕ. 320.34.29.000 Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

10

11

12

13

14

15

16

17

18

20

21

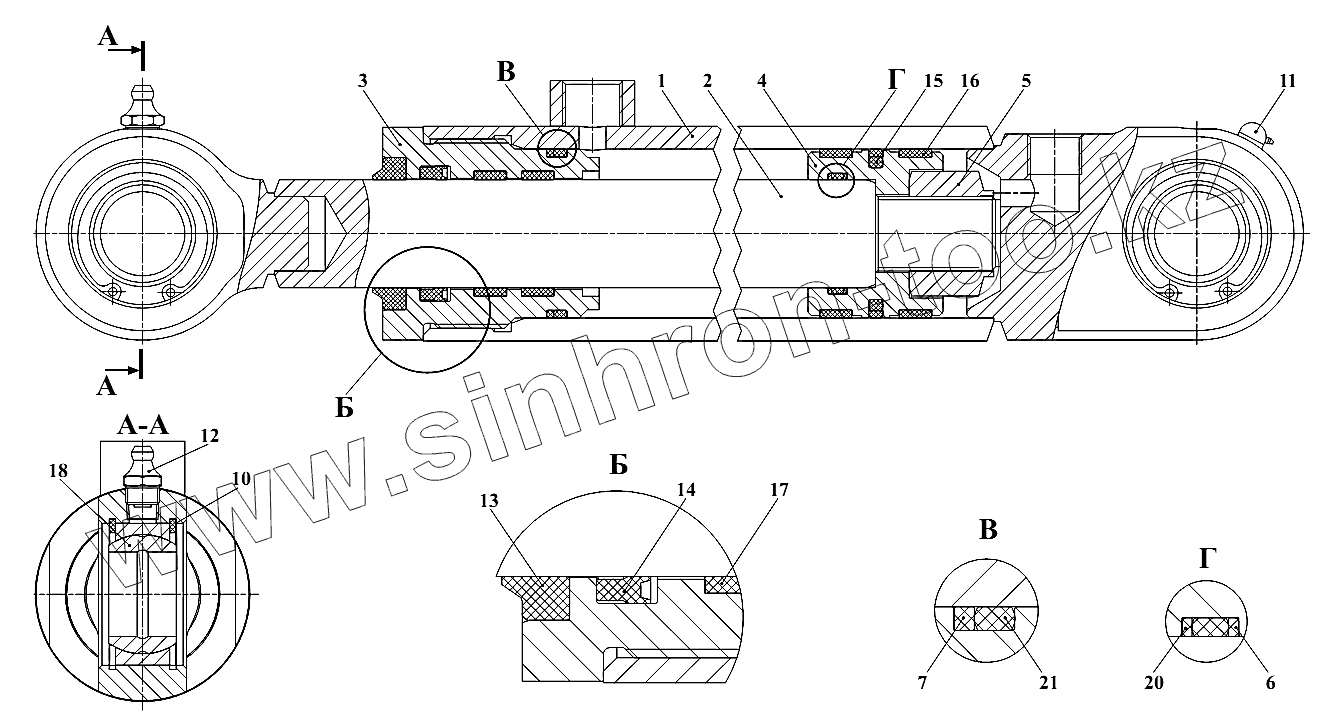

Позиция на иллюстрации	Заводской номер детали		Название детали
1	320.34.29.100		Цилиндр
2	320.34.29.200		Шток
3	ЦС050032.00.001		Стакан
4	ЦС050032.00.002		Поршень
5	ЦС050032.00.003		Гайка стопорная
6	ЦС050032.00.005		Кольцо защитное
7	ЦШ125063-00.007		Кольцо защитное
10	B42		Кольцо
11	2.3.90.Ц6.хр		Маслёнка
12	1.3.Ц6.хр		Масленка
13	12685AUAS032-045-10		Грязесъемник
14	326239KI31032-40-8		Уплотнение штоковое
15	24178467OMK-MR50-39-4		Уплотнение поршневое
16	24130933KB50-45-9,6		Кольцо опорно-направляющее поршневое
17	24306287SB032-037-9,6		Кольцо опорно-направляющее штоковое
18	ШСП25К		Подшипник
20	32x2.5NBR90		О-Кольцо
21	45x3NBR90		О-Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
