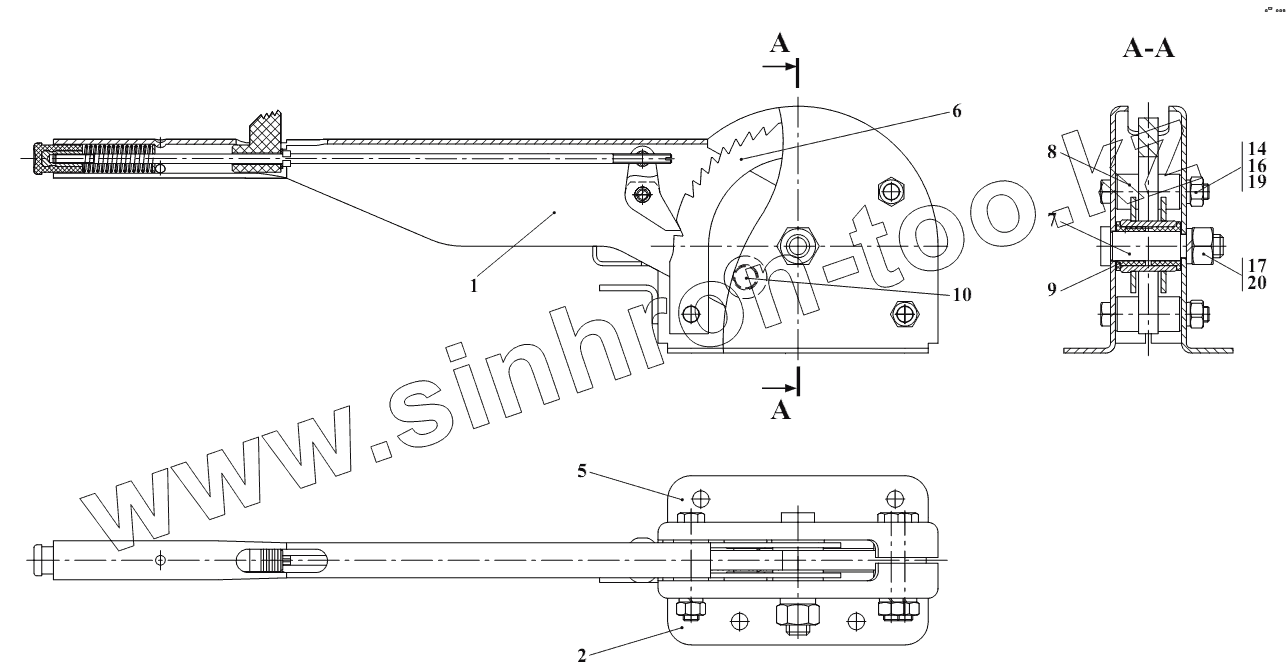

Каталог запасных частей к технике: Амкодор-320. Механизм вытяжной 320.35.08.010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
6
7
8
9
10
14
16
17
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 320.35.08.030 Рычаг
2 320.35.08.040 Кронштейн
5 320.35.08.011 Кронштейн
6 320.35.08.012 Сектор
7 320.35.08.013 Ось
8 320.35.08.014 Втулка распорная
9 320.35.08.015 Втулка
10 320.35.08.016 Палец
14 M8-6gx50.88.35.0115 Болт
16 M8-6H.8.35.0115 Гайка
17 М12-6Н.8.35.0115 Гайка
19 8.65Г.0115 Шайба
20 1265Г0115 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
