Каталог запасных частей к технике: Амкодор-2904. Гидроцилиндр 2662.34.29.010

Тип техники

Марка

Модель

Схема

1

4

6

9

10

11

12

16

17

18

20

21

24

26

27

29

30

33

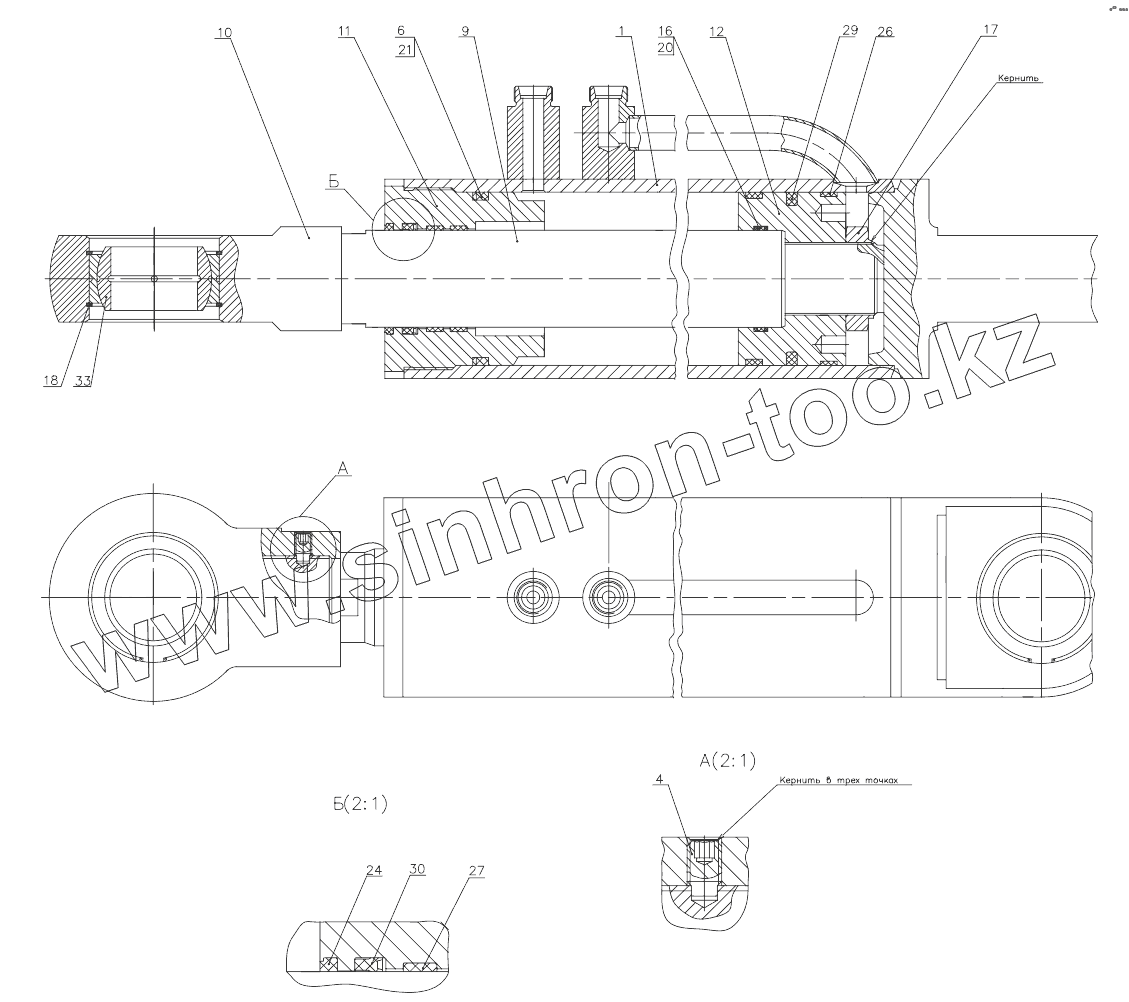

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2662.34.29.050-Б		Цилиндр
4	320.46.13.003		Винт
6	527.45.00.504-Б		Кольцо защитное
9	2662.34.29.011		Шток
10	2662.34.29.012		Проушина
11	2662.34.29.013-Б		Стакан
12	2662.34.29.014		Поршень
16	Ц110056.00.003		Кольцо защитное
17	ЦЭ110056.00.003		Гайка стопорная
18	В75		Кольцо
20	056-062-36-2-2		Кольцо
21	090-100-58-2-2		Кольцо
24	86190 ASOB 056-064-4-7		Грязесъемник
26	24130954 KB 100-95-9,6		Кольцоо порно-направляющее поршневое
27	24131039 SB 056-061-9,6		Кольцо опорно-направляющее штоковое
29	24107904 OMK-MR 100-84,5-5,9		Уплотнение поршневое
30	21368 NI30056-66-10		Уплотнение штоковое
33	Подшипник		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
