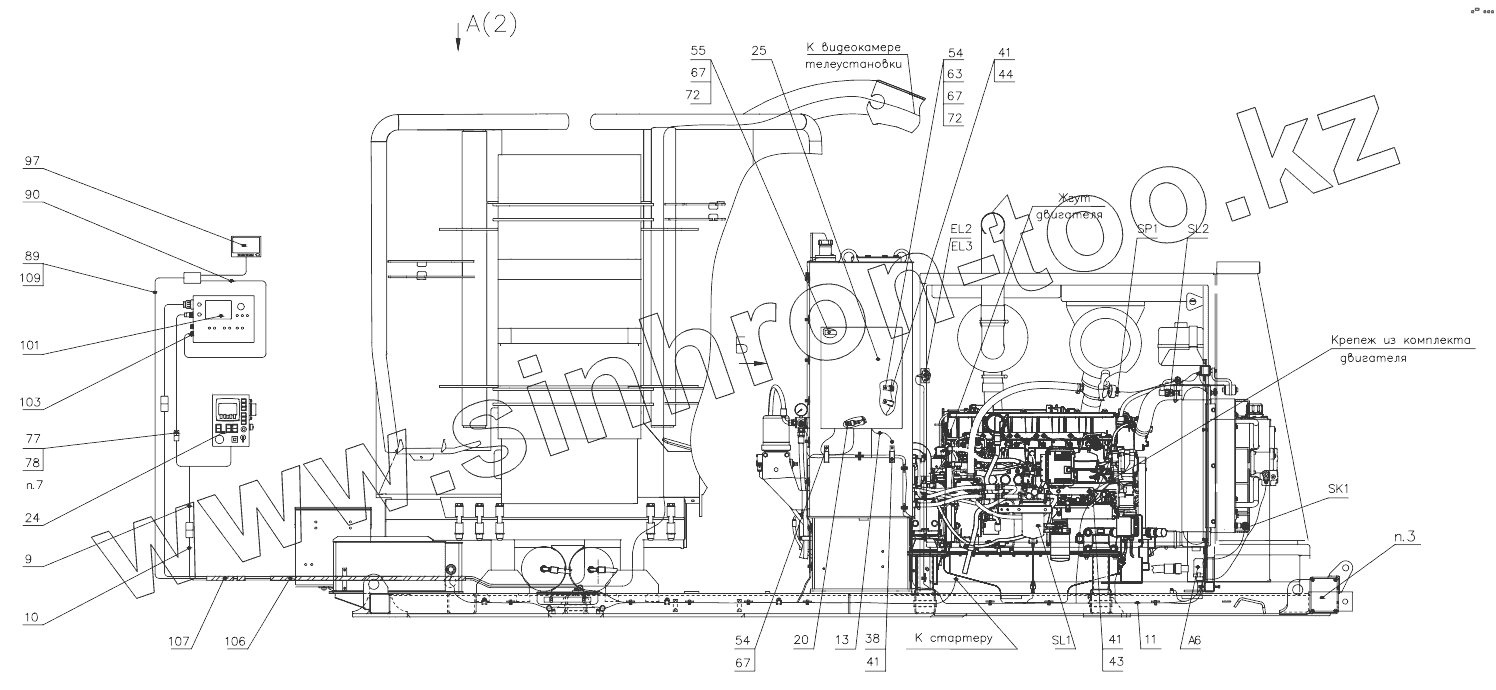

Каталог запасных частей к технике: Амкодор-2904. Электросистема 2831.37.00.000
9
10
11
13
20
24
25
38
41
41
41
43
44
54
54
55
63
67
67
67
72
72
77
78
89
90
97
101
103
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2661.11.00.700 | Провод 6 | |
| 3 | 2661.11.02.200 | Кронштейн | |
| 5 | 2662.37.00.550 | Провод 5 К | |
| 9 | 2831.37.00.100-Б | Жгут 2 | |
| 10 | 2831.37.00.200-Б | Жгут 3 | |
| 11 | 2831.37.00.300-Г | Жгут 4 | |
| 13 | 2831.37.00.550 | Провод 0 | |
| 14 | 2831.37.00.600 | Провод 5 | |
| 16 | 2831.37.00.700 | Провод 6-1 | |
| 18 | 2831.37.00.850 | Провод 18 | |
| 19 | 2831.37.00.900 | Провод 71 | |
| 20 | 2831.37.00.950 | Резистор | |
| 21 | 2831.37.00.960 | Предохранитель | |
| 24 | 2831.37.03.000 | Пульт двигателя | |
| 25 | 2831.37.04.000 | Электрошкаф | |
| 28 | 320Е.37.00.860 | Провод 21-1 | |
| 30 | 430.37.00.450-Б | Провод 30 | |
| 32 | ТО-27-2АУХЛ-1200.02.750 | Провод м2 | |
| 36 | 2831.37.00.001 | Пластина | |
| 37 | 2831.37.00.002 | Скоба | |
| 38 | 2831.37.00.003 | Хомут | |
| 39 | 2831.37.00.003-01 | Хомут | |
| 41 | ДЭ-224А.47.00.003 | Втулка | |
| 43 | ТО-18.19.00.007 | Хомут | |
| 44 | ТО-18А.11.00.003 | Хомут | |
| 46 | У22-2.37-50.025-03 | Хомут | |
| 48 | М8-6gx12.88.35.0115 | Болт | |
| 49 | М10-6gx20.88.35.0115 | Болт | |
| 50 | М10-6gx35.88.35.0115 | Болт | |
| 51 | М10-6gx40.88.35.0115 | Болт | |
| 53 | М12-6gx20.88.35.0115 | Болт | |
| 54 | М6-6gx12.88.35.0115 | Болт | |
| 55 | М6-6gx16.88.35.0115 | Болт | |
| 56 | М6-6gx20.88.35.0115 | Болт | |
| 57 | В.М6-6gx16.46.0115 | Винт | |
| 60 | М6-6H.8.35.0115 | Гайка | |
| 61 | М8-6H.8.35.0115 | Гайка | |
| 62 | М10-6H.8.35.0115 | Гайка | |
| 63 | М6-6H.05.35.0115 | Гайка | |
| 65 | А24-5-1 | Лампа | |
| 67 | 6.65Г.0115 | Шайба | |
| 68 | 8.65Г.0115 | Шайба | |
| 69 | 10.65Г.0115 | Шайба | |
| 70 | 12.65Г.0115 | Шайба | |
| 72 | С.6.02.Ст3.0115 | Шайба | |
| 74 | С.10.02.Ст3.0115 | Шайба | |
| 75 | С.12.02.Ст3.0115 | Шайба | |
| 77 | 502602 | Колодка штыревая 502602 | |
| 78 | 103612 | Штырь | |
| 80 | 6СТ-190А3 | Батарея | |
| 81 | БП-11-02 | Блок предохранителей | |
| 82 | CED 110 | Блок управления системой охлаждения двигателя | |
| 86 | 1212.3737-07 | Выключатель | |
| 89 | Кабель | Кабель харвестерной головки | |
| 90 | Кабель | Кабель харвестерной головки | |
| 91 | CED110 | Кабель | |
| 92 | SEL.3.223 | Кабельная стяжка | |
| 93 | TKUV30/8 | Кабельная стяжка | |
| 95 | ПД 308Б-О | Лампа подкапотная | |
| 97 | А 50x43,2x30 | Лента спиральная | |
| 98 | А 50x43,2x30 | Лента спиральная | |
| 100 | BE-870LM-7"LCD | Монитор | |
| 101 | Пульт | Пульт управления с кабелем PUV | |
| 103 | PG9 | Сальник | |
| 106 | ПП мод.7,5 | Трубка гофрированная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
