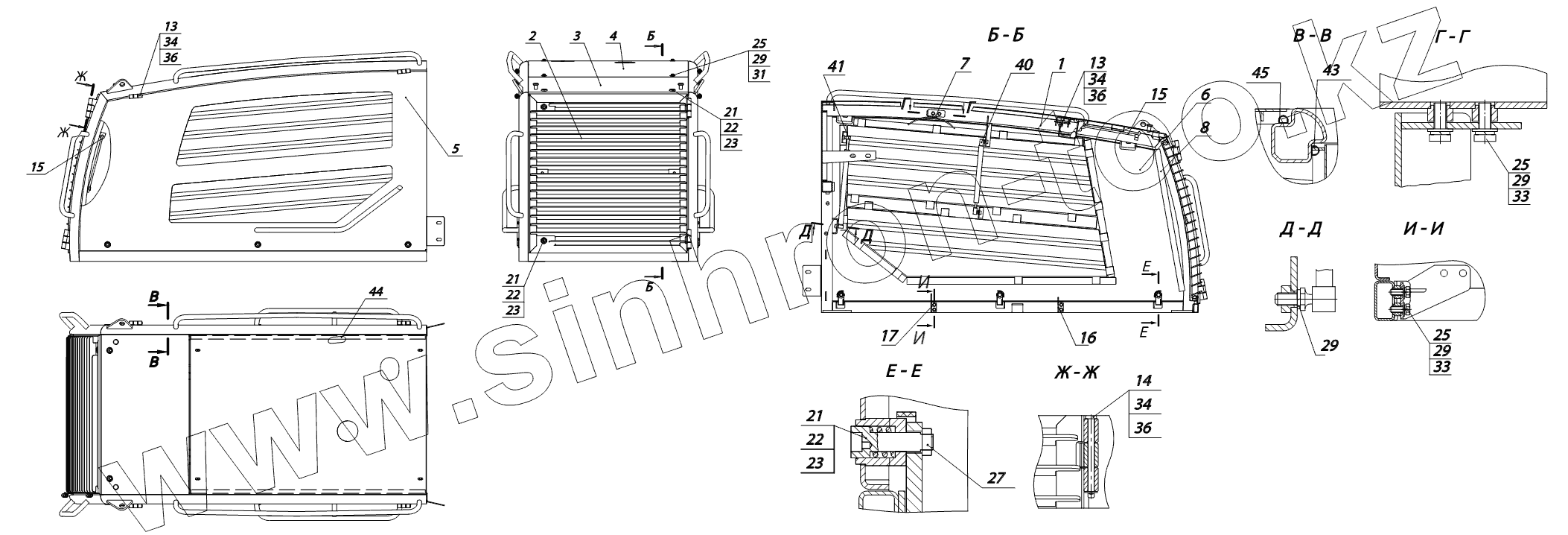

Каталог запасных частей к технике: Амкодор-2662. Капот 2662.84.01.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
13
13
13
14
15
15
16
17
21
21
21
22
22
22
23
23
23
25
25
25
27
29
29
29
29
31
33
33
34
34
34
36
36
36
40
41
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 2662.84.01.100 Каркас
2 2662.84.01.200 Дверца
3 2662.84.01.300 Крышка
4 2662.84.01.400 Крышка
5 2662.84.01.500 Боковина
6 2662.84.01.500-01 Боковина
7 2662.84.01.600 Балка
13 2662.84.01.001 Палец
14 2662.84.01.001-01 Палец
15 2662.84.01.002 Стержень
16 2662.84.01.003 Кронштейн
17 2662.84.01.004 Кронштейн
21 ЛО-16.80.70.201 Пружина
22 ТО-18Д.13.00.003 Ось
23 ТО-18Д.13.00.005 Защелка
25 M8-6gx20.88.35.0115 Болт
27 M10-6H.05.35.0115 Гайка
29 8.65Г.0115 Шайба
31 С.8.02.Ст3.0115 Шайба
33 С.8.02.Ст3.0115 Шайба
34 С.10.02.Ст3.0115 Шайба
36 2x12.019 Шплинт
40 11.6308010-15 Пружина газовая
41 11.8407010 Пружина газовая
43 SD-1 Уплотнитель
44 SD-1 Уплотнитель
45 SD-1 Уплотнитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
