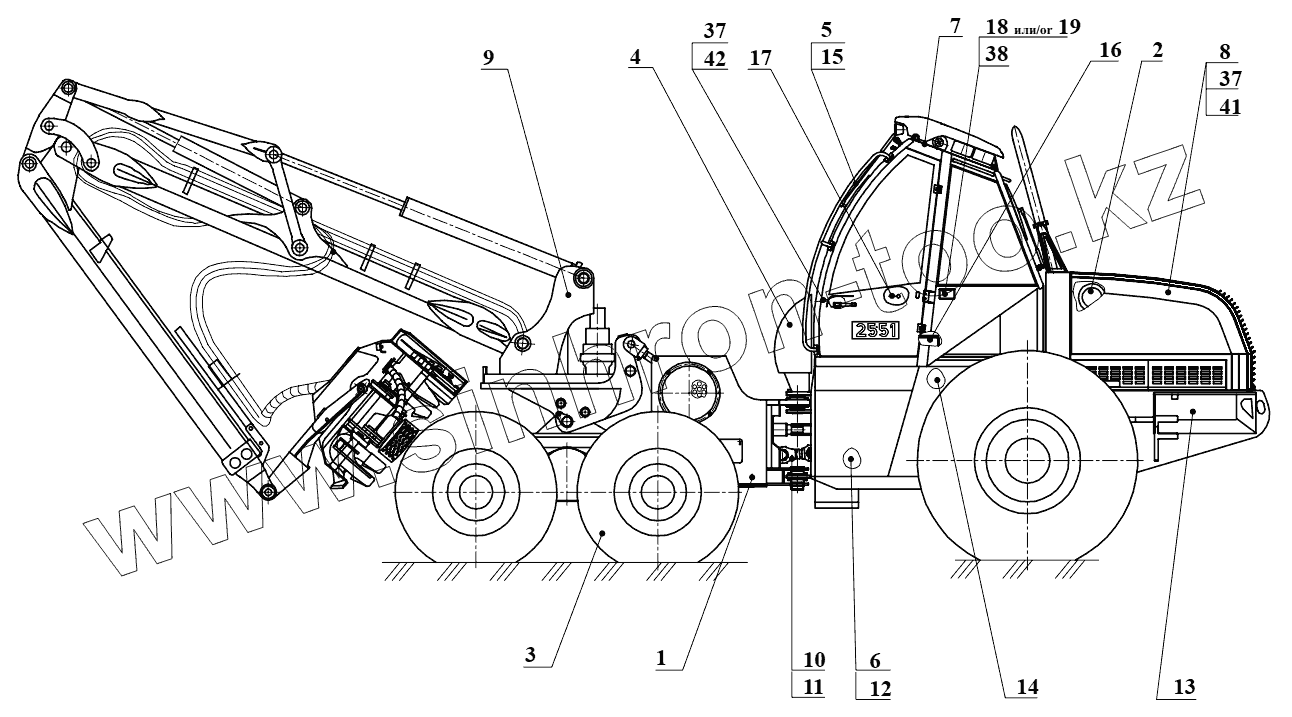

Каталог запасных частей к технике: Амкодор-2551. Харвестер 2551.00.00.000
код 3301393
Clark Terra Lite-85 24мм. TL- 800M77/24
Clark Flotation Lite 24мм. FL- 151M77/24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
37
37
38
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| код 3301393 | код 3301393 | Комплект слесарного инструмента | |
| Clark Terra Lite-85 24мм. TL- 800M77/24 | Clark Terra Lite-85 24мм. TL- 800M77/24 | Комплект гусениц | |
| Clark Flotation Lite 24мм. FL- 151M77/24 | Clark Flotation Lite 24мм. FL- 151M77/24 | Комплект гусениц | |
| 1 | 2551.01.00.000-Б | Рама | |
| 2 | 2551.02.00.000-В | Установка силовая | |
| 3 | 2551.05.00.000-В | Установка мостов и колес | |
| 4 | 2551.47.00.000 | Гидросистема рабочего оборудования | |
| 5 | 2551.09.00.000-А | Управление | |
| 6 | 2551.10.00.000 | Гидросистема тормозов | |
| 7 | 2551.11.00.000 | Электросистема | |
| 8 | 2551.13.00.000-Б2 | Облицовка | |
| 9 | 2551.14.00.000-Б | Установка манипулятора и головки | |
| 10 | 2551.18.00.005 | Установка редукторов | |
| 11 | 2551.22.00.000 | Установка карданных валов | |
| 12 | 2551.46.00.000-Б | Гидросистема хода | |
| 13 | 2551.10.15.000 | Установка подогревателя | |
| 14 | 2661.26.00.000-Б | Гидросистема подъема кабины | |
| 15 | 2661.50.00.005-01 | Установка кабины | |
| 16 | 2661.81.00.000-В | Система кондиционирования | |
| 17 | ТО-18Д.00.00.200 | Ключ | |
| 18 | 2551.00.00.021 | Табличка маркировочная | |
| 20 | 2551.00.00.002 | Табличка Индекс 2551 | |
| 21 | 2551.00.00.003-Б | Табличка «Схема смазки» | |
| 22 | 2661.00.00.019 | Табличка «Давление в шинах 0,4 МРа» | |
| 24 | 2551.00.00.006 | Табличка предупреждения | |
| 25 | 2661.00.00.007 | Знак ОАО Амкодор | |
| 26 | 2661.00.00.008 | Логотип ОАО Амкодор | |
| 27 | 2661.00.00.011 | Знак «Место установки домкрата» | |
| 28 | МПУ-1.00.00.006 | Табличка «Давление в шинах 0,5 MPa» | |
| 29 | 2661.00.00.018 | Знак «Место крепления» | |
| 30 | ТО-28А.00.00.013 | Знак Вход (проход) запрещен | |
| 31 | ТО-28А.00.00.015 | Знак Центр тяжести | |
| 32 | ТО-28А.00.00.017 | Табличка Место подъема | |
| 33 | ТО-49.00.00.002 | Табличка | |
| 34 | УКТ-01.00.003 | Знак Опасность пореза | |
| 35 | УКТ-01.00.005 | Знак Опасность защемления | |
| 36 | УКТ-02.00.001 | Знак Заправочная емкость | |
| 37 | 7x16,5 | Пломба свинцовая | |
| 38 | pias 3,0x16,0 DIN 7337 | Заклепка потайная | |
| 39 | 50Р | Светоотражатель оранжевый | |
| 40 | 51Р | Светоотражатель красный | |
| 41 | 0,6-О-С | Проволока | |
| 42 | 1,2-С-I | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
