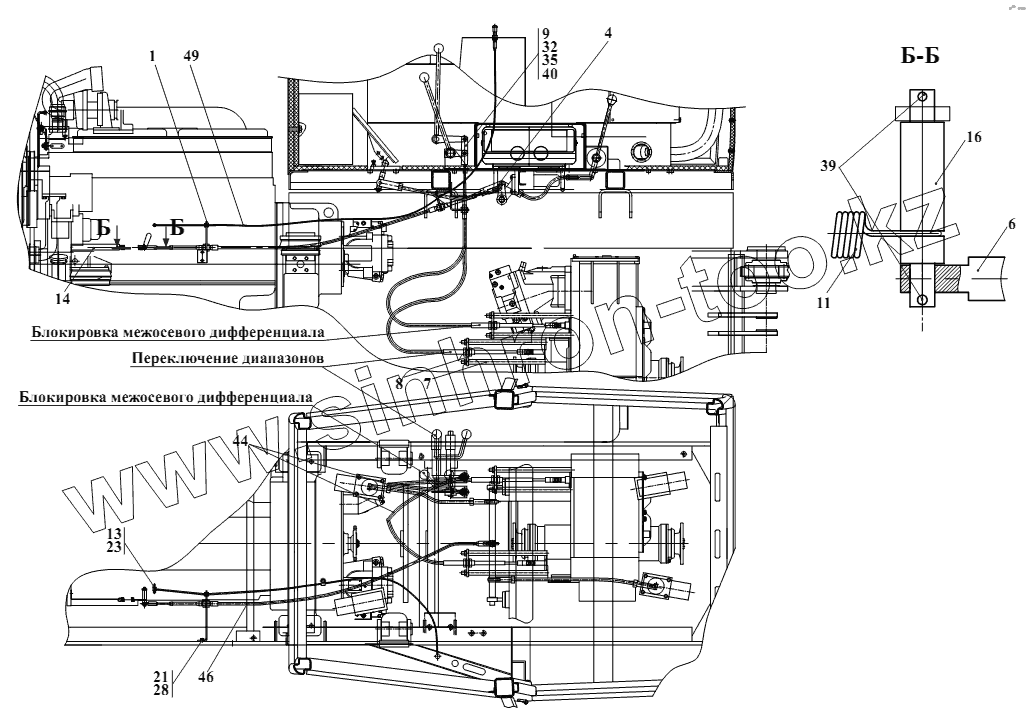

Каталог запасных частей к технике: Амкодор-2551. Управление 2551.09.00.000 А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
6
7
8
9
11
13
14
16
21
23
28
32
35
39
40
44
46
49
Позиция на иллюстрации Заводской номер детали Название детали
1 2661.09.00.001 Кронштейн
4 2901.09.00.001 Вилка
6 2901.09.00.003 Проушина
7 ПС-200.10.10.005 Стержень
8 ПС-200.10.10.006 Планка
9 ПС-200.10.10.007 Вилка
11 ТО-18Д.09.00.003 Пружина
13 ТО-28А.09.00.005 Ось
14 ТО-28А.09.00.006 Кронштейн
16 ТО-28А.09.00.009 Ось
21 M8-6gx20.88.35.0115 Болт
23 M6-6gx20.88.35.0115 Болт
28 8.65Г.0115 Шайба
32 С.12.02.Ст3.0115 Шайба
35 6-12d11х36.45.Ц15.хр Ось
39 2x20.019 Шплинт
40 2,5x20.019 Шплинт
44 Трос Трос дистанционного управления двухстороннего действия
46 Трос Трос дистанционного управления двухстороннего действия
49 09.04.000 Трос
