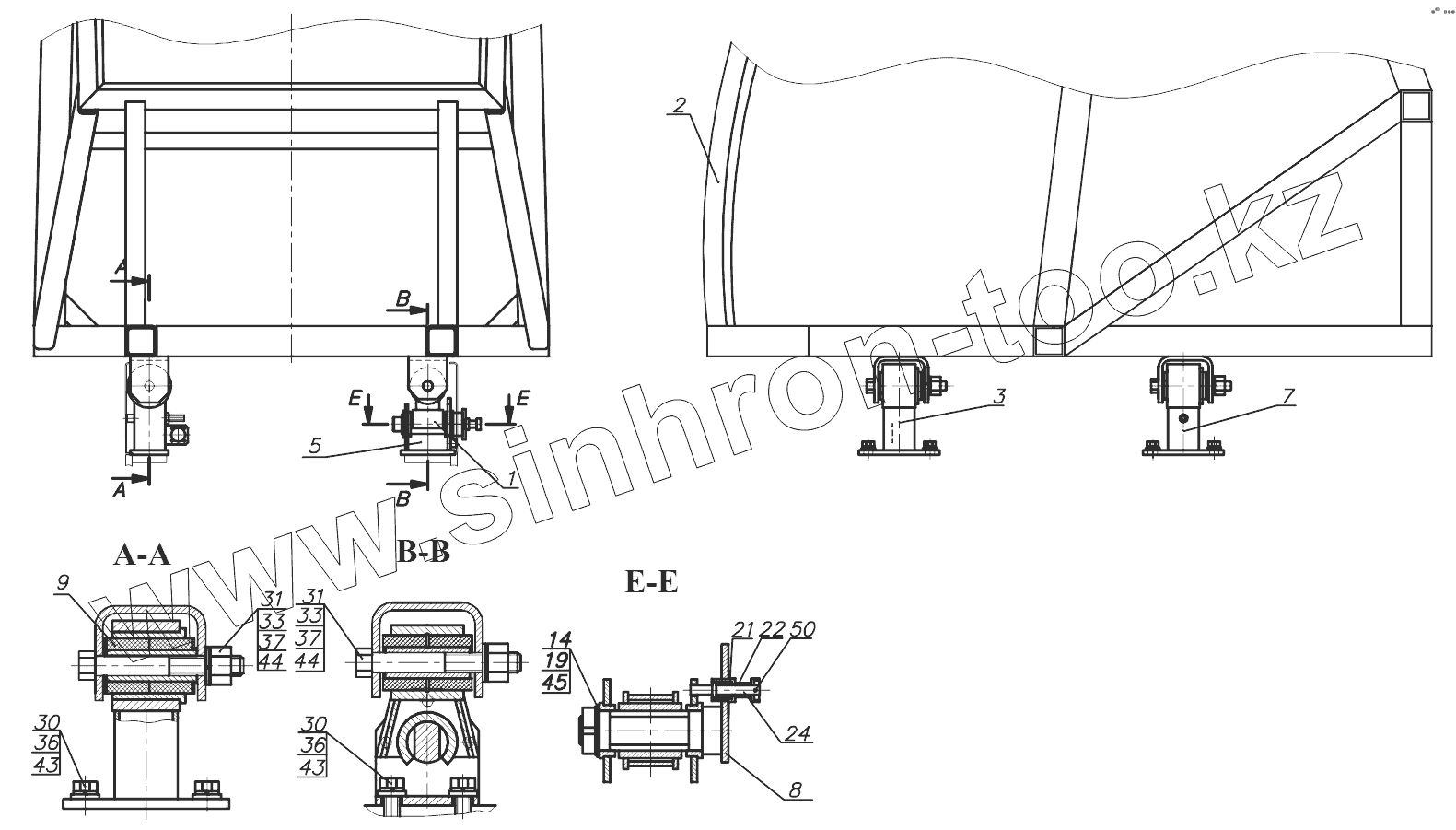

Каталог запасных частей к технике: Амкодор-2541. 2541.50.00.000 Установка кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
7
8
9
14
19
21
22
24
30
30
31
31
33
33
36
36
37
37
43
43
44
44
45
50
Позиция на иллюстрации Заводской номер детали Название детали
1 2241.78.00.350-А Кронштейн
2 2541.50.00.010 Кабина
3 2541.50.00.100 Стойка
5 2661.77.00.100 Кронштейн
7 2661.77.00.200-01 Стойка
8 2661.77.00.300 Ручка
9 2661.77.00.400 Амортизатор
14 ДЗ-133.00.00.005 Шайба
19 ДЗ-133.00.00.014 Кронштейн
21 ДЗ-133.07.00.001 Пружина
22 ДЗ-133.07.00.002 Ручка
24 ДЗ-133.07.00.004 Ось
30 M20-6gx45.88.35.0115 Болт
31 M24-6gx160.88.35.0115 Болт
33 M24-6H.8.35.0115 Гайка
36 20.65Г.0115 Шайба
37 24.65Г.0115 Шайба
43 С.20.02.Ст3.0115 Шайба
44 С.24.02.Ст3.0115 Шайба
45 36.01.08кп.0115 Шайба
50 3,2x16.019 Шплинт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
