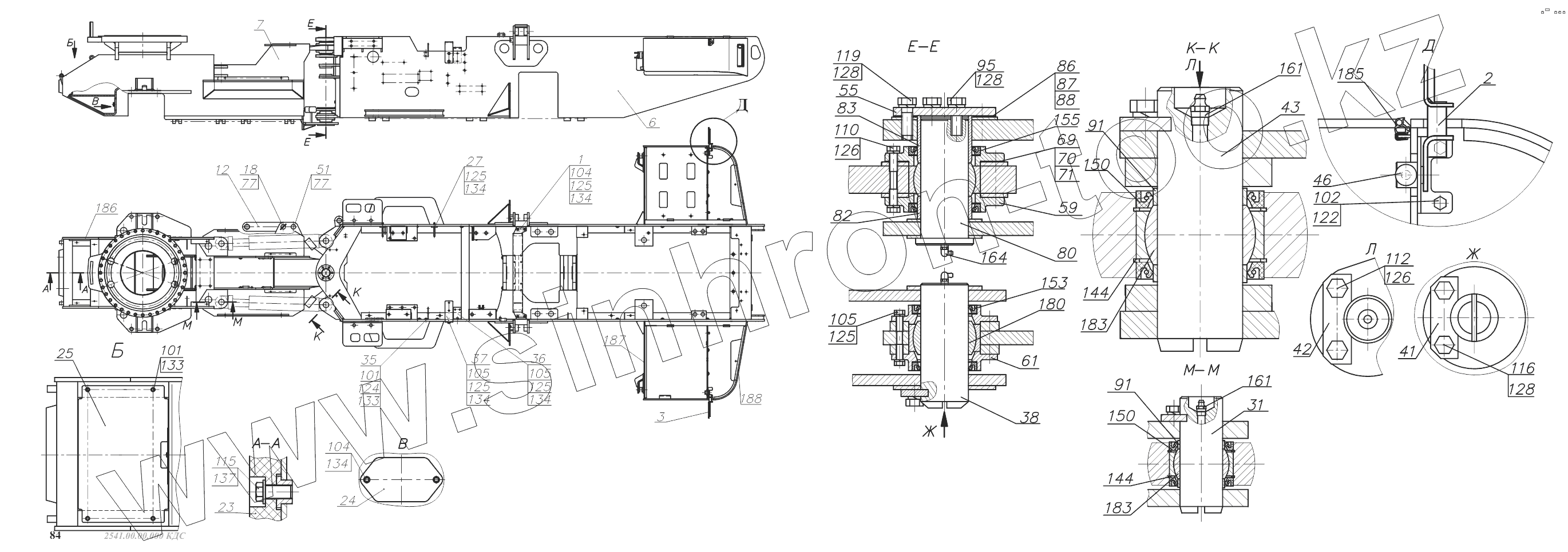

Каталог запасных частей к технике: Амкодор-2541. 2541.28.00.000 Рама
1
2
3
6
7
12
18
23
24
25
27
31
35
36
37
38
41
42
43
46
51
55
59
59
61
61
69
70
71
77
77
80
82
83
86
87
88
91
91
95
101
101
102
104
104
105
105
105
110
112
115
116
119
122
124
125
125
125
125
125
126
126
128
128
128
133
133
134
134
134
134
134
137
144
144
150
150
153
155
161
161
164
180
183
183
185
186
187
188
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2541.28.00.030 | Кронштейн | |
| 2 | 2541.28.00.200 | Кронштейн | |
| 3 | 2541.28.00.200-01 | Кронштейн | |
| 6 | 2541.28.01.000-Б | Полурама | |
| 7 | 2541.28.02.000-Б | Полурама | |
| 12 | 2661.01.00.940 | Звено безопасности | |
| 18 | ТО-18Б.01.03.000 | Палец | |
| 23 | 2541.28.00.011 | Демпфер | |
| 24 | 2541.28.00.012 | Крышка | |
| 25 | 2541.28.00.013 | Лист | |
| 27 | 2541.28.00.015 | Скоба | |
| 31 | 2541.28.00.019 | Палец | |
| 33 | 2541.28.00.021 | Кронштейн | |
| 35 | 2541.28.90.002 | Кронштейн | |
| 36 | 2541.28.90.004 | Кронштейн | |
| 37 | 2541.28.90.006 | Кронштейн | |
| 38 | 2661.01.00.014 | Палец | |
| 41 | 2661.01.00.017 | Ригель | |
| 42 | 2661.01.00.018 | Ригель | |
| 43 | 2661.01.00.019 | Палец | |
| 46 | 2661.01.00.204 | Винт | |
| 51 | ТО-18А.01.00.001-01 | Палец | |
| 55 | ТО-18А.01.00.010 | Шайба | |
| 59 | ТО-18А.01.00.014 | Крышка | |
| 59 | ТО-18А.01.00.014-01 | Крышка | |
| 61 | ТО-18А.01.00.015 | Крышка | |
| 61 | ТО-18А.01.00.015-01 | Крышка | |
| 69 | ТО-18А.01.00.022 | Прокладка | |
| 70 | ТО-18А.01.00.022-01 | Прокладка | |
| 71 | ТО-18А.01.00.022-02 | Прокладка | |
| 77 | ТО-18Б.01.00.003 | Шплинт | |
| 80 | ТО-18Б.71.00.001-А | Палец | |
| 82 | ТО-18Б.71.00.003 | Втулка | |
| 83 | ТО-18Б.71.00.003-01 | Втулка | |
| 86 | ТО-18Б.71.00.006 | Прокладка | |
| 87 | ТО-18Б.71.00.006-01 | Прокладка | |
| 88 | ТО-18Б.71.00.006-02 | Прокладка | |
| 91 | ТО-18К.14.00.004 | Втулка | |
| 95 | ТО-28А.01.00.004 | Болт | |
| 101 | M8-6gx16.88.35.0115 | Болт | |
| 102 | M8-6gx20.88.35.0115 | Болт | |
| 104 | M10-6gx20.88.35.0115 | Болт | |
| 105 | M10-6gx25.88.35.0115 | Болт | |
| 110 | M12-6gx35.109.40X.0115 | Болт | |
| 112 | М12-6gх45.109.40Х.0115 | Болт | |
| 115 | M16-6gx35.88.35.0115 | Болт | |
| 116 | M16-6gx40.88.35.0115 | Болт | |
| 119 | M16-6gx40.109.40X.0115 | Болт | |
| 122 | M8-6H.8.35.0115 | Гайка | |
| 124 | 8.65Г.0115 | Шайба | |
| 125 | 10.65Г.0115 | Шайба | |
| 126 | 12.65Г.0115 | Шайба | |
| 128 | 16.65Г.0115 | Шайба | |
| 133 | С.8.02.Ст3.0115 | Шайба | |
| 134 | С.10.02.Ст3.0115 | Шайба | |
| 137 | С.16.02.Ст3.0115 | Шайба | |
| 144 | В75 | Кольцо | |
| 150 | 1.2-55х75-1 | Манжета | |
| 153 | 1.2-70x95-1 | Манжета | |
| 155 | 1.2-80x105-1 | Манжета | |
| 161 | 1.3.Ц6.хр | Масленка | |
| 164 | 2.3.90.Ц6.хр | Маслёнка | |
| 180 | ШСЛ70 | Подшипник | |
| 183 | ШСП50К | Подшипник | |
| 185 | 450/6107802 | Профиль уплотнителя | |
| 186 | 450/6107802 | Профиль уплотнителя | |
| 187 | 450/6107802 | Профиль уплотнителя | |
| 188 | 450/6107802 | Профиль уплотнителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
