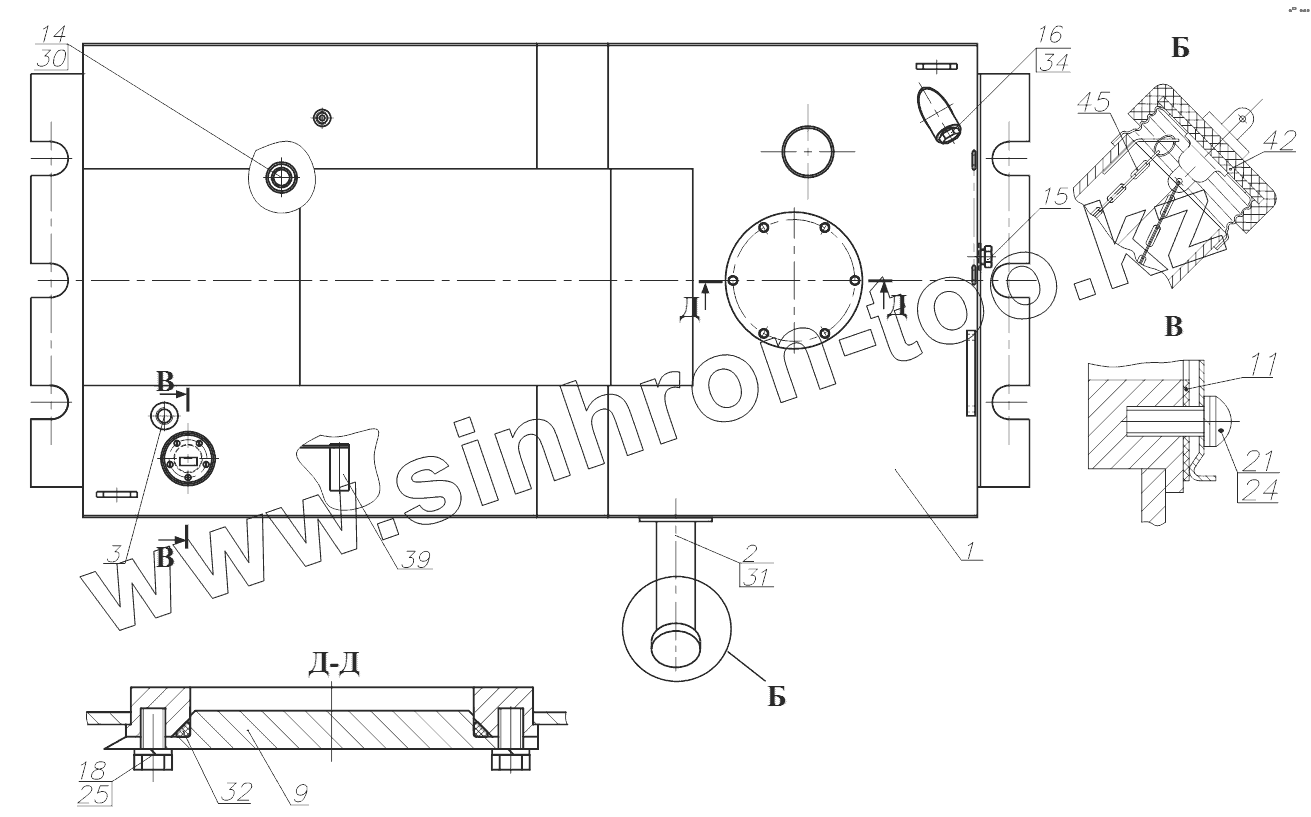

Каталог запасных частей к технике: Амкодор-2541. 2541.11.01.000 Бак топливный

Тип техники

Марка

Модель

Схема

1

2

3

9

11

14

15

16

18

21

24

25

30

31

32

34

39

42

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2541.11.01.100-А		Корпус бака
2	2541.11.01.200		Горловина заливная
3	2541.11.01.300		Трубка ввертная
9	208А.45.00.003		Крышка
11	ТМ-59.2000-08		Прокладка
14	УДГ1.09.01.006		Заглушка
15	УДГ1.09.03.006		Заглушка
16	УДГ1.09.06.004		Заглушка
18	M10-6gx20.88.35.0115		Болт
21	B.M5-6gx14.46.0115		Винт
24	5.65Г.0115		Шайба
25	10.65Г.0115		Шайба
30	024-029-30-2-2		Кольцо
31	058-063-30-2-2		Кольцо
32	150-160-58-2-2		Кольцо
34	G3/4М3		Прокладка
39	ДУМП-24М		Датчик указателя уровня топлива
42	082-1103010		Пробка
45	36-1101070		Цепочка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
