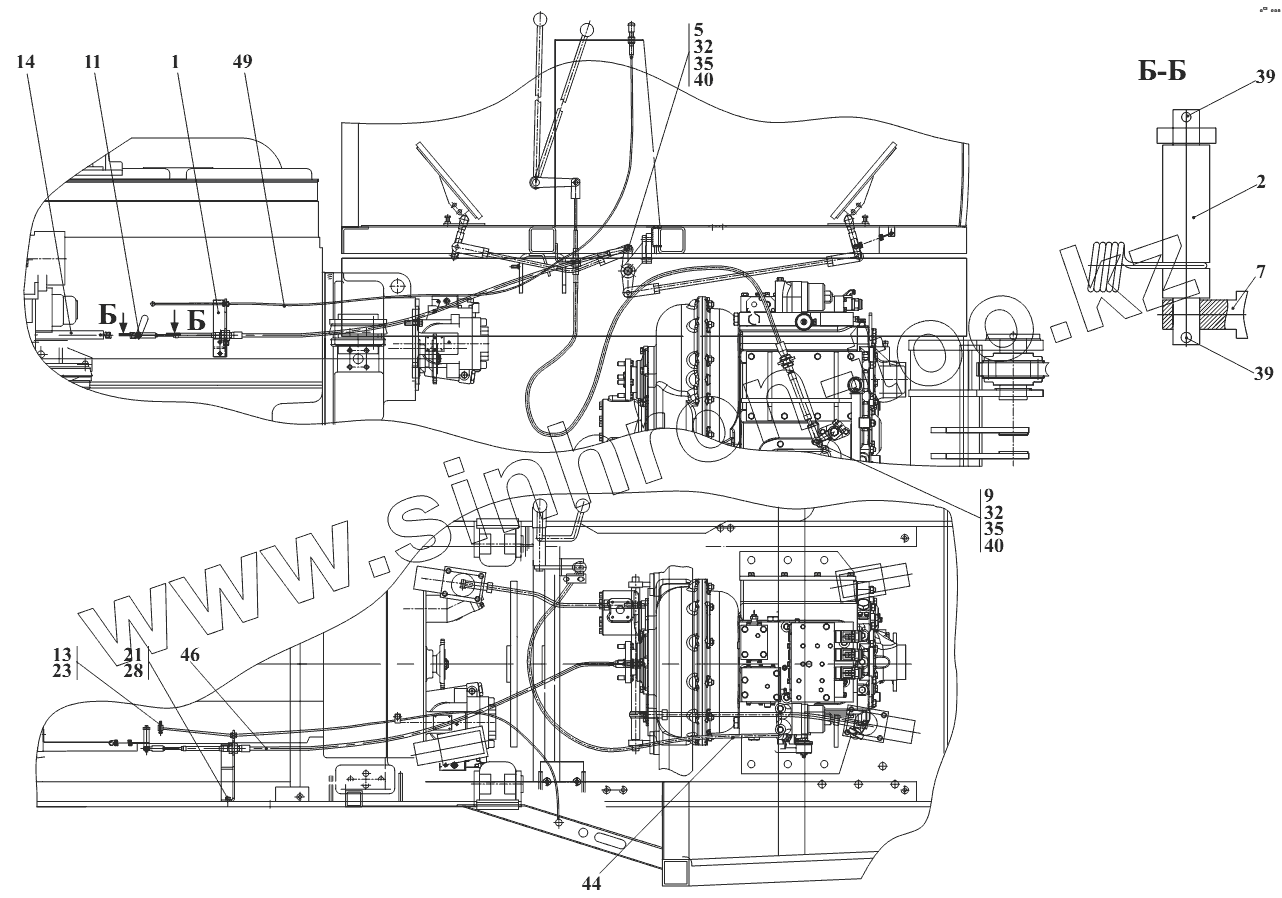

Каталог запасных частей к технике: Амкодор-2243В. 2661.09.00.000 Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
5
7
9
11
13
14
21
23
28
32
32
35
35
39
39
40
40
44
46
49
Позиция на иллюстрации Заводской номер детали Название детали
1 2661.09.00.001 Кронштейн
2 2661.09.00.002 Ось
5 2901.09.00.001 Вилка
7 2901.09.00.003 Проушина
9 ПС-200.10.10.007 Вилка
11 ТО-18Д.09.00.003 Пружина
13 ТО-28А.09.00.005 Ось
14 ТО-28А.09.00.006 Кронштейн
21 M8-6gx20.88.35.0115 Болт
23 M6-6gx20.88.35.0115 Болт
28 8.65Г.0115 Шайба
32 С.12.02.Ст3.0115 Шайба
35 6-12d11х36.45.Ц15.хр Ось
39 2x20.019 Шплинт
40 2,5x20.019 Шплинт
44 Трос Трос дистанционного управления двухстороннего действия
46 Трос Трос дистанционного управления двухстороннего действия
49 09.04.000 Трос
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
