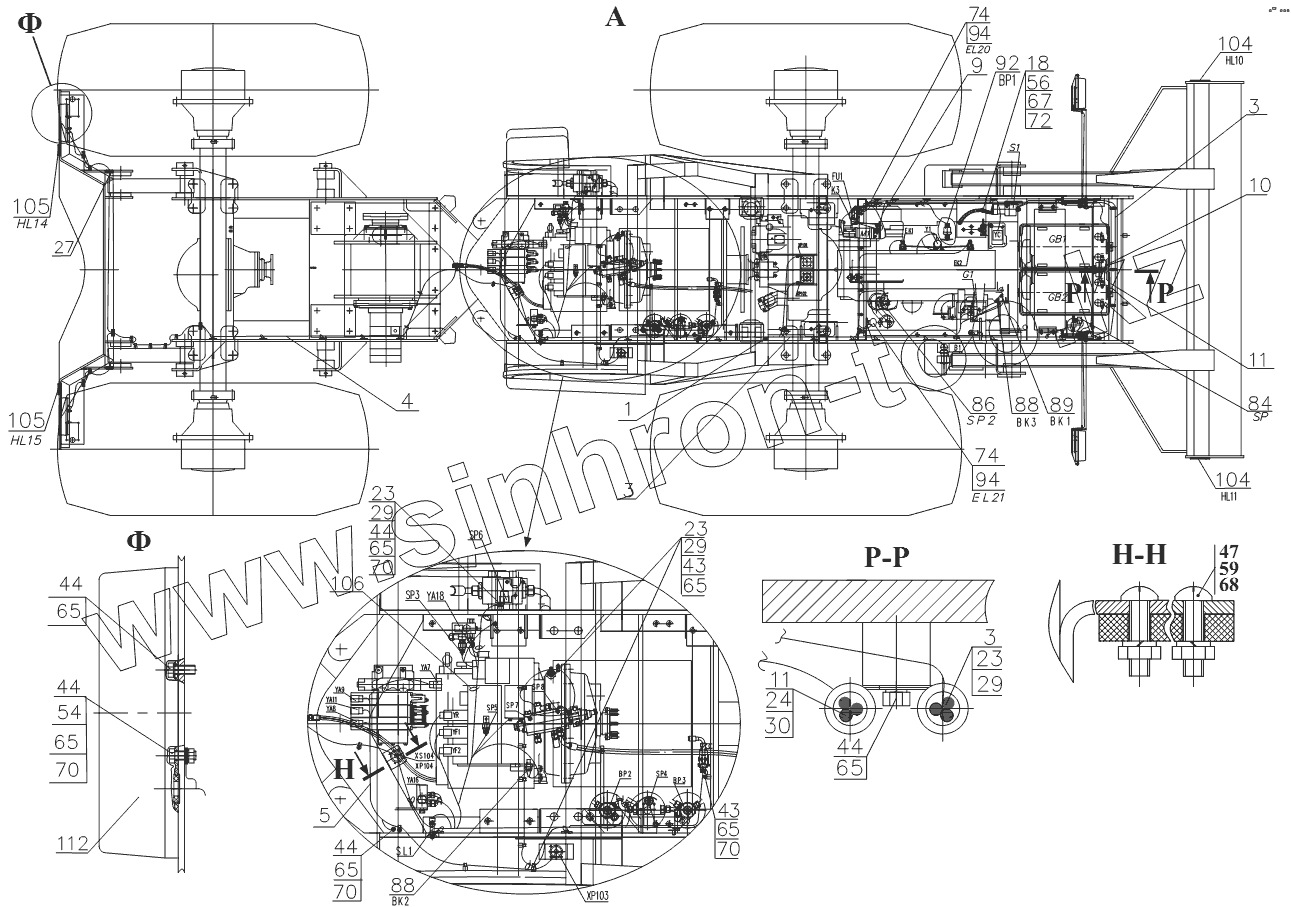

Каталог запасных частей к технике: Амкодор-2243В. 2243B.11.00.000 Электросистема
1
3
3
3
4
5
9
10
11
11
18
23
23
23
24
27
29
29
29
30
43
43
44
44
44
44
44
47
54
56
59
65
65
65
65
65
65
65
67
68
70
70
70
70
72
74
74
86
88
88
89
92
94
94
104
104
105
105
106
112
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 208А.37.00.800 | Провод М-2 | |
| 3 | 2243В.11.00.100-В | Жгут 1 | |
| 4 | 2243В.11.00.200 | Жгут 2 | |
| 5 | 2243В.11.00.300-В | Жгут 3 | |
| 7 | 2243В.11.00.500 | Провод 1 | |
| 9 | 2661.11.00.600 | Провод 5 | |
| 10 | 2661.11.00.700 | Провод 6 | |
| 11 | 2661.11.00.800 | Провод 7 | |
| 15 | 2661.11.02.000 | Установка аккумуляторных батарей | |
| 16 | 2661.11.03.000 | Установка аккумуляторных батарей | |
| 18 | ТО-27-2АУХЛ-12 00.02.750 | Провод М-2 | |
| 20 | 2243В.11.00.001 | Кронштейн | |
| 23 | ДЭ-224А.47.00.002 | Втулка | |
| 24 | ДЭ-224А.47.00.003 | Втулка | |
| 26 | У22-2.37-50.002-02 | Втулка | |
| 27 | У22-2.37-50.002-04 | Втулка | |
| 29 | У22-2.37-50.025-01 | Хомут | |
| 30 | У22-2.37-50.025-02 | Хомут | |
| 31 | У22-2.37-50.025-03 | Хомут | |
| 39 | M8-6gx16.88.35.0115 | Болт | |
| 40 | M8-6gx20.88.35.0115 | Болт | |
| 43 | M6-6gx12.88.35.0115 | Болт | |
| 44 | M6-6gx16.88.35.0115 | Болт | |
| 47 | B.M3-6gx12.46.0115 | Винт | |
| 48 | B.M4-6gx35.46.0115 | Винт | |
| 49 | B.M6-6gx12.46.0115 | Винт | |
| 53 | М5-6Н.8.35.0115 | Гайка | |
| 54 | М6-6Н.8.35.0115 | Гайка | |
| 55 | М8-6Н.8.35.0115 | Гайка | |
| 56 | М12-6Н.8.35.0115 | Гайка | |
| 59 | М3-6Н.05.35.0115 | Гайка | |
| 63 | 4.65Г.0115 | Шайба | |
| 64 | 5.65Г.0115 | Шайба | |
| 65 | 6.65Г.0115 | Шайба | |
| 66 | 8.65Г.0115 | Шайба | |
| 67 | 12.65Г.0115 | Шайба | |
| 68 | С.3.02.Ст3.0115 | Шайба | |
| 69 | С.5.02.Ст3.0115 | Шайба | |
| 70 | С.6.02.Ст3.0115 | Шайба | |
| 71 | С.8.02.Ст3.0115 | Шайба | |
| 72 | С.12.02.Ст3.0115 | Шайба | |
| 74 | А24-5 | Лампа | |
| 75 | 103612 | Штырь | |
| 77 | БУС-4 | Блок | |
| 78 | БП-11-02 | Блок предохранителей | |
| 79 | Блок предохранителей | Блок предохранителей | |
| 81 | 1212.3737-02 | Выключатель | |
| 82 | 502601 | Колодка штыревая 502601 | |
| 86 | ДСФ-65 | Датчик | |
| 88 | ДУТЖ | Датчик | |
| 89 | ДУТЖ-03 | Датчик | |
| 92 | ДКД-2 | Датчик давления | |
| 94 | ПД 308-Б-О | Лампа подкапотная | |
| 96 | 35.3722-05 | Предохранитель | |
| 97 | ПР118Б-01 | Предохранитель | |
| 99 | 711.3747-11 | Реле 711.3747-11 | |
| 100 | 738.3747-50 | Реле стартера 738.3747-50 | |
| 102 | K91-2M-24V-H | Сигнал звуковой | |
| 103 | K91-2M-24V-L | Сигнал звуковой | |
| 104 | 3212.3731 | Световозвращатель боковой | |
| 105 | 3202.3731 | Световозвращатель задний 3202.3731 | |
| 106 | КСЧ-300 | Стяжка кабельная | |
| 108 | 8703.302/6-01 | Фара дорожная | |
| 109 | 8703.302/06-01 | Фара дорожная | |
| 111 | 3733.3712 | Фонарь передний многофункциональный | |
| 112 | 7313.3716 | Фонарь многофункциональный задний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
