Каталог запасных частей к технике: Амкодор-211nev. Гидросистема кабины 211.45.20.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

8

8

8

10

10

10

12

12

12

14

14

14

16

20

22

24

25

26

28

30

32

32

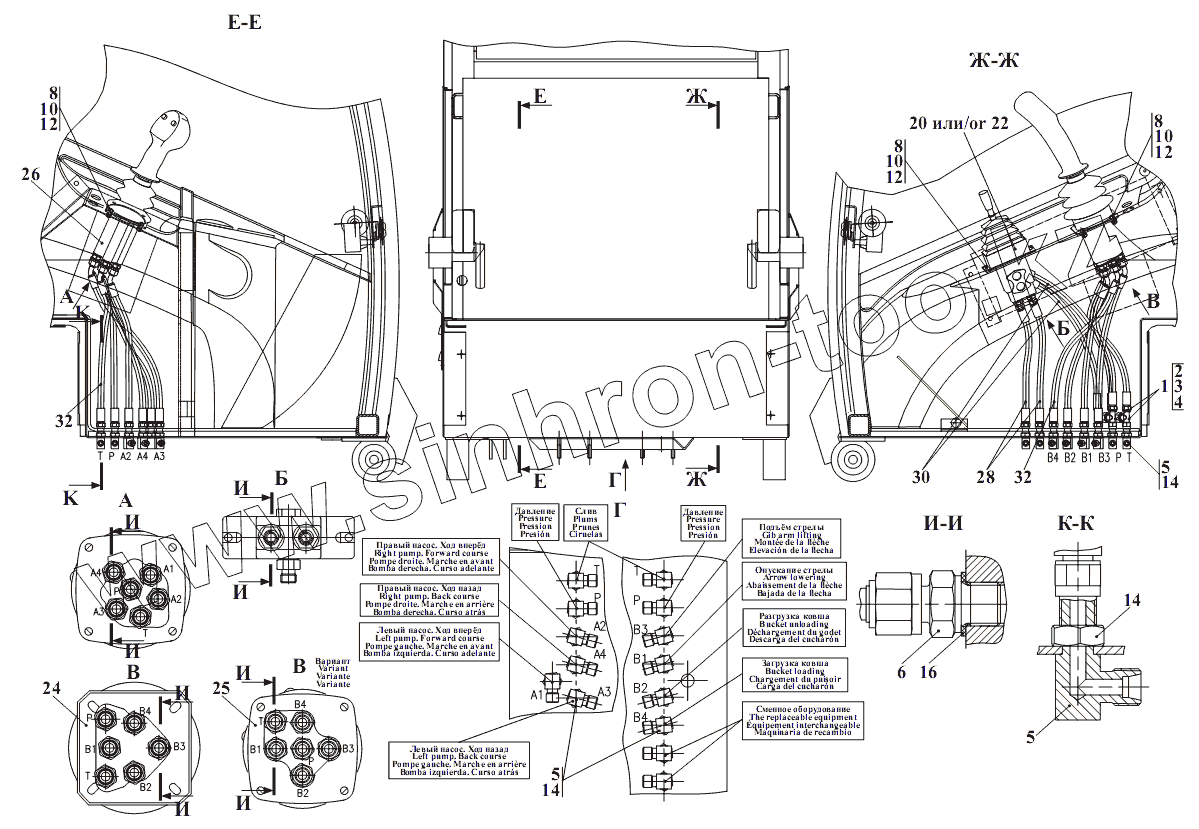

Позиция на иллюстрации	Заводской номер детали		Название детали
1	УДГ1.03.02.020		Соединение
2	УДГ1-03.02.021		Тройник
3	02.08		Гайка накидная
4	03.08		Кольцо
5	208А.50.25.002		Угольник
6	УДГ1.01.17.001		Штуцер
8	В.М6-6gx16.46.0115		Винт
10	М6-6Н.8.35.0115		Гайка
12	665Г0115		Шайба
14	КонтргайкаМ14		Контргайка
16	G1/4M3		Прокладка
20	HC-RCM/1-03A01MAMWE95RAGO2		Блок управления
22	HPCS1G21GSS0100042		Блок управления
24	HC-RCX-021A22MB(A01MA)3F00F00R8WG51RAG02		Блок управления
25	HPCJOG21SS0100045		Блок управления
26	HPCJ3G21ESS0423001		Блок управления
28	1SNNP6x300A60A60		Рукав
30	1SNNP6x450A61A61		Рукав
32	1SNNP6x450A60A63		Рукав

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
