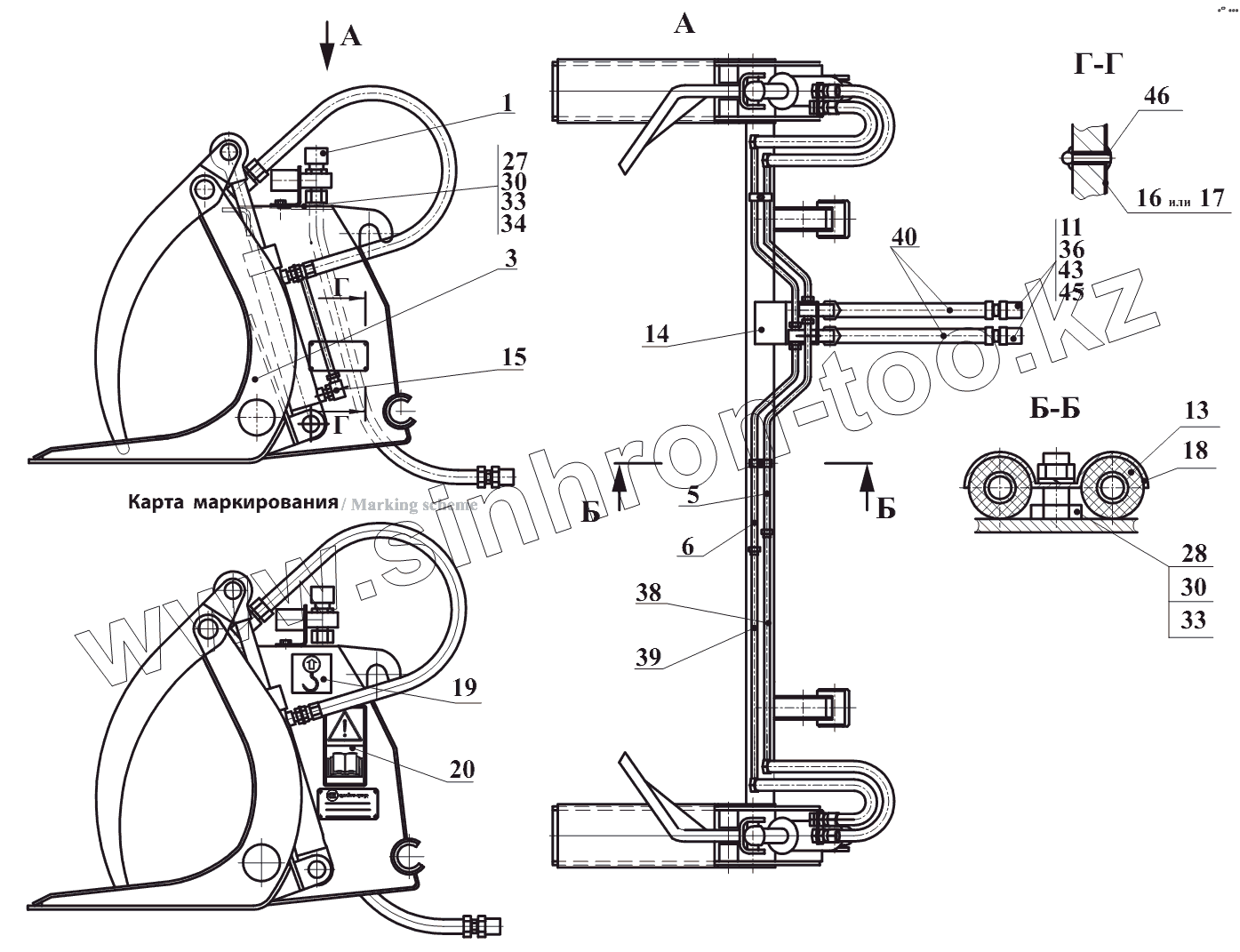

Каталог запасных частей к технике: Амкодор-211Е. Захват челюстной 208.46.41.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
6
11
13
14
15
16
17
18
19
20
27
28
30
30
33
33
34
36
38
39
40
43
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 208.46.41.100 Коллектор
3 ДЗ-133.36.01.000-01 Захват челюстной
5 208.46.41.010 Трубопровод
6 208.46.41.020 Трубопровод
11 УДГ1.01.17.009 Штуцер
13 Д-5790400-04 Скоба
14 ДЗ-133.36.45.003 Кронштейн
15 208.46.41.002 Угольник
16 208.46.41.003-Б Табличка маркировочная
17 208.46.41.003-01-Б Табличка маркировочная
18 ДЭ-224А.45.00.008 Втулка
19 ТО-28А.00.00.017 Табличка Место подъема
20 УКТ-01.00.002 Знак Читай руководство по эксплуатации
27 М8-6gx16.88.35.0115 Болт
28 М8-6gx20.88.35.0115 Болт
30 М8-6H.8.35.0115 Гайка
33 8.65Г.0115 Шайба
34 С.8.02.Ст3.0115 Шайба
36 22М3 Прокладка
38 2SNNP13x650A60A60 Рукав
39 2SNNP13x850A60A60 Рукав
40 2SNNP13x1050A60A60 Рукав
43 РАV1.1313.003 Штекер
45 SPAV.13003 Колпак защитный
46 pias3.0x10.0DIN7337 Заклёпка потайная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
