Каталог запасных частей к технике: Амкодор-211Е. Гидросистема кабины 211.47.20.000

Тип техники

Марка

Модель

Схема

2

4

4

4

5

6

7

8

8

10

10

12

12

14

14

14

15

16

20

22

24

25

26

27

28

30

32

32

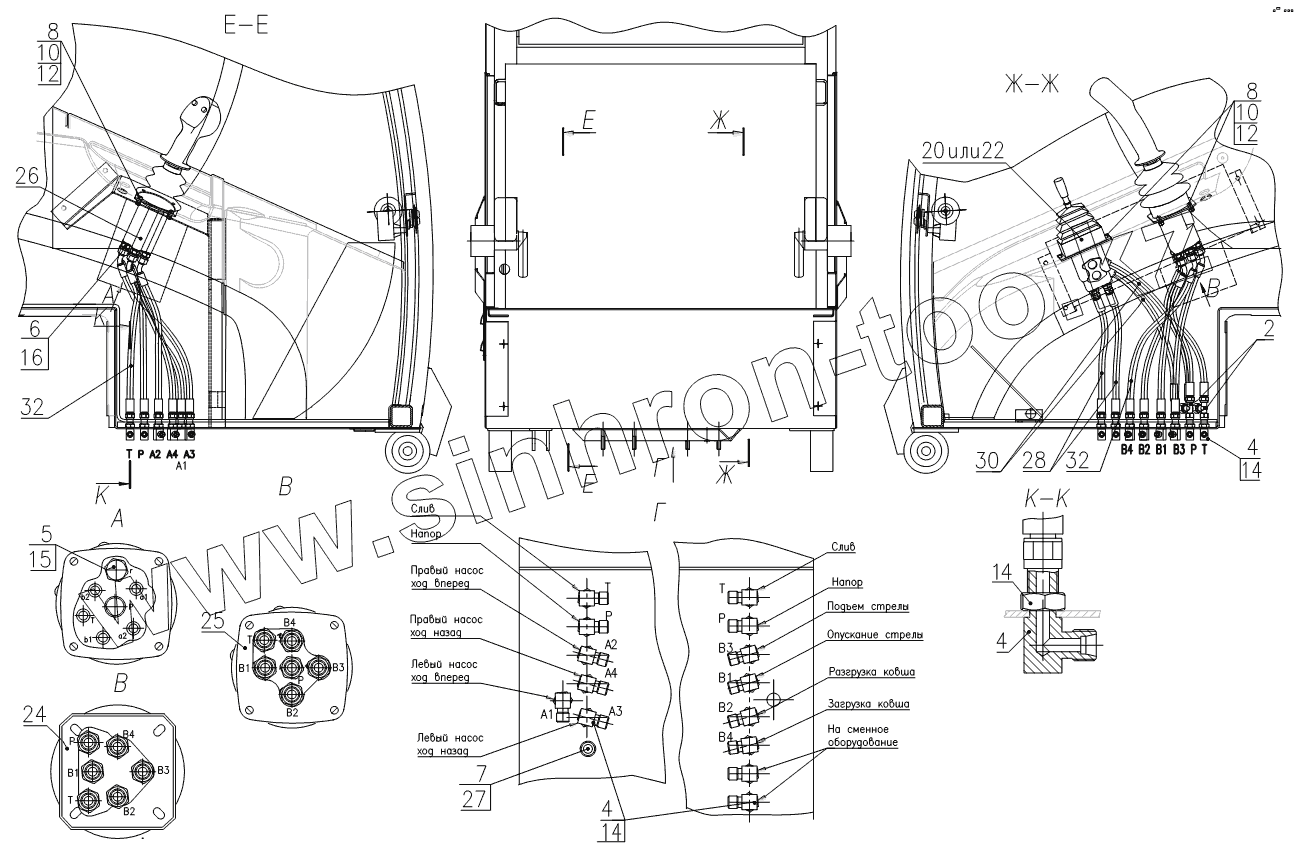

Позиция на иллюстрации	Заводской номер детали		Название детали
2	УДГ1.03.02.020		Соединение
4	208А.50.25.002		Угольник
5	УДГ1.01.01.037		Штуцер
6	УДГ1.01.17.001		Штуцер
7	211.47.20.001		Переходник
8	B.M6-6gx16.46.0115		Винт
10	M6-6H.8.35.0115		Гайка
12	6.65Г.0115		Шайба
14	М14		Контргайка
15	10М3		Прокладка
16	G1/4М3		Прокладка
20	HC-RCM/1-03А01МАМWE95RAG02		Блок управления
22	HPCS1G21GSS0100042		Блок управления
24	HC-RCx021А22МВА01МА3F00F		Блок управления
25	HPCJOG21SSS0100045		Блок управления
26	HPCJ5G21ESS0423107		Блок управления
27	41B10862T3D		Датчик давления
28	lSN-6-22,5-300-DKL-DKL		РВД
30	lSN-6-22,5-450-DKL90-DKL90		РВД
32	lSN-6-22,5-450-DKL-DKL45		РВД

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
