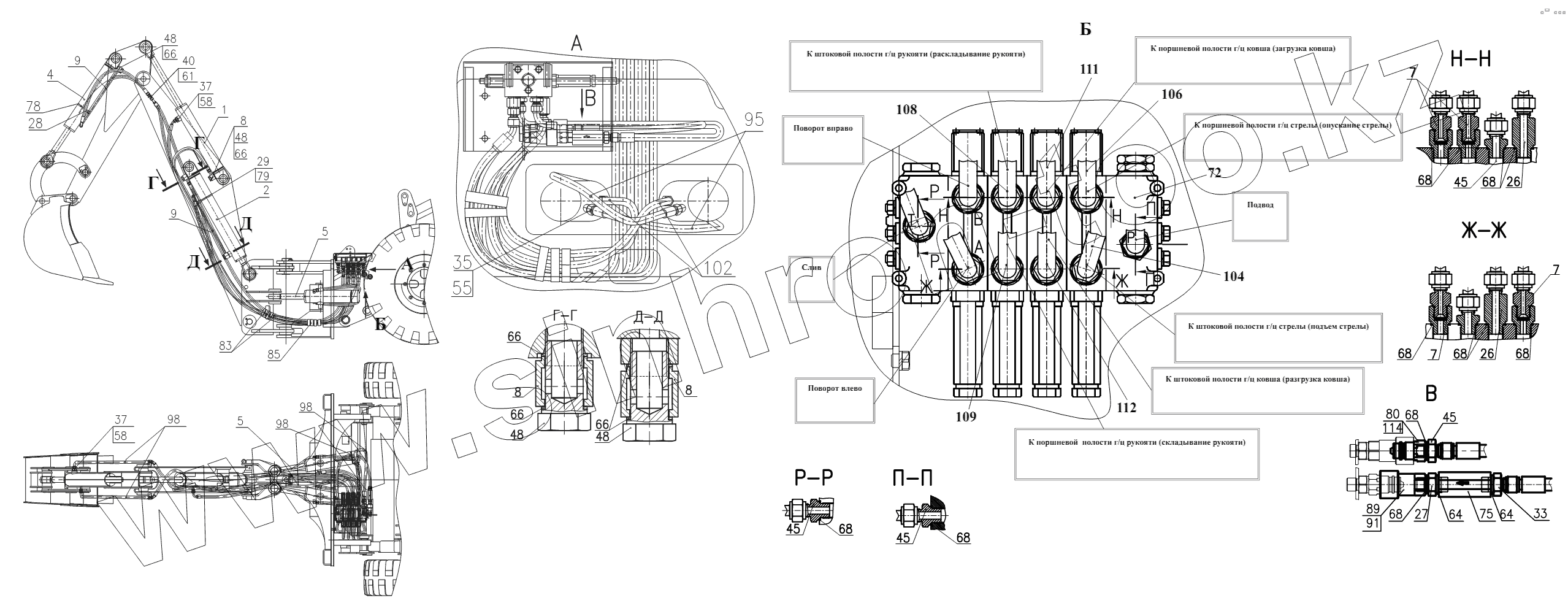

Каталог запасных частей к технике: Амкодор-211Е. Гидросистема 208В.70.12.000
1
2
4
5
5
7
7
7
8
8
8
9
9
26
26
27
28
29
33
35
37
37
40
45
45
45
45
48
48
48
48
55
61
64
64
66
66
66
66
66
68
68
68
68
68
68
68
68
68
72
75
78
79
80
83
85
89
91
95
98
98
98
102
104
106
108
109
111
112
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 015-019-25-2-3 | 015-019-25-2-3 | Кольцо | |
| ПРИМ-8000.42.00.583 | ПРИМ-8000.42.00.583 | Штуцер | |
| 208В.70.12.402 | 208В.70.12.402 | Шайба | |
| 208В.70.12.401 | 208В.70.12.401 | Корпус клапана | |
| 1 | 208В.70.12.100 | Гидроцилиндр | |
| 2 | 208В.70.12.100-01 | Гидроцилиндр | |
| 4 | 208В.70.12.200 | Гидроцилиндр | |
| 5 | 208В.70.12.300 | Гидроцилиндр | |
| 7 | 208В.70.12.400 | Клапан замедлительный | |
| 8 | 208В.70.12.450 | Угольник | |
| 9 | 208В.70.12.550 | Трубопровод | |
| 26 | 208В.70.12.002 | Штуцер | |
| 27 | 208В.70.12.003 | Штуцер | |
| 28 | 208В.70.12.004 | Колодка | |
| 29 | 208В.70.12.004-01 | Колодка | |
| 33 | 2661.06.00.041 | Штуцер | |
| 35 | УДГ1.01.01.004 | Штуцер | |
| 37 | УДГ1.01.02.012 | Штуцер | |
| 40 | УДГ1.01.06.003 | Штуцер | |
| 45 | УДГ1.01.17.011 | Штуцер | |
| 48 | УДГ1.05.00.005 | Болт зажимной | |
| 55 | 013-017-25-2-2 | Кольцо | |
| 61 | М18 | Контргайка | |
| 64 | 20М3 | Прокладка | |
| 66 | 27М3 | Прокладка | |
| 68 | G1/2М3 | Прокладка | |
| 72 | код55302 | Гидрораспределитель | |
| 75 | 8KO-10/3T3 | Гидроклапан обратный | |
| 78 | TORRO100-120/12-C7W2 | Зажим | |
| 79 | TORRO120-140/9-C7W1 | Зажим | |
| 80 | SPAV.13003 | Колпак защитный | |
| 83 | SSK30 | Лента спиральная защитная | |
| 85 | SSK50 | Лента спиральная защитная | |
| 86 | SSK50 | Лента спиральная защитная | |
| 89 | PAV1.1313.002 | Муфта | |
| 91 | SPAV.13002 | Пробка защитная | |
| 95 | РВД2SN-10-33-650-DKL-DKL | Рукав высокого давления | |
| 98 | РВД2SN-10-33-800-DKL-DKL90 | Рукав высокого давления | |
| 102 | РВД2SN-10-33-950-DKL-DKL45 | Рукав высокого давления | |
| 104 | PBfl2SN-10-33-2450-DKL90-DKL45-90 | Рукав высокого давления | |
| 106 | РВД2SN-10-33-2550-DKL-DKL45 | Рукав высокого давления | |
| 108 | РВД2SN-10-33-3000-DKL45-DKL4-180 | Рукав высокого давления | |
| 109 | РВД2SN-10-33-3100-DKL-DKL45 | Рукав высокого давления | |
| 111 | РВД2SN-10-33-3300-DKL45-DKL45-90 | Рукав высокого давления | |
| 112 | РВД2SN-10-33-3300-DKL45DKL45-270 | Рукав высокого давления | |
| 114 | PAV1.1313.003 | Штекер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
