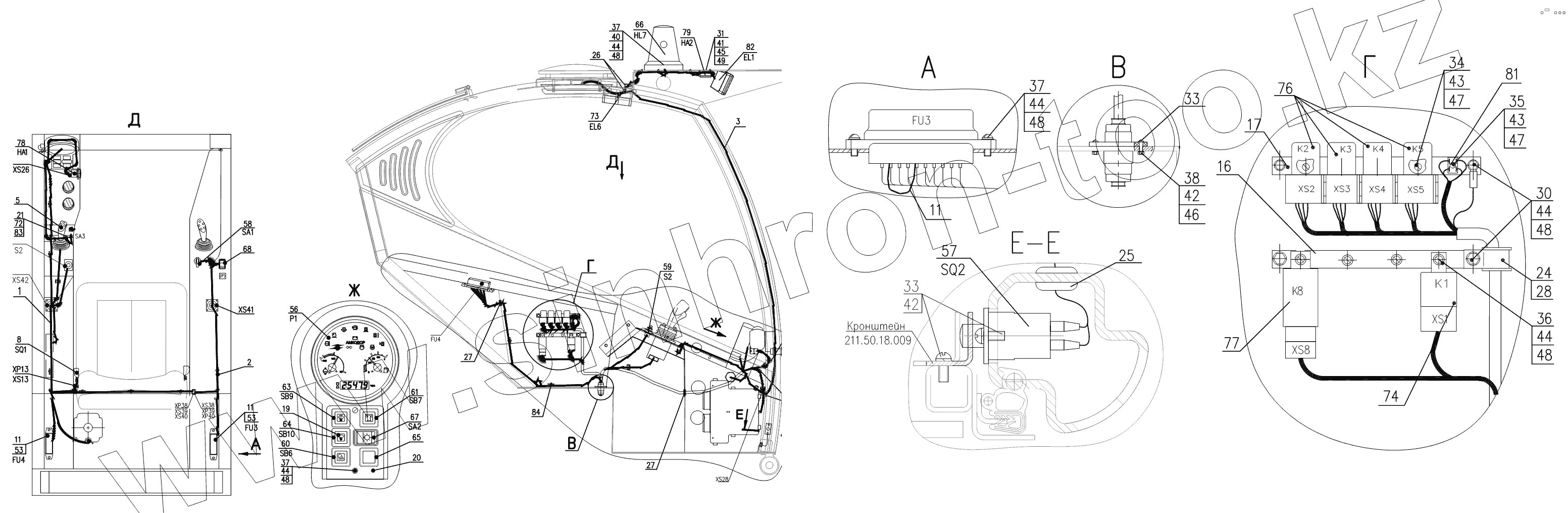

Каталог запасных частей к технике: Амкодор-211Е. Электросистема кабины 211Е.50.18.000
1
2
3
5
8
17
19
20
21
24
25
26
27
27
28
30
31
33
33
34
35
36
37
37
37
38
40
41
42
42
43
43
44
44
44
44
44
45
46
47
47
48
48
48
48
48
49
53
53
56
57
58
59
61
63
65
67
73
77
78
82
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103612 | 103612 | Штырь | |
| 502608 | 502608 | Колодка штыревая | |
| 1 | 211.50.18.400 | Джойстик | |
| 2 | 211.50.18.950 | Доработка ремня безопасности | |
| 3 | 211E.50.18.100-B | Жгут 3 | |
| 4 | 211E.50.18.200-B | Жгут 4 | |
| 5 | 211E.50.18.300 | Жгут 5 | |
| 8 | У7810.7-9.02.43.600-01 | Провод 1 | |
| 17 | 211.50.18.008-Б | Фиксатор | |
| 19 | 211E.50.18.003 | Планка | |
| 20 | 211E.50.18.004 | Планка | |
| 21 | 211E.50.18.007 | Панель | |
| 22 | 2551.78.42.006 | Табличка | |
| 23 | Д-565.4100-07 | Втулка | |
| 24 | ДЭ-224А.47.00.003 | Втулка | |
| 25 | У22-2.37-50.002 | Втулка | |
| 26 | У22-2.37-50.002-02 | Втулка | |
| 27 | У22-2.37-50.002-04 | Втулка | |
| 28 | У22-2.37-50.025-02 | Хомут | |
| 30 | M8-6gx16.88.35.0115 | Болт | |
| 31 | M6-6gx12.88.35.0115 | Болт | |
| 33 | B.M4-6gx12.46.0115 | Винт | |
| 34 | B.M5-6gx12.46.0115 | Винт | |
| 35 | B.M6-6gx10.46.0115 | Винт | |
| 36 | B.M6-6gx16.46.0115 | Винт | |
| 37 | B.M6-6gx20.46.0115 | Винт | |
| 38 | M4-6H.8.35.0115 | Гайка | |
| 39 | M5-6H.8.35.0115 | Гайка | |
| 40 | M6-6H.8.35.0115 | Гайка | |
| 41 | М8-6Н.8.35.0115 | Гайка | |
| 42 | 4.65Г.0115 | Шайба | |
| 43 | 5.65Г.0115 | Шайба | |
| 44 | 6.65Г.0115 | Шайба | |
| 45 | 8.65Г.0115 | Шайба | |
| 46 | С.4.02.Ст3.0115 | Шайба | |
| 47 | С5.02.Ст3.0115 | Шайба | |
| 48 | С.6.02.Ст3.0115 | Шайба | |
| 49 | С.8.02.Ст3.0115 | Шайба | |
| 53 | БИ8805-2 | Блок индикации | |
| 56 | БП-1-02 | Блок предохранителей | |
| 57 | 3037-02.80 | Выключатель | |
| 58 | 3037-10.84 | Выключатель | |
| 59 | 18.11.3037 | Выключатель | |
| 61 | 11.3704-01 | Выключатель 11.3704-01 | |
| 63 | 3842.3710-10.00-01М | Выключатель | |
| 65 | 32.3710М | Выключатель | |
| 67 | ВК34 | Выключатель | |
| 69 | 12.3704-05 | Выключатель | |
| 71 | SEL.3.223200x4,5 | Кабельная стяжка | |
| 73 | МС-2-24-0 | Маяк сигнальный | |
| 75 | МД4-5 | Модуль диодный | |
| 77 | 0974-01.02 | Переключатель | |
| 78 | 0974-03.К | Переключатель | |
| 80 | 633.3709 | Переключатель клавишный | |
| 82 | ЭРП1М24 | Прерыватель указателей поворота | |
| 84 | 11.371402 | Лампа | |
| 86 | 753.3777-01 | Реле | |
| 88 | DEUTZTN04213663 | Реле блокировки стартера | |
| 90 | 6430-3709276 | Ручка | |
| 92 | Символ-1 | Сигнализатор звуковой | |
| 94 | K91-2M-24V-L | Сигнал звуковой | |
| 96 | 8724.304/6 | Фара рабочая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
