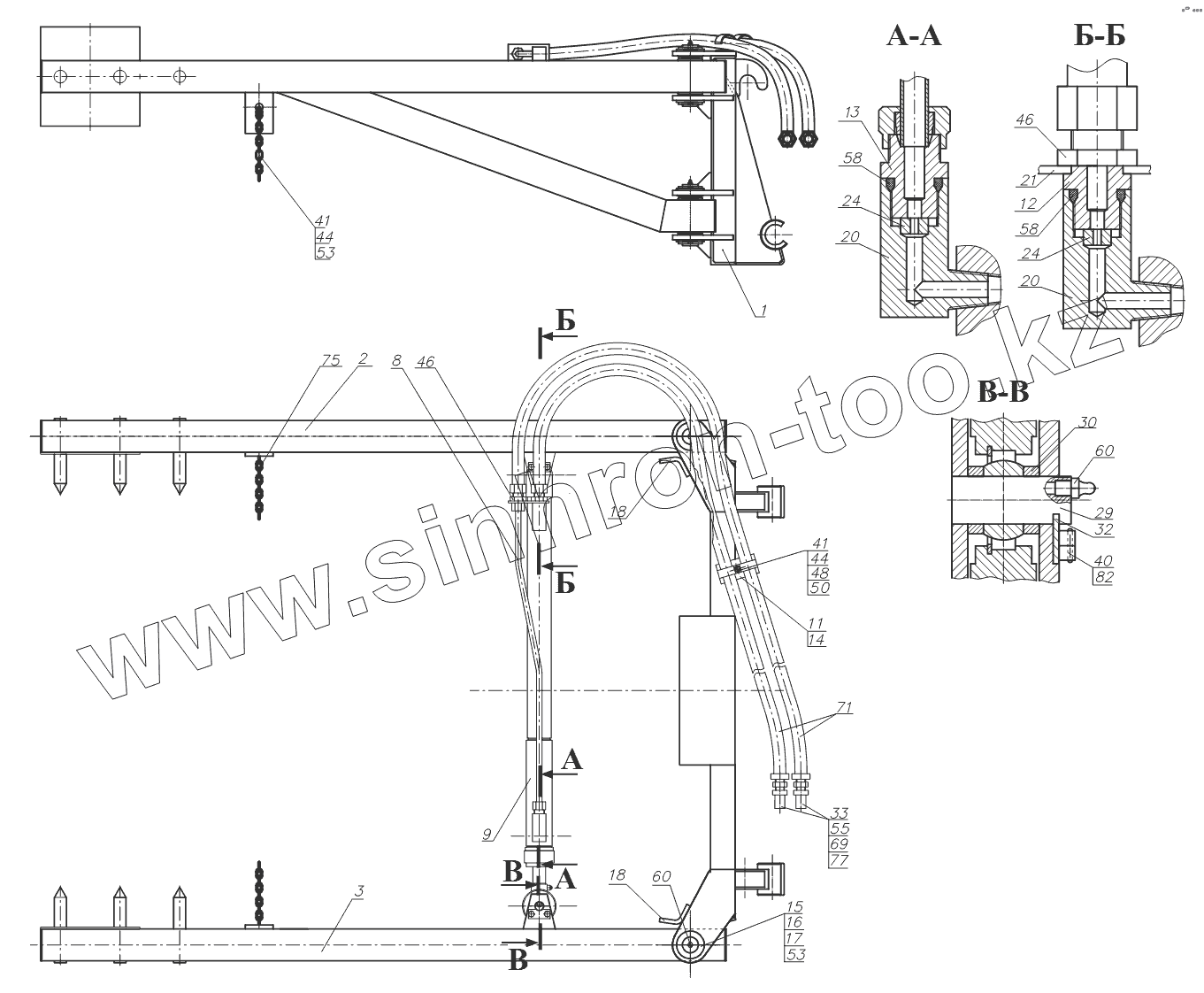

Каталог запасных частей к технике: Амкодор-211. Захват рулонов 208.46.39.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
8
9
11
12
13
14
15
16
17
18
18
20
20
21
24
24
29
30
32
33
40
41
41
44
44
46
46
48
50
53
53
55
58
58
60
60
69
71
75
77
82
Позиция на иллюстрации Заводской номер детали Название детали
1 208.46.39.100 Рама
2 208.46.39.200 Стрела
3 208.46.39.200-01 Стрела
8 208.46.39.500-Б Трубопровод
9 ДЗ-133.24.03.000 Гидроцилиндр
11 208.46.39.001 Полоса
12 208.46.39.002 Штуцер
13 332С.65.10.001 Штуцер
14 Д-565.4600-25 Скоба
15 ДЗ-133.00.00.001 Палец
16 ДЗ-133.00.00.005 Шайба
17 ДЗ-133.00.00.014 Кронштейн
18 ДЗ-133.24.01.001 Упор
20 ДЗ-133.24.45.001 Угольник
21 ДЗ-133.24.45.002 Кронштейн
24 ДЗ-133.45.00.017 Шайба
29 ДЭ-7.45.00.001 Палец
30 ДЭ-7.45.00.029-02 Втулка
32 ДЭ-224.44.00.021 Планка
33 УДГ1.01.17.009 Штуцер
40 3М8-6gx16.88.35.0115 Болт
41 М8-6gx35.88.35.0115 Болт
44 М8-6H.8.35.0115 Гайка
46 M22х1,5 Контргайка
48 865Г0115 Шайба
50 С.8.02.Ст3.0115 Шайба
53 36.01.08кп.0115 Шайба
55 G1/2М3 Прокладка
58 019-023-25-2-2 Кольцо
60 1.3.Ц6.хр Масленка
69 SPAV.13003 Колпак защитный
71 2SNNP13x1550A60A63 Рукав
75 А2-8x24 Цепь
77 РАV1.1313.003 Штекер
82 0,8-О-C Проволока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
