Каталог запасных частей к технике: Амкодор-211. Гидроцилиндр ДЗ-133.24.03.000

Тип техники

Марка

Модель

Схема

1

2

3

6

9

10

10

11

12

15

17

18

19

20

23

24

25

26

27

28

28

29

30

32

34

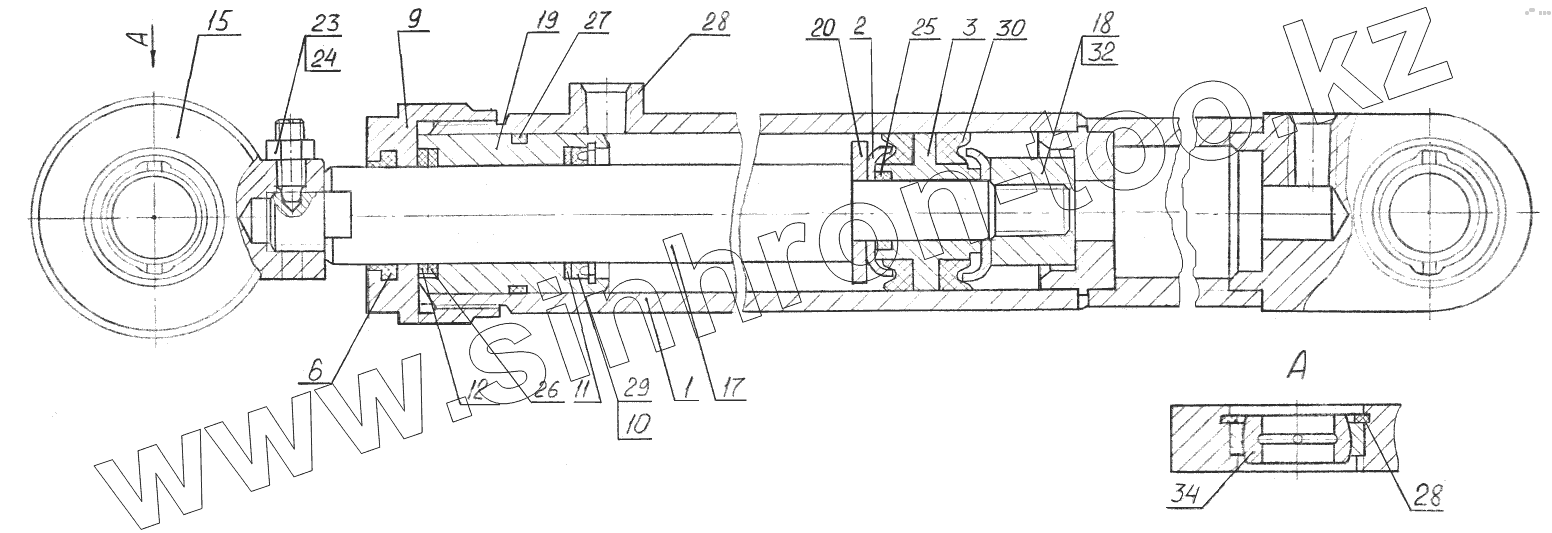

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ДЗ-133.24.03.100		Цилиндр
2	ДЗ-133.45.02.001		Втулка
3	ДЗ-133.45.02.004		Поршень
6	ДЗ-133.45.03.002		Маслосъемник
9	ДЗ-133.45.03.005		Гайка
10	ДЗ-133.45.03.007		Шайба защитная
11	ДЗ-133.45.03.008		Кольцо
12	ДЗ-133.45.03.009		Кольцо
15	ДЭ-7.45.01.002		Проушина
17	ДЭ-224А.45.16.001		Шток
18	ДЭ-224А.45.16.002		Гайка
19	ДЭ-224А.45.16.003		Крышка сквозная
20	ДЭ-224А.45.16.004		Шайба
23	М8-6gx25.14Н.0115		Винт
24	М8-6H.8.35.0115		Гайка
25	021-025-25-2-2		Кольцо
26	032-040-46-2-2		Кольцо
27	045-050-30-2-2		Кольцо
28	В42		Кольцо
29	1-42x32-6		Манжета
30	3-50x30-6		Манжета
32	Шплинт4x32.019		Шплинт
34	ШС25		Подшипник
