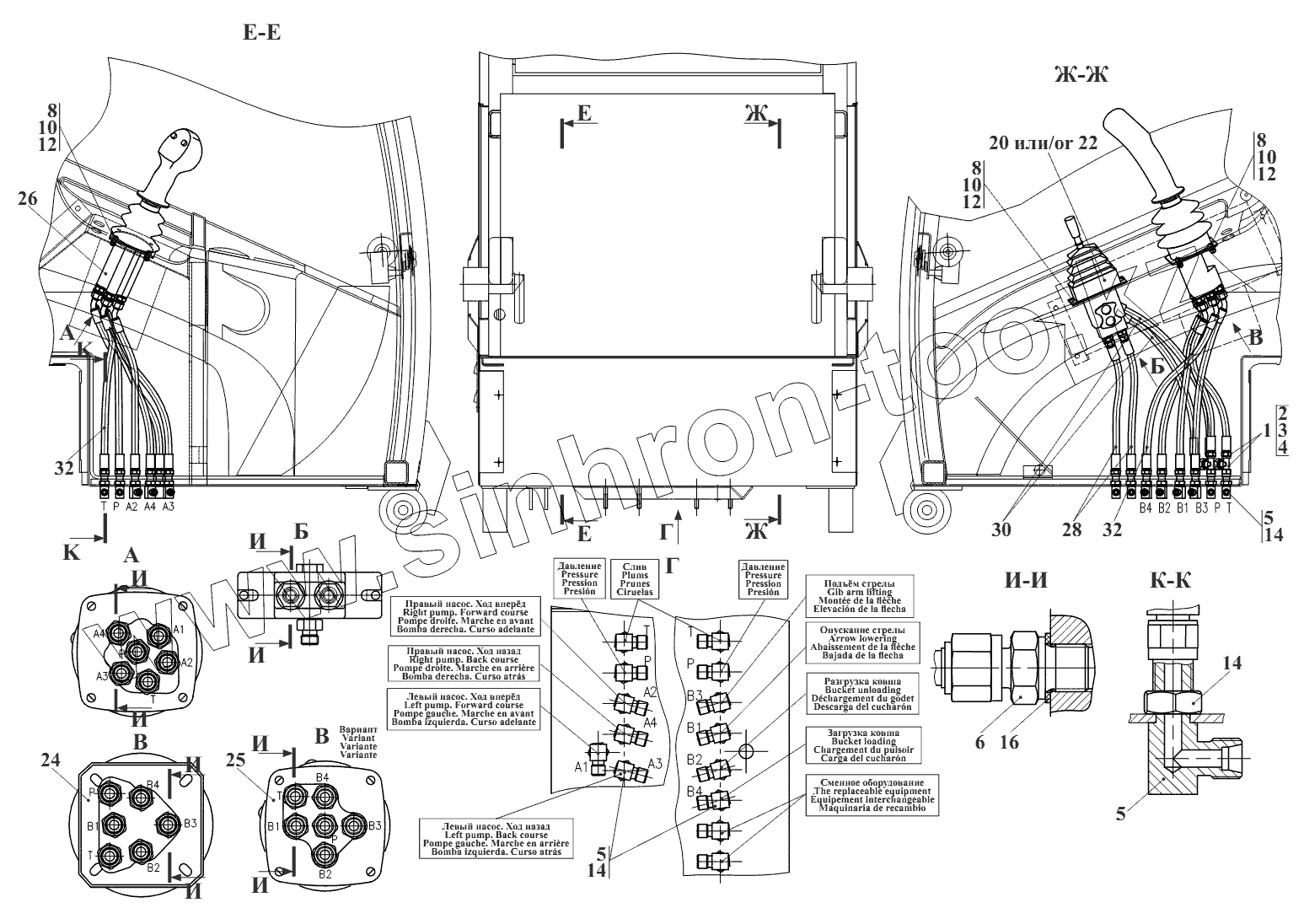

Каталог запасных частей к технике: Амкодор-211. Гидросистема кабины 211.45.20.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
8
8
8
10
10
10
12
12
12
14
14
14
16
20
22
24
25
26
28
30
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 УДГ1.03.02.020 Соединение
2 УДГ1-03.02.021 Тройник
3 2-8ГОСТ23353-78 Гайка накидная
4 3-8ГОСТ23354-78 Кольцо
5 208А.50.25.002 Угольник
6 УДГ1.01.17.001 Штуцер
8 В.М6-6gx16.46.0115 Винт
10 М6-6Н.8.35.0115 Гайка
12 665Г0115 Шайба
14 КонтргайкаМ14 Контргайка
16 G1/4M3 Прокладка
20 HC-RCM/1-03A01MAMWE95RAGO2 Блок управления
22 HPCS1G21GSS0100042 Блок управления
24 HC-RCX-021A22MB(A01MA)3F00F00R8WG51RAG02 Блок управления
25 HPCJOG21SS0100045 Блок управления
26 HPCJ3G21ESS0423001 Блок управления
28 1SN-6-22,5-300-DKL-DKL Рукав
30 1SN-6-22,5-450-DKL90-DKL90 Рукав
32 1SN-6-22,5-450-DKL-DKL45 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
