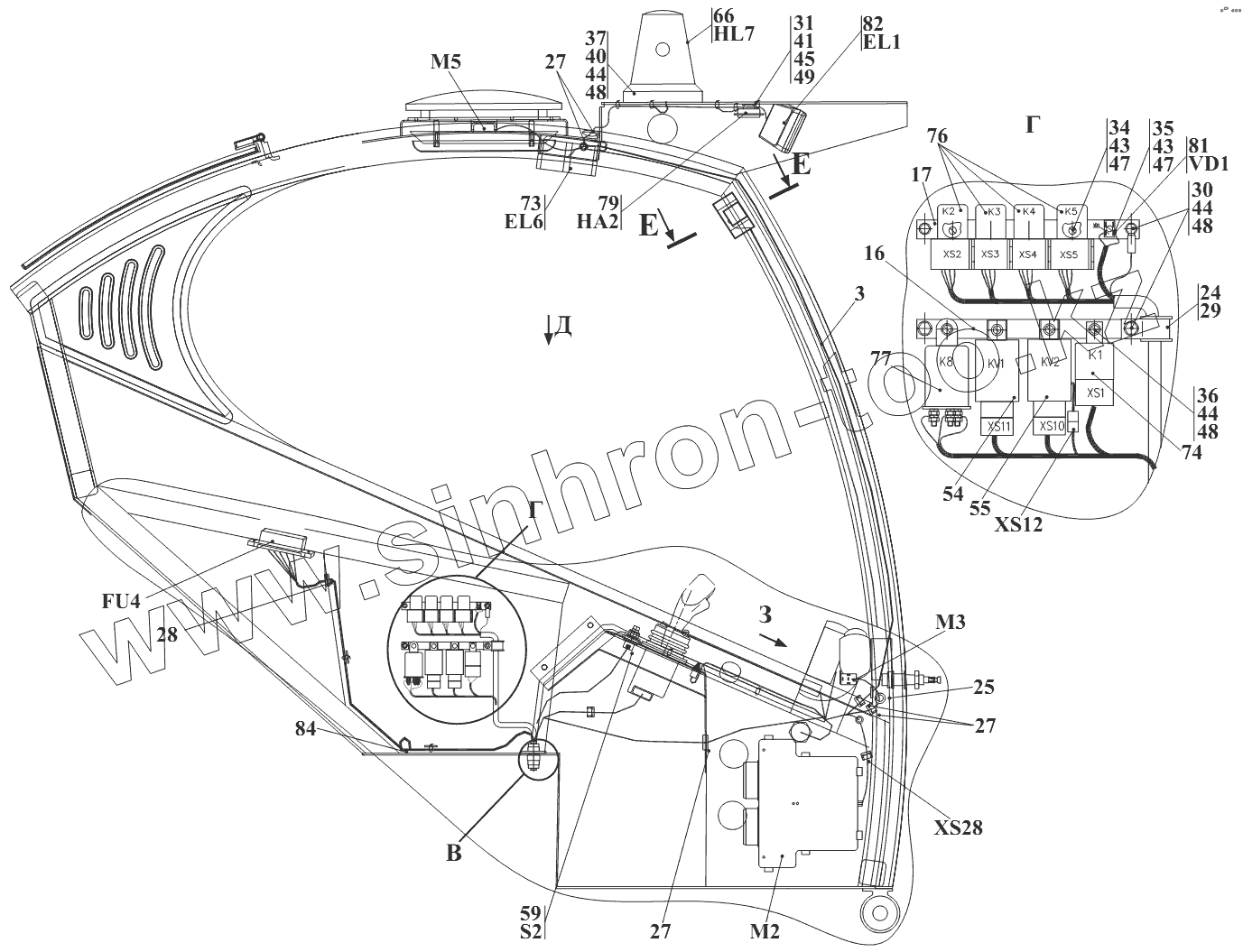

Каталог запасных частей к технике: Амкодор-211. Электросистема кабины 211.50.18.000
/28.gif)
3
16
17
25
27
27
27
28
29
30
31
34
35
36
37
40
41
43
43
44
44
44
45
47
47
48
48
48
49
54
55
59
66
72
73
74
76
77
79
81
82
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 211.50.18.100-В | Жгут 3 | |
| 2 | 211.50.18.200-В | Жгут 4 | |
| 3 | 211.50.18.300 | Жгут 5 | |
| 5 | 211.50.18.400 | Джойстик | |
| 8 | 211.50.18.950 | Доработка ремня безопасности | |
| 11 | У7810.7-9.02.43.600-01 | Провод 1 | |
| 16 | 211.50.18.003 | Планка | |
| 17 | 211.50.18.004 | Планка | |
| 20 | 211.50.18.007 | Панель | |
| 21 | 211.50.18.008-Б | Фиксатор | |
| 23 | 2551.78.42.701-Б | Кронштейн | |
| 25 | Д-565-4100-07 | Втулка | |
| 26 | ДЭ-224А.47.00.003 | Втулка | |
| 27 | У22-2.37-50.002-02 | Втулка | |
| 28 | У22-2.37-50.002-04 | Втулка | |
| 29 | У22-2.37-50.025-02 | Хомут | |
| 30 | М6-6gx12.88.35.0115 | Болт | |
| 31 | М8-6gx16.88.35.0115 | Болт | |
| 33 | B.М4-6gx12.46.0115 | Винт | |
| 34 | В.М5-6gx12.46.0115 | Винт | |
| 35 | В.М5-6gx20.46.0115 | Винт | |
| 36 | B.М6-6gx10.46.0115 | Винт | |
| 37 | B.М6-6gx16.46.0115 | Винт | |
| 38 | М4-6H.8.35.0115 | Гайка | |
| 39 | М5-6H.8.35.0115 | Гайка | |
| 40 | М6-6H.8.35.0115 | Гайка | |
| 41 | М8-6H.8.35.0115 | Гайка | |
| 42 | 465Г0115 | Шайба | |
| 43 | 565Г0115 | Шайба | |
| 44 | 665Г0115 | Шайба | |
| 45 | 865Г0115 | Шайба | |
| 46 | С.4.02.Ст3.0115 | Шайба | |
| 47 | С.5.02.Ст3.0115 | Шайба | |
| 48 | С.6.02.Ст3.0115 | Шайба | |
| 49 | С.8.02.Ст3.0115 | Шайба | |
| 53 | БП-1-02 | Блок предохранителей | |
| 54 | БУС-2 | Блок | |
| 55 | БУС-4 | Блок | |
| 56 | БИ8805-01 | Блок индикации | |
| 57 | ВК34 | Выключатель | |
| 58 | 12.3704-05 | Выключатель | |
| 59 | 11.3704-01 | Выключатель 11.3704-01 | |
| 60 | 3037-10.84 | Выключатель | |
| 61 | 3037-02.80 | Выключатель | |
| 62 | 13.02.3037 | Выключатель 3037-02.13 | |
| 63 | 18.11.3037 | Выключатель | |
| 64 | 3037-10 | Выключатель зеленый без символа | |
| 66 | МС-2-24-0 | Маяк сигнальный | |
| 67 | 0974-01.02 | Переключатель | |
| 68 | 0974-03.К | Переключатель | |
| 72 | 633.3709 | Переключатель клавишный | |
| 73 | 11.371402 | Лампа | |
| 74 | 738.3747-50 | Реле стартера 738.3747-50 | |
| 76 | 753.3777-01 | Реле | |
| 77 | РС401 | Реле-прерыватель поворотов | |
| 78 | СА-1 | Сигнализатор аварийный | |
| 79 | K91-2M-24V-L | Сигнал звуковой | |
| 81 | МД4-5 | Модуль диодный | |
| 82 | 8724.304/013 | Фара рабочая | |
| 83 | 6430-3709276 | Ручка | |
| 84 | SEL.3.223200x4,5 | Кабельная стяжка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
