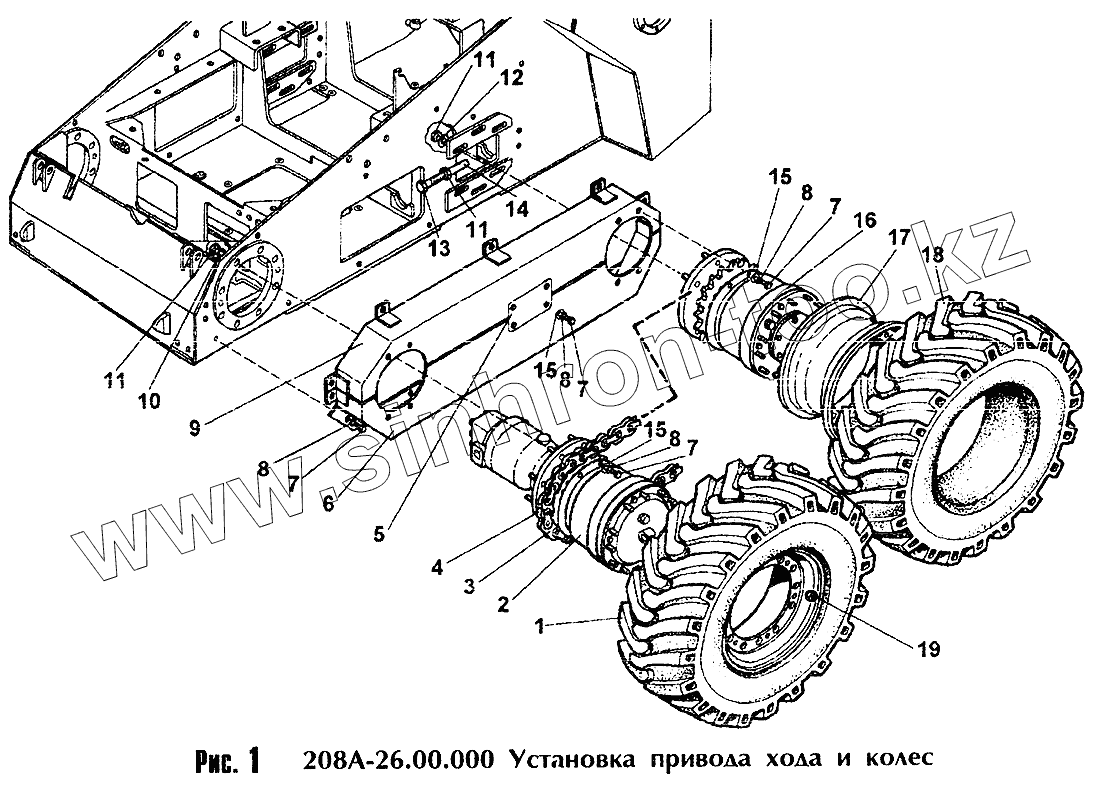

Каталог запасных частей к технике: Амкодор-208А. Установка привода хода и колес

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
10
11
11
11
12
13
14
15
15
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 208А-31.01.010 Колесо
2 208А-26.01.000 Редуктор колесный
3 С-ПР-50,8-22680.13568 Звено
4 ПР-50,8-22680.13568 Цепь
5 208А-26.00.002 Крышка
6 208А-26.03.020 Кожух
7 [Болт М10х16] Болт М10х16
8 [Шайба 10.65Г] Шайба 10.65Г
9 208А-26.03.010 Кожух
10 [Шайба 20.65Г] Шайба 20.65Г
11 [Гайка М20] Гайка М20
12 [Шайба С20] Шайба С20
13 208-26.00.002 Болт
14 208А-26.00.003 Толкатель
15 [Шайба С10] Шайба С10
16 208А-26.02.000 Ступица с тормозом
17 208А-31.01.020 Обод колеса
18 12.4L-16ФБел160М Шина
19 ПК-032-23.00.006 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
