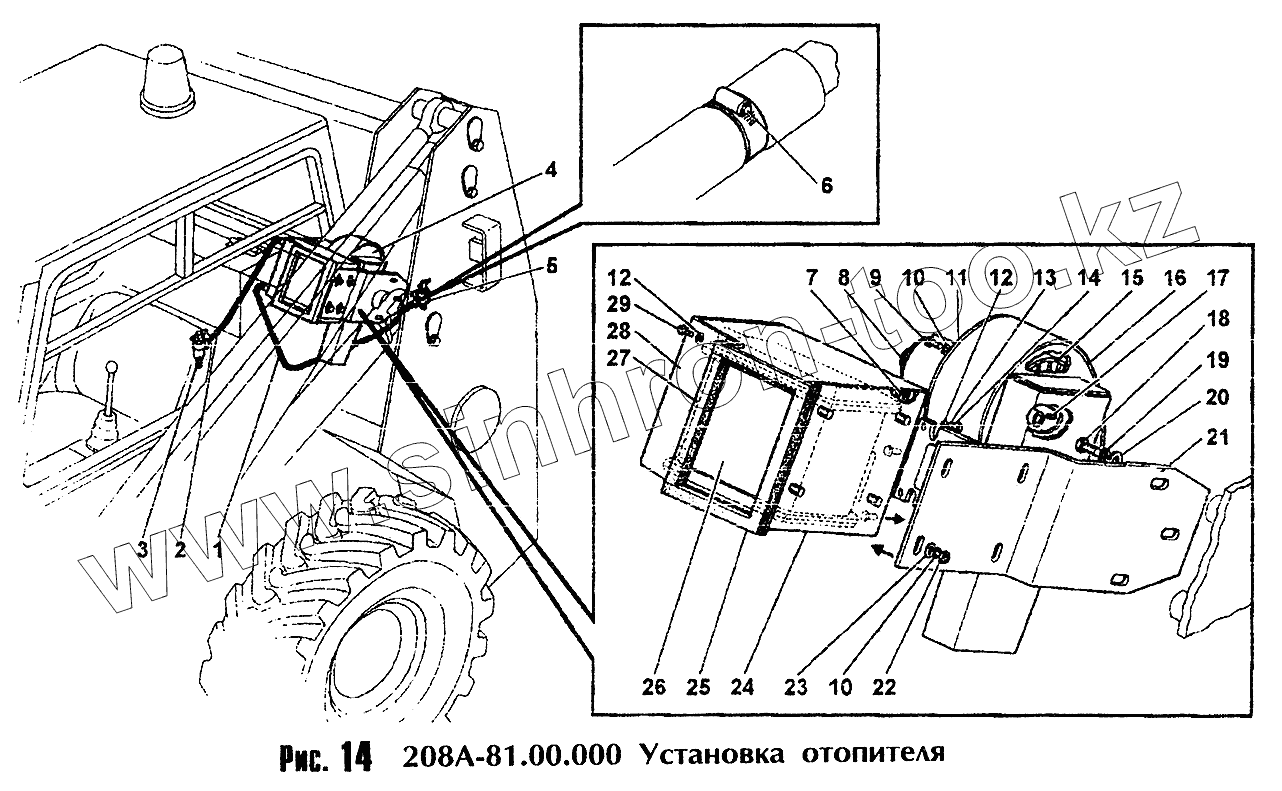

Каталог запасных частей к технике: Амкодор-208А. Установка отопителя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16x25.300.10362		Рукав
2	16x25.700.10362		Рукав
3	Кр29-81.01.010		Краник
4	208А-81.11.000		Отопитель
5	500-81.01.310		Краник
6	20-32/9-C7W2		Зажим TORRO
7	208-81.11.001		Уплотнитель
8	490.3730		Электродвигатель
9	[Болт М8х16]		Болт М8х16
10	[Шайба 8.65Г]		Шайба 8.65Г
11	У7810.7-90100255		Стакан вентилятора
12	[Шайба 6]		Шайба 6
13	[Шайба 6.65Г]		Шайба 6.65Г
14	[Гайка М6]		Гайка М6
15	70-81.15.191		Ротор вентилятора
16	208А-81.11.200		Корпус вентилятора
17	[Винт М5х10]		Винт М5х10
18	[Болт М10х20]		Болт М10х20
19	[Шайба 10.65Г]		Шайба 10.65Г
20	[Шайба 10]		Шайба 10
21	208А-81.11.004		Кронштейн
22	[Гайка М8]		Гайка М8
23	[Шайба 8]		Шайба 8
24	208А-81.11.100		Короб
25	208-81.11.002		Прокладка
26	22038-81.01.060		Радиатор отопителя
27	208-81.11.003		Прокладка
28	208-81.11.500		Крышка
29	[Винт М6х16]		Винт М6х16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
