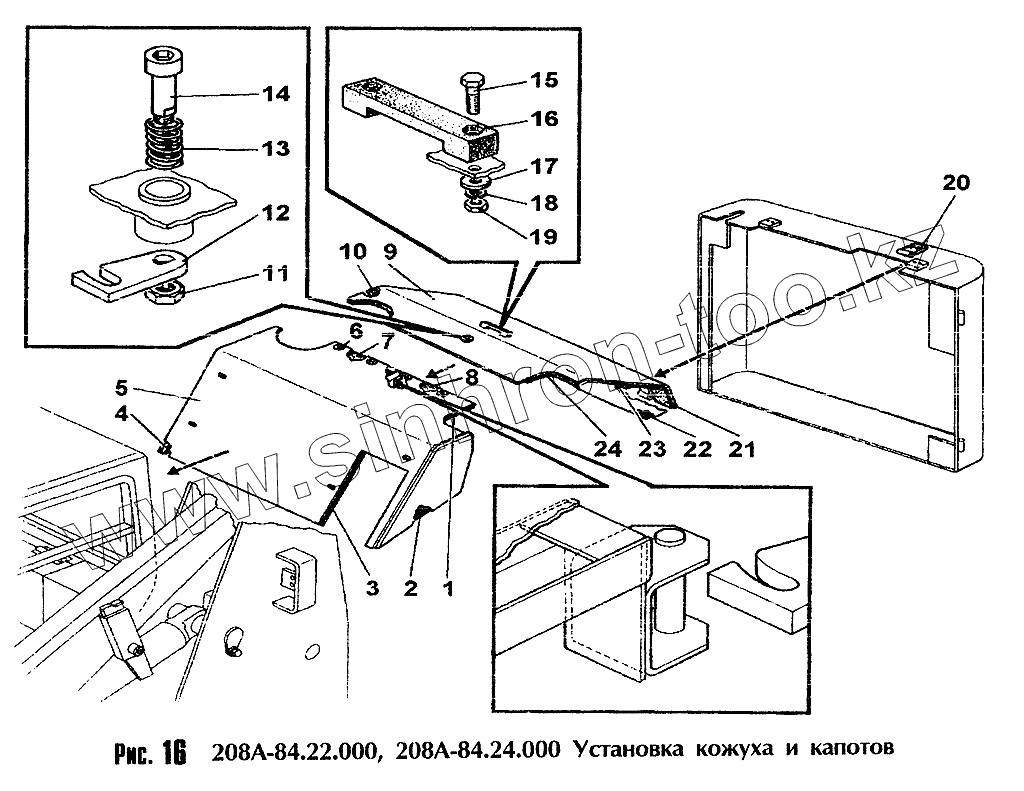

Каталог запасных частей к технике: Амкодор-208А. Установка кожуха и капотов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 208А-84.22.001 Лист
2 208А-84.22.006 Лист
3 208А-84.22.002 Лист
4 208А-84.22.005 Лист
5 208А-84.22.100 Кожух
6 У22-2.37.50.002 Втулка
7 208А-84.22.004 Лист
8 208А-84.22.003 Лист
9 208А-84.24.100 Капот
10 208А-84.24.004 Лист
11 [Гайка М10] Гайка М10
12 ТО-18Д.13.00.004 Защелка
13 ЛО-16.80.70.201 Пружина
14 ТО-18Д.13.00.003 Ось
15 [Болт М6х30] Болт М6х30
16 КВТ-60.04.00.006 Ручка
17 [Шайба 6] Шайба 6
18 [Шайба 6.65Г] Шайба 6.65Г
19 [Гайка М6] Гайка М6
20 208А-84.21.000 Петля
21 208А-84.24.002 Лист
22 208А-84.24.004-01 Лист
23 208А-84.24.001 Лист
24 208А-84.24.003 Лист
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
