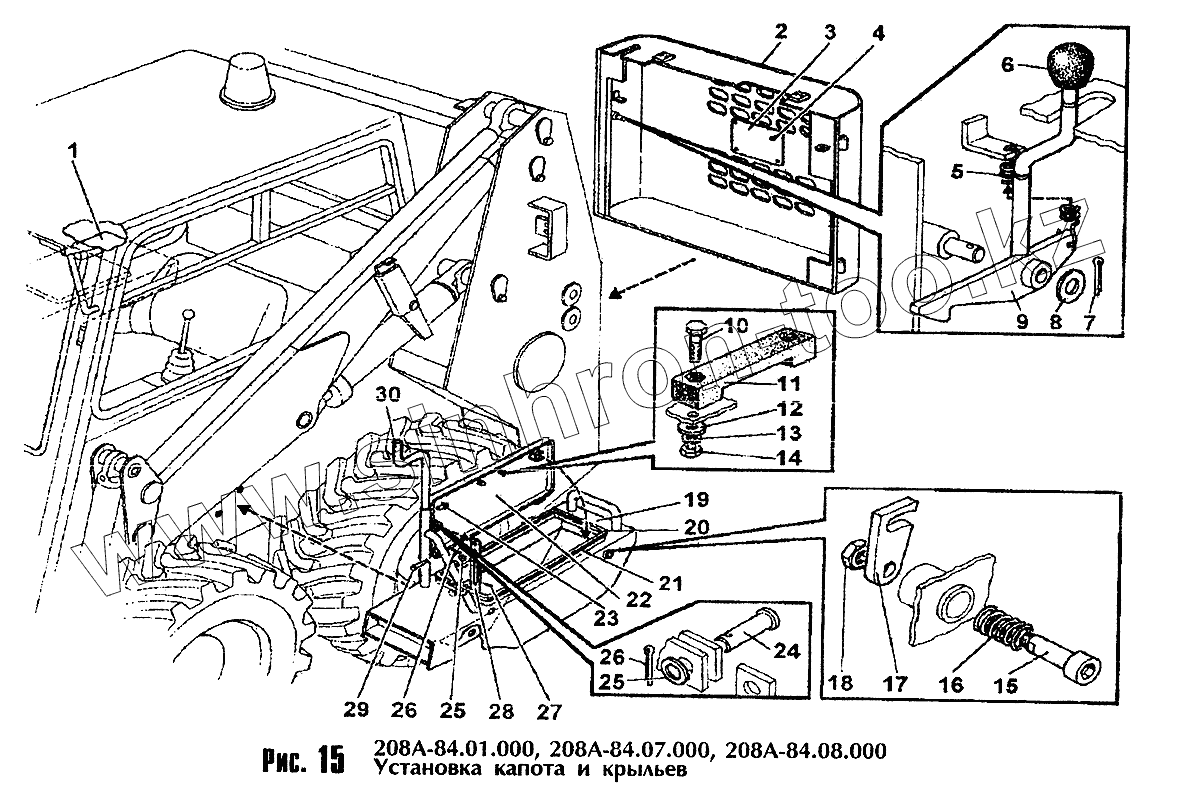

Каталог запасных частей к технике: Амкодор-208А. Установка капота и крыльев
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 208А-84.08.000 | Крыло правое | |
| 2 | 208А-84.01.100 | Капот | |
| 3 | 208А-84.01.001 | Табличка | |
| 4 | [Винт М4х6] | Винт М4х6 | |
| 5 | Д-902.46.00.004 | Пружина | |
| 6 | ТО-28.15.10.007 | Ручка | |
| 7 | [Шплинт 3,2x20] | Шплинт 3,2x20 | |
| 8 | [Шайба 12] | Шайба 12 | |
| 9 | 208-84.01.200 | Фиксатор | |
| 10 | [Болт М6х25] | Болт М6х25 | |
| 11 | КВТ-60.04.00.006 | Ручка | |
| 12 | [Шайба 6] | Шайба 6 | |
| 13 | [Шайба 6.65Г] | Шайба 6.65Г | |
| 14 | [Гайка М6] | Гайка М6 | |
| 15 | ТО-18Д.13.00.003 | Ось | |
| 16 | ЛО-16.80.70.201 | Пружина | |
| 17 | ТО-18Д.13.00.004 | Защелка | |
| 18 | [Гайка М10] | Гайка М10 | |
| 19 | 208А-84.07.000 | Крыло левое | |
| 20 | 208А-84.07.001 | Уплотнитель | |
| 21 | 208А-84.07.002 | Уплотнитель | |
| 22 | 208А-84.05.250 | Крышка | |
| 23 | [Болт N18x20] | Болт N18x20 | |
| 24 | [Ось 6x18] | Ось 6x18 | |
| 25 | [Шайба 6] | Шайба 6 | |
| 26 | [Шплинт 1,6x20] | Шплинт 1,6x20 | |
| 27 | [Шплинт 2x20] | Шплинт 2x20 | |
| 28 | ТО-18Д.13.00.006 | Полоса | |
| 29 | [Ось 6x60] | Ось 6x60 | |
| 30 | 208-84.05.001 | Кронштейн |
