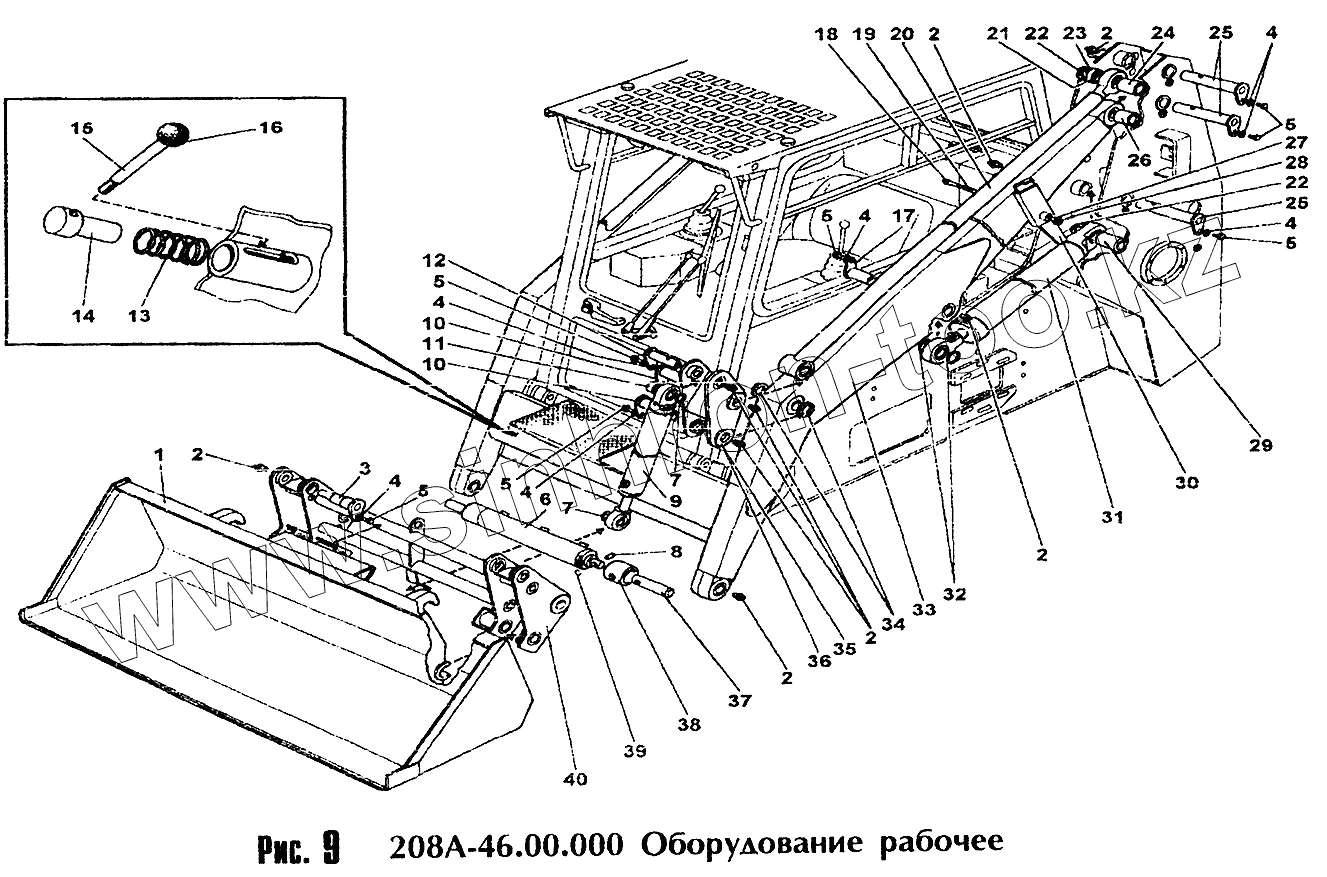

Каталог запасных частей к технике: Амкодор-208А. Оборудование рабочее

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

3

4

4

4

4

4

4

5

5

5

5

5

5

6

7

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	208А-46.22.010		Ковш
2	[Масленка 1.3]		Масленка 1.3
3	208А-46.21.150		Палец
4	[Шайба 10]		Шайба 10
5	[Болт М10х16]		Болт М10х16
6	208А-46.02.100		Гидроцилиндр
7	208А-46.00.001		Втулка
8	[Штифт 16x45]		Штифт 16x45
9	208А-43.06.000-03		Гидроцилиндр
10	208А-46.21.170-01		Палец
11	208А-46.00.001-01		Втулка
12	208А-46.21.170		Палец
13	208-50.10.026		Пружина
14	208А-46.00.005		Стопор
15	208-50.00.004		Рычаг
16	ТО-18.15.10.007		Ручка
17	208А-46.21.160-03		Палец
18	208А-46.21.071		Ось
19	ДЗ-133.07.00.001		Пружина
20	208А-46.04.000		Тяга
21	ШС40		Подшипник
22	208А-46.00.003		Втулка
23	Б52		Кольцо
24	208А-46.00.003-02		Втулка
25	208А-46.21.170-02		Палец
26	208А-46.00.003-03		Втулка
27	ДЗ-133.07.00.002		Ручка
28	[Шплинт 3,2x16]		Шплинт 3,2x16
29	208А-46.00.003-01		Втулка
30	208А-46.21.200		Упор
31	208А-45.05.200		Гидроцилиндр стрелы
32	Д3-133.45.00.008-01		Втулка
33	208А-46.21.010		Стрела
34	208А-46.00.004		Втулка
35	208А-46.03.000		Рычаг левый
36	208А-46.03.000-01		Рычаг правый
37	208А-46.02.013		Палец
38	208А-46.02.012		Втулка
39	208А-46.02.011		Кольцо
40	208А-46.02.020		Сцепка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
