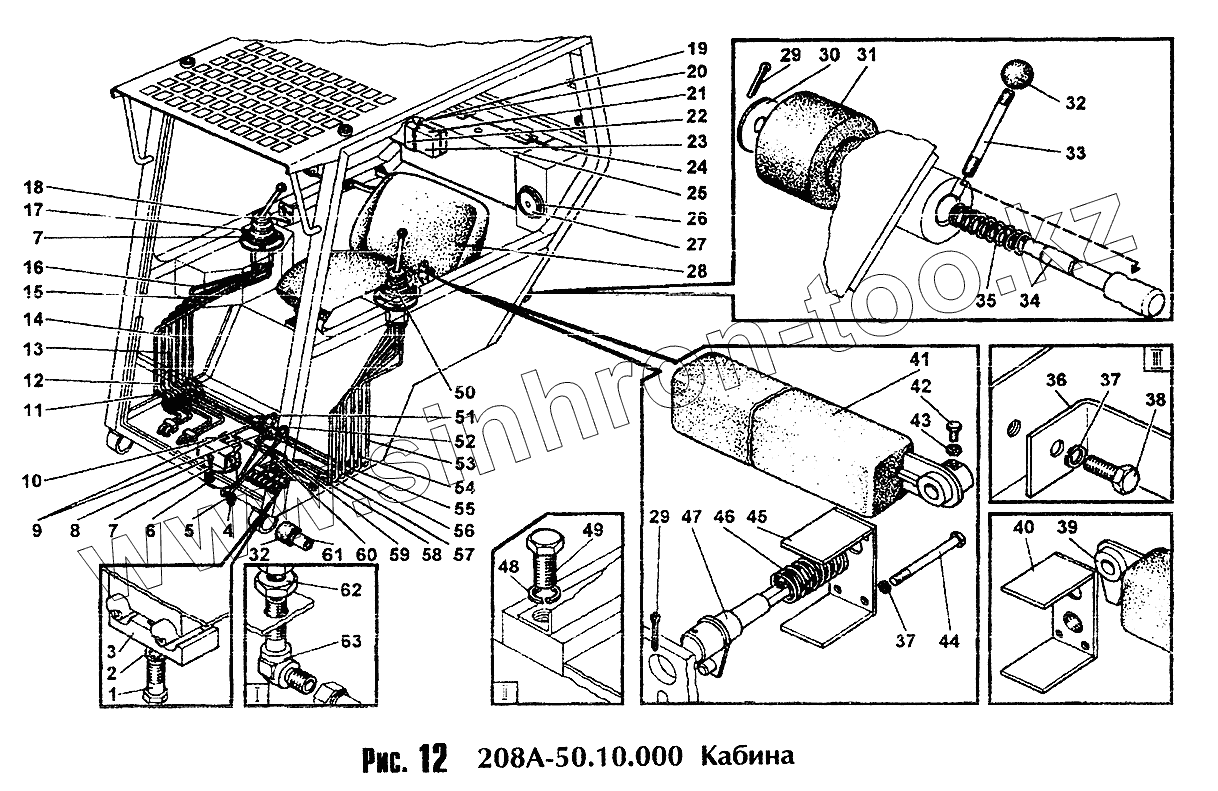

Каталог запасных частей к технике: Амкодор-208А. Кабина
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 208А-50.25.000 | 208А-50.25.000 | Установка блоков управления | |
| 208А-50.23.000 | 208А-50.23.000 | Рычаг | |
| 208А-50.22.000 | 208А-50.22.000 | Рычаг | |
| 1 | [Болт М8х25] | Болт М8х25 | |
| 2 | [Шайба 8.65Г] | Шайба 8.65Г | |
| 3 | ТО-28.18.00.044-01 | Колодка | |
| 4 | УДГ1-01.01.002 | Штуцер | |
| 5 | [Прокладка 14] | Прокладка 14 | |
| 6 | [Гайка М6] | Гайка М6 | |
| 7 | [Шайба 6.65Г] | Шайба 6.65Г | |
| 8 | [Болт М6х20] | Болт М6х20 | |
| 9 | 208-43.10.002 | Крестовина | |
| 10 | 60620А | Блок управления | |
| 11 | 1SNNP6X650A60A60 | Рукав | |
| 12 | 1SNNP6X650A60A60 | Рукав | |
| 13 | 1SNNP6X650A60A60 | Рукав | |
| 14 | 1SNNP6X650A60A60 | Рукав | |
| 15 | 1SNNP6X650A60A60 | Рукав | |
| 16 | 1SNNP6X650A60A60 | Рукав | |
| 17 | [Винт М6х16] | Винт М6х16 | |
| 18 | П741НЭ | Блок управления правый | |
| 19 | [Винт М6х16] | Винт М6х16 | |
| 20 | [Шайба 6] | Шайба 6 | |
| 21 | 70-39.12.151 | Крышка аптечки | |
| 22 | 70-39.12.153 | Кронштейн аптечки | |
| 23 | 70-39.12.152 | Корпус аптечки | |
| 24 | 5.0.3282 | Проволока | |
| 25 | 208-50.24.000 | Крышка | |
| 26 | У7210.7-8.01.00.253 | Вставка | |
| 27 | 5336-81.02.032 | Сопло | |
| 28 | УНВ102-02 | Сидение | |
| 29 | [Шплинт 4x25] | Шплинт 4x25 | |
| 30 | 208А-50.10.031 | Шайба | |
| 31 | М43-501-18.01.030 | Амортизатор (70x39,5x56) | |
| 32 | Д-565.42.11.170 | Ручка | |
| 33 | 208-50.00.004 | Рычаг | |
| 34 | 208А-50.10.033 | Шток | |
| 35 | 208-50.00.002 | Пружина | |
| 36 | 451.78.10.023 | Кронштейн | |
| 37 | [Шайба 6.65Г] | Шайба 6.65Г | |
| 38 | [Болт М6х16] | Болт М6х16 | |
| 39 | 208А-50.22.100 | Рычаг правый | |
| 40 | 208А-50.22.130 | Скоба | |
| 41 | 208А-50.23.100 | Рычаг левый | |
| 42 | [Болт М5х12] | Болт М5х12 | |
| 43 | [Гайка М5] | Гайка М5 | |
| 44 | [Болт М6х12] | Болт М6х12 | |
| 45 | 208.А-50.23.130 | Скоба | |
| 46 | 208-50.10.026 | Пружина | |
| 47 | 451-78.32.000 | Фиксатор | |
| 48 | [Шайба 8.65Г] | Шайба 8.65Г | |
| 49 | [Болт М6х16] | Болт М6х16 | |
| 50 | П741НЭ | Блок управления правый | |
| 51 | 208А-50.25.250 | Трубопровод | |
| 52 | 208А-50.25.170 | Трубопровод | |
| 53 | 1SNNP6X650A60A60 | Рукав | |
| 54 | 1SNNP6X650A60A60 | Рукав | |
| 55 | 1SNNP6x850A60A60 | Рукав | |
| 56 | 1SNNPox650A60A60 | Рукав | |
| 57 | 1SNNP6x650A60A60 | Рукав | |
| 58 | 1SNNP6x650A60A60 | Рукав | |
| 59 | 208А-50.25.190 | Трубопровод | |
| 60 | 208А-50.25.180 | Трубопровод | |
| 61 | 208А-50.10.029 | Втулка | |
| 62 | [Контргайка М14] | Контргайка М14 | |
| 63 | 208А-50.25.002 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
