Каталог запасных частей к технике: Амкодор 352C. ТО-18Д.09.02.000 Механизм управления

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

10

11

12

13

14

14

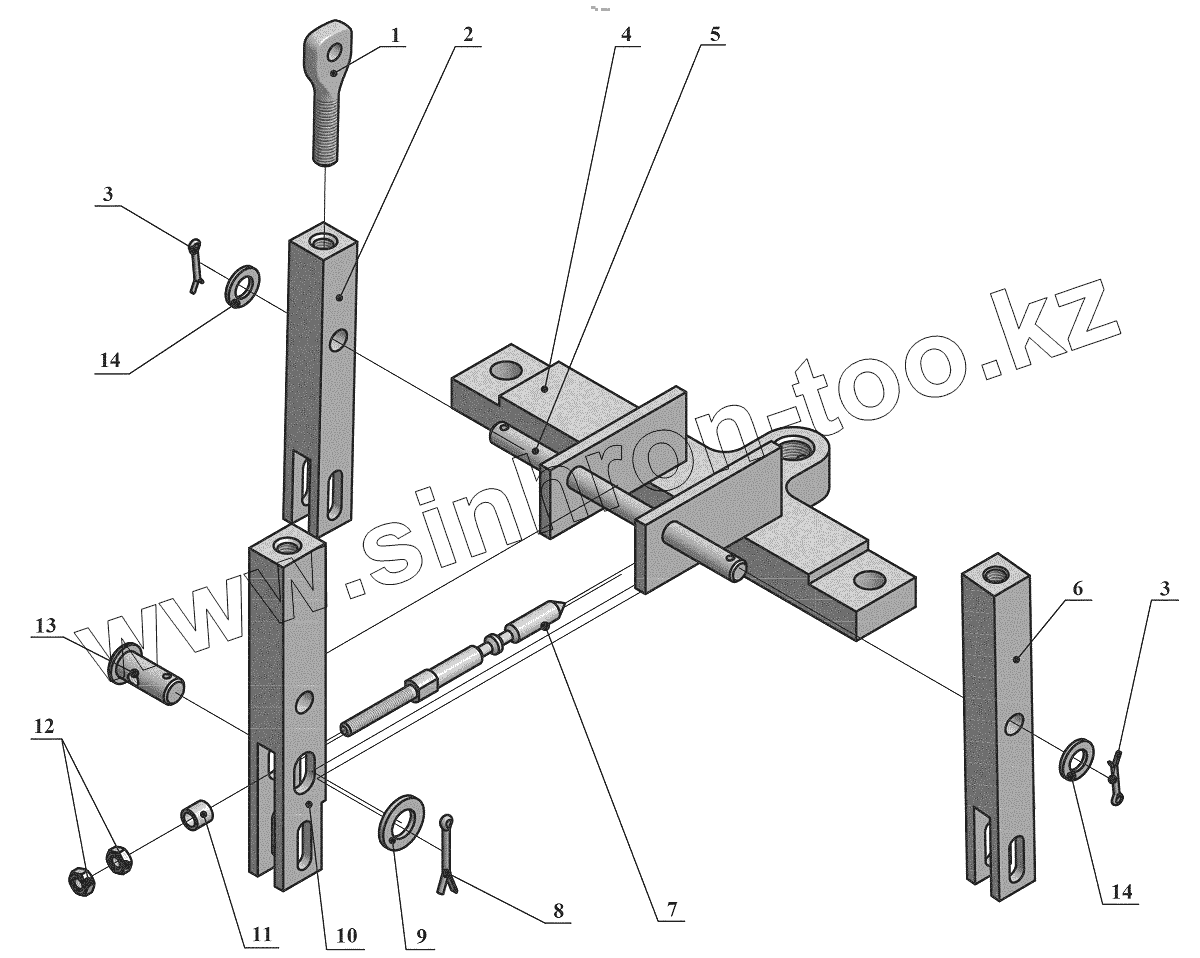

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ТО-25.58.10.006		Рычаг
2	ТО-18А.09.00.603		Рычаг
3	2,5x20.019		Шплинт
4	ТО-18Д.09.02.100		Кронштейн
5	ТО-18А.09.00.605		Ось
6	ТО-18А.09.00.009		Рычаг
7	ТО-18Д.09.02.001-А		Шток
7	ТО-18Д.09.02.005-А		Шток
8	3,2x20.019		Шплинт
9	С.12.02.Ст3.0115		Шайба
10	ТО-18Д.09.02.004		Рычаг
11	ТО-18Д.09.02.003		Втулка
12	М6-6H.05.35.0115		Гайка
13	ТО-18Д.09.02.002		Ось
14	С.10.02.Ст3.0115		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
