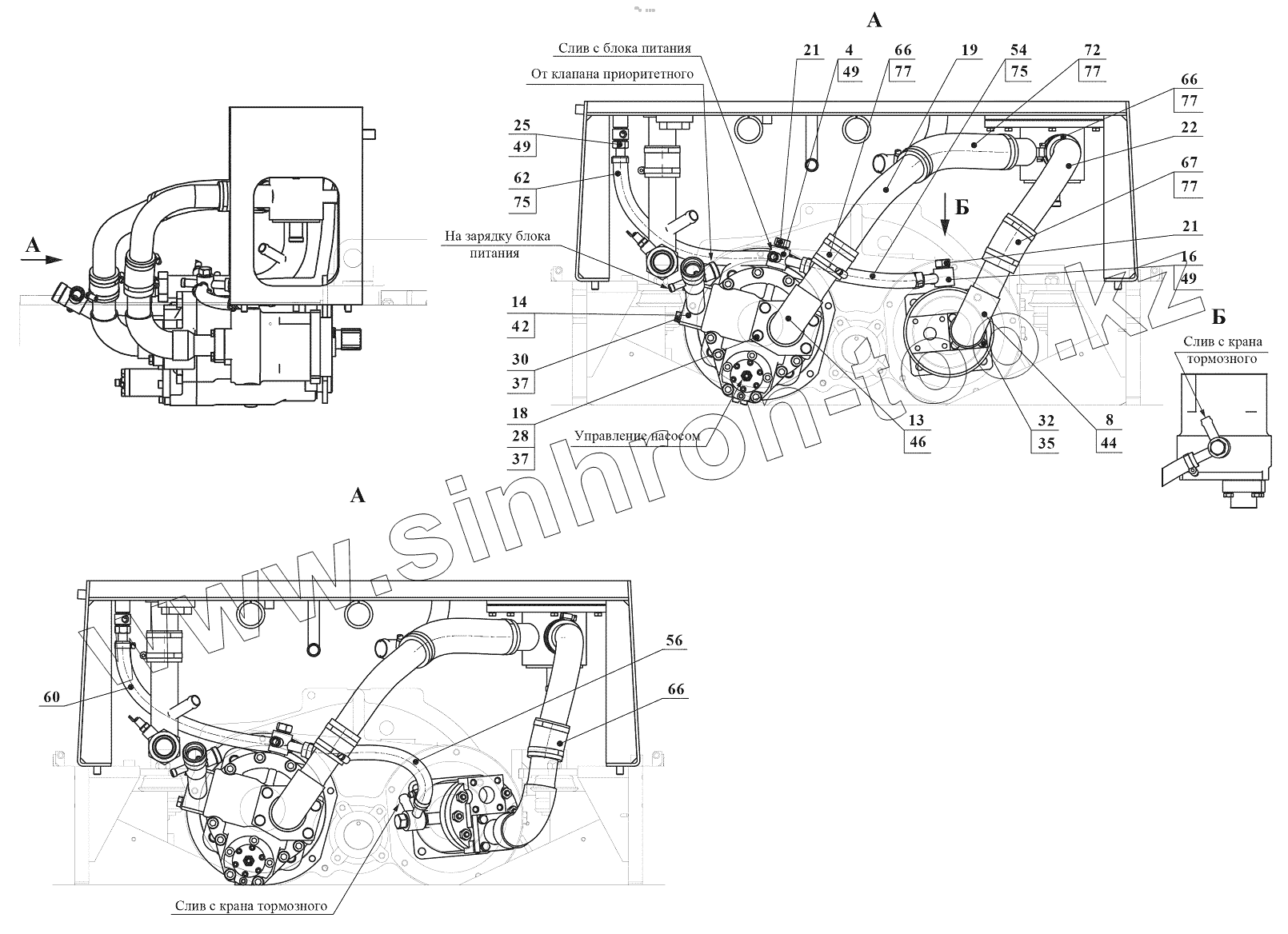

Каталог запасных частей к технике: Амкодор 352C. 352С.46.10.000 Подключение насосов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
8
13
14
16
18
19
21
21
22
25
28
30
32
35
37
37
42
44
46
49
49
49
54
56
60
62
66
66
66
67
72
75
75
77
77
77
77
Позиция на иллюстрации Заводской номер детали Название детали
1 333В.46.15.030 Болт
2 333В.46.15.040 Угольник поворотный
4 342PL.06.10.000 Угольник поворотный
6 352.06.15.010 Угольник поворотный
8 352.46.00.090-02-Б Фланец всасывающий
10 352.46.00.180 Трубопровод
13 352С.46.00.150 Фланец всасывающий
14 352С.46.00.170 Трубопровод
16 ТО-28.26.00.140 Угольник поворотный
18 352.47.00.001 Фланец
19 352С.46.00.011 Труба
21 ТО-28.26.00.005 Болт зажимной
22 ТО-28А.06.00.003 Труба
24 УДГ1.05.01.005 Болт
25 УДГ1.13.00.005 Штуцер
28 М12-6gx40.88.35.0115 Болт
30 М12-6gx55.88.35.0115 Болт
32 М10-6gx35.88.35.0115 Болт
35 10 65Г 0115 Шайба
37 12 65Г 0115 Шайба
40 009-013-25-2-2 Кольцо
42 032-040-46-2-2 Кольцо
44 039-045-36-2-2 Кольцо
46 068-076-46-2-2 Кольцо
49 18 М3 Прокладка
51 G 1/2 М3 Прокладка
54 16x25-1,6 Рукав
56 16x25-1,6 Рукав
58 16x25-1,6 Рукав
60 16x25-1,6 Рукав
62 16x25-1,6 Рукав
64 16x25-1,6 Рукав
66 48x62-1,47 Рукав
67 48x62-1,47 Рукав
69 48x62-1,47 Рукав
71 48x62-1,47 Рукав
72 48x62-1,47 Рукав
75 TORRO 16-27/9-C7W2 Зажим
77 TORRO 50-70/9-C7W2 Зажим
