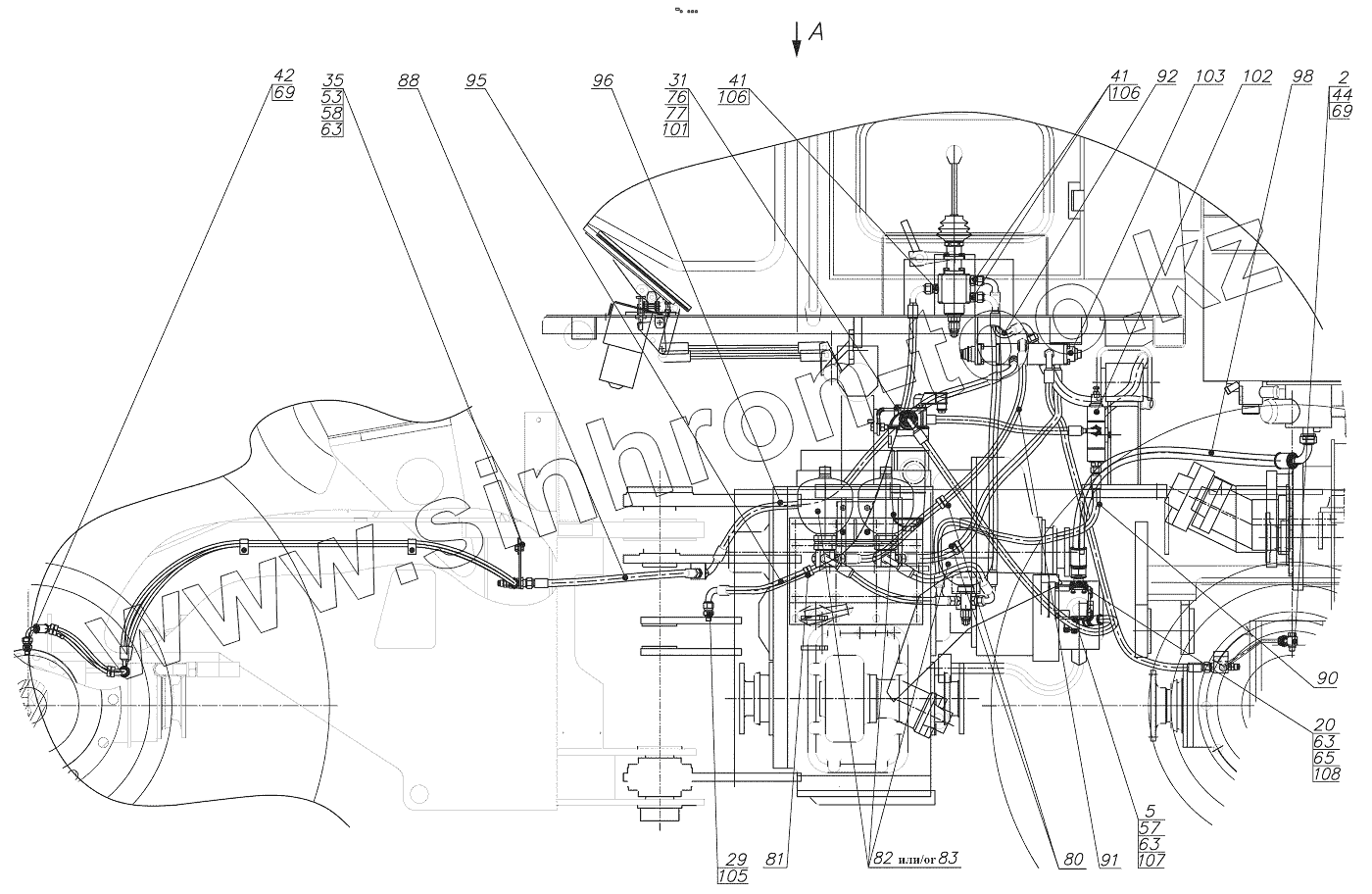

Каталог запасных частей к технике: Амкодор 352C. 352.35.05.000 Гидросистема тормозов
2
5
20
29
31
35
41
41
42
44
53
57
58
63
63
63
65
69
69
76
76
80
81
82
83
88
90
91
92
95
96
98
101
102
102
103
103
105
105
106
106
106
106
106
106
107
107
108
108
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 342В.10.00.080 | Угольник поворотный | |
| 5 | 451.75.00.080 | Фланец | |
| 9 | ТО-28А.40.03.000 | Угольник поворотный | |
| 11 | ТО-28А.40.07.000-Б | Трубопровод | |
| 12 | ТО-28А.40.08.000-Б | Трубопровод | |
| 15 | УГА1.07.01.000 | Клапан обратный | |
| 15а | УГА1.01.01.008 | Пружина | |
| 15б | УГА1.07.01.001 | Корпус клапана | |
| 15в | УГА1.07.01.002 | Планка | |
| 15г | 8-100 ГОСТ 3722-81 | Шарик | |
| 18 | УДГ1.03.01.020 | Соединение | |
| 20 | 320.34.07.003 | Фланец | |
| 21 | 330В.35.05.001 | Пластина | |
| 23 | 342В.10.00.009 | Кронштейн | |
| 25 | 352.35.05.001 | Тройник | |
| 26 | УДГ1.01.06.012 | Штуцер | |
| 27 | 352.35.05.003 | Переходник | |
| 28 | 352.35.05.004 | Переходник | |
| 29 | 451.75.00.017 | Штуцер | |
| 30 | 352.35.05.007 | Тройник | |
| 31 | 2541.17.14.101 | Кронштейн | |
| 32 | ТО-28А.10.00.009 | Болт затяжной | |
| 34 | ТО-28А.40.00.006 | Переходник | |
| 35 | ТО-28А.40.00.007-Б | Пластина | |
| 37 | ТО-28А.40.00.009 | Уголок | |
| 38 | ТО-28А.40.00.056 | Гайка | |
| 41 | УДГ1.01.01.004 | Штуцер | |
| 42 | УДГ1.01.02.029 | Штуцер | |
| 43 | УДГ1.01.06.003 | Штуцер | |
| 44 | УДГ1.05.00.001 | Болт зажимной | |
| 45 | УДГ1.01.17.036 | Штуцер | |
| 47 | УДГ1.11.00.005 | Штуцер | |
| 48 | 352.35.05.005 | Колодка | |
| 51 | ТО-28.18.00.042 | Колодка | |
| 53 | М8-6gx16.88.35.0115 | Болт | |
| 54 | М8-6gx25.88.35.0115 | Болт | |
| 55 | М8-6gx35.88.35.0115 | Болт | |
| 56 | М8-6gx50.88.35.0115 | Болт | |
| 57 | М8-6gx45.88.35.0115 | Болт | |
| 58 | М8-6H.8.35.0115 | Гайка | |
| 59 | М12-6H.8.35.0115 | Гайка | |
| 60 | М16 | Контргайка | |
| 61 | М18 | Контргайка | |
| 63 | 8 65Г 0115 | Шайба | |
| 64 | 12 65Г 0115 | Шайба | |
| 65 | М8-6gx16.88.35.0115 | Болт | |
| 66 | М12-6gx35.88.35.0115 | Болт | |
| 68 | 10 М3 | Прокладка | |
| 69 | 12 М3 | Прокладка | |
| 71 | 16 М3 | Прокладка | |
| 72 | G 1/2 М3 | Прокладка | |
| 73 | G 3/4 М3 | Прокладка | |
| 74 | 16x25-1,6 | Рукав | |
| 75 | 16x25-1,6 | Рукав | |
| 76 | М10-6gx25.88.35.0115 | Болт | |
| 77 | 10 65Г 0115 | Шайба | |
| 79 | 620.01.010.51 | Клапан контроля давления | |
| 80 | А 20x16x20 | Лента спиральная черная | |
| 81 | А 20x16x20 | Лента спиральная черная | |
| 82 | LA 1.1.1.O.R1.A | Пневмогидроаккумулятор | |
| 83 | SBO200-1E1/112U-200AK50 | Пневмогидроаккумулятор | |
| 85 | РВД 1SN-8-21,5-500-DKL-DKL90 | Рукав высокого давления | |
| 86 | РВД 1SN-8-21,5-1500-DKL-DKL90 | Рукав высокого давления | |
| 87 | РВД 1SN-10-18-450-DKL90-DKL90 | Рукав высокого давления | |
| 88 | РВД 1SN-10-18-550-DKL-DKL | Рукав высокого давления | |
| 89 | РВД 1SN-10-18-550-DKL-DKL90 | Рукав высокого давления | |
| 90 | РВД 1SN-10-18-650-DKL-DKL90 | Рукав высокого давления | |
| 91 | РВД 1SN-10-18-750-DKL90-DKL90 | Рукав высокого давления | |
| 92 | РВД 1SN-10-18-750-DKL90-DKL90-180 | Рукав высокого давления | |
| 93 | РВД 1SN-10-18-600-DKL90-DKL90-180 | Рукав высокого давления | |
| 94 | РВД 1SN-10-18-1150-DKL-DKL90 | Рукав высокого давления | |
| 95 | РВД 1SN-10-18-1200-DKL90-DKL90 | Рукав высокого давления | |
| 96 | РВД 1SN-10-18-1200-DKL90-DKL90-180 | Рукав высокого давления | |
| 97 | РВД 1SN-10-18-1300-DKL-DKL90 | Рукав высокого давления | |
| 98 | РВД 1SN-20-10,5-1100-DKL-DKL90 | Рукав высокого давления | |
| 99 | TORRO 16-27/9-С7W2 | Зажим | |
| 101 | SPM302FD1CB472 XX | Фильтр | |
| 102 | УГА2.01.01.000 | Блок разгрузочный | |
| 102 | УГА2.01.01.000Т | Блок разгрузочный | |
| 103 | УГА2.05.01.000-01 | Кран тормозной | |
| 103 | УГА2.05.01.000-01Т | Кран тормозной | |
| 105 | 009-013-25-2-2 | Кольцо | |
| 105 | 8.8x2.4NBR70 | Кольцо | |
| 106 | 013-017-25-2-2 | Кольцо | |
| 106 | 12.6x2.5NBR70 | Кольцо | |
| 107 | 021-025-25-2-2 | Кольцо | |
| 107 | 20.5x2.5NBR90 | Кольцо | |
| 108 | 022-026-25-2-2 | Кольцо | |
| 108 | 21.5x2.5NBR70 | О-Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
