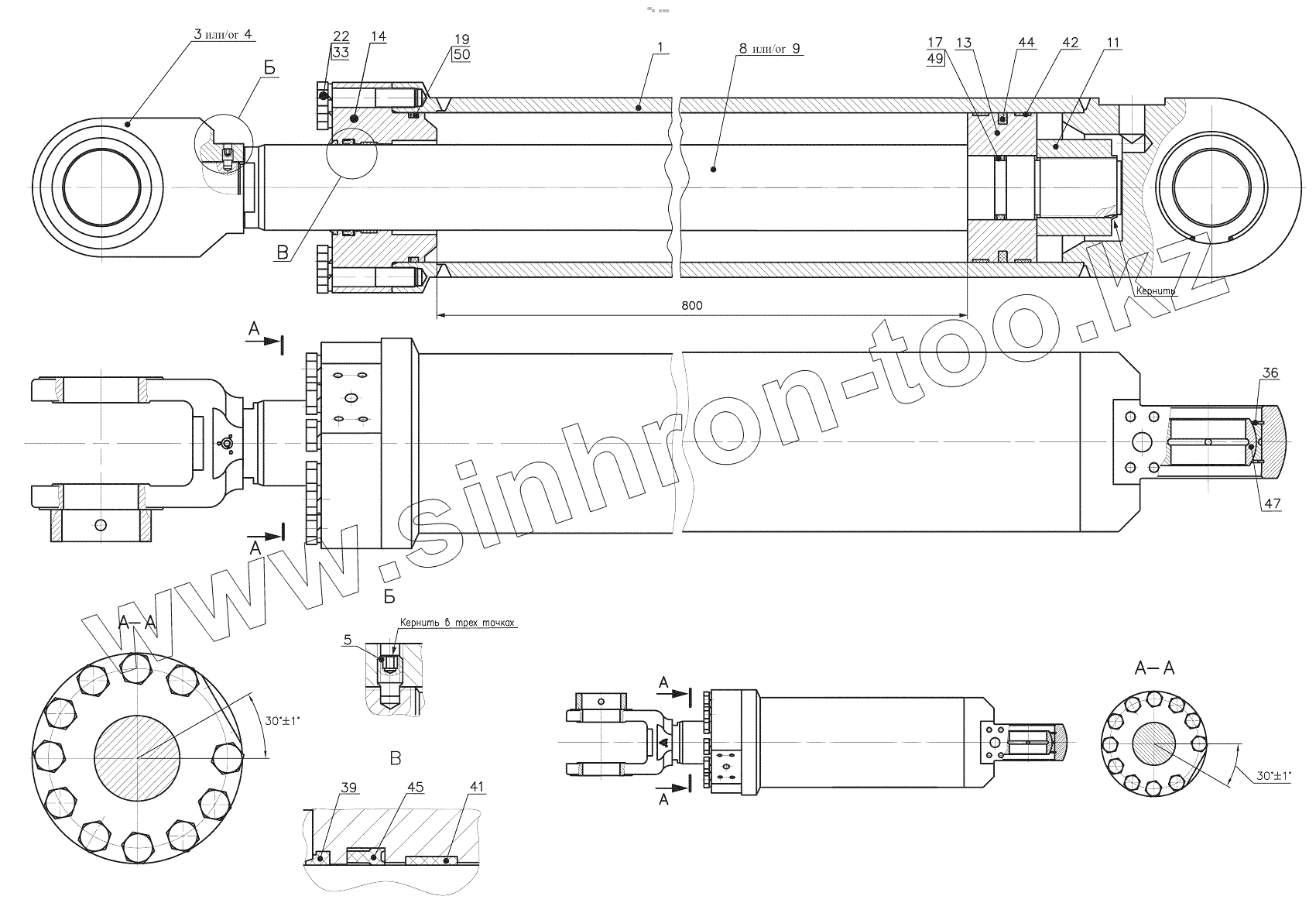

Каталог запасных частей к технике: Амкодор 352C. 350С.46.13.000 Гидроцилиндр стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
8
9
11
13
14
17
19
22
33
36
39
41
42
44
45
47
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 350С.46.13.100 Цилиндр
3 ТО-28.28.04.400 Проушина
4 ТО-28.28.04.300 Проушина
5 320.46.13.003-03 Винт
8 350.06.01.005 Шток
9 350.06.01.005-Х Шток
11 350.06.15.004 Гайка
13 350.06.19.001 Поршень
14 350.06.19.002 Фланец
17 ТО-28.06.03.014 Кольцо защитное
19 ТО-28.28.04.005 Кольцо защитное
22 ЦШ 125063-00.005 Болт
33 18 ОТ 65Г 0115 Шайба
36 В105 Кольцо
39 86196 ASOB 080-088-4-7 Грязесъемник
41 24138557 SB 080-085-14,8 Кольцо
42 24130964 KB 140-135-14,8 Кольцо опорно-направляющее поршневое
44 417954 SIMKO 300 140-119-7,8 Уплотнение поршневое
45 349890 KI 310 080-090-10,0 Кольцо
47 ШСЛ 70К Подшипник
49 50.16x5.33NBR90 Кольцо
50 129.2x5.7NBR90 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
