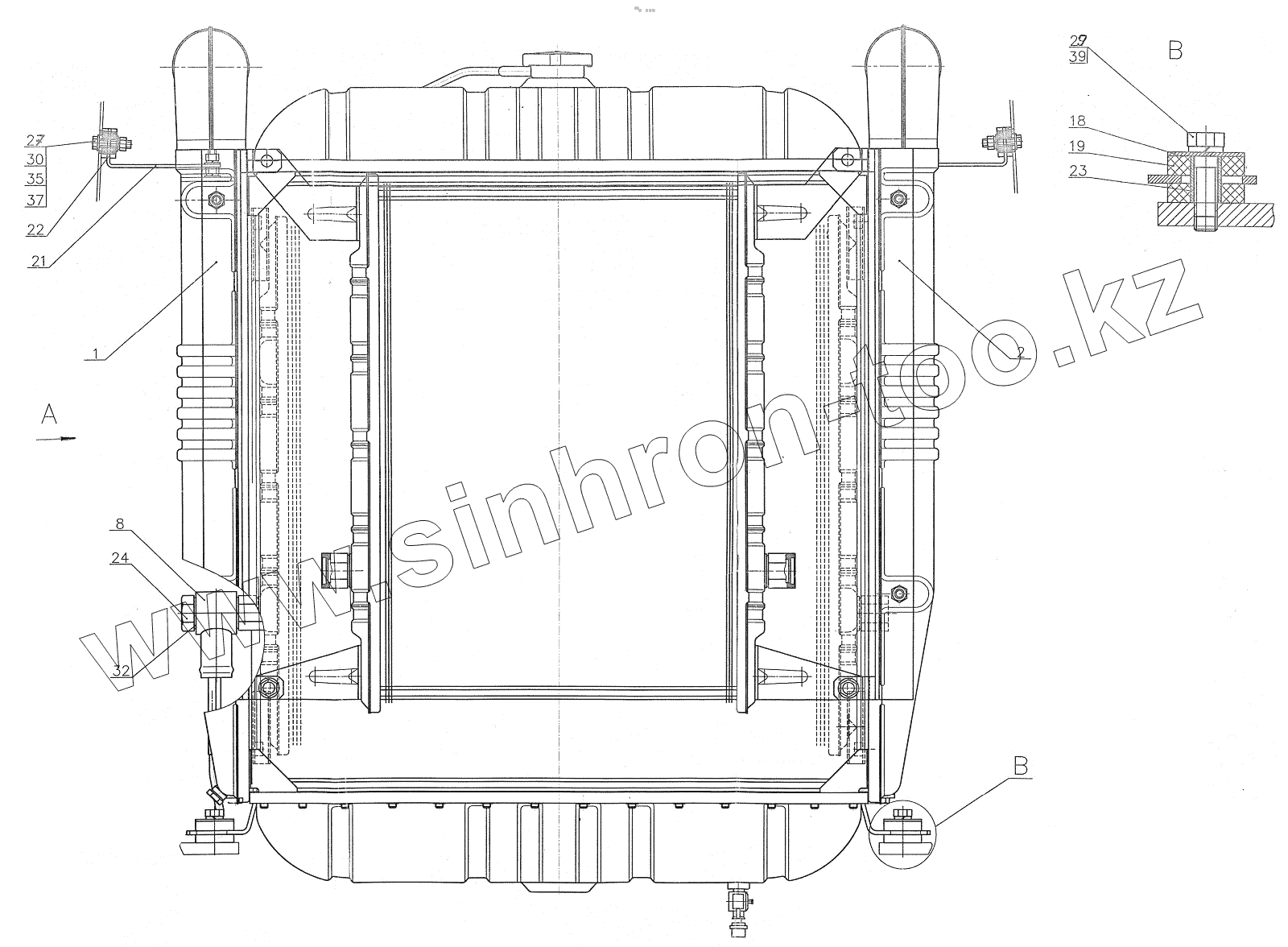

Каталог запасных частей к технике: Амкодор 352C. 350.02.01.000Т Установка радиаторов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
8
18
19
21
22
23
24
27
29
30
32
35
37
39
Позиция на иллюстрации Заводской номер детали Название детали
1 350.02.01.010Т Кронштейн
2 350.02.01.010-01Т Кронштейн
4 2551.02.06.500 Диффузор
7 ТО-28А.02.07.700 Кран
8 ТО-28А.02.17.020 Переходник
15 350.02.01.002Т Переходник
18 ТО-18.02.10.013 Пластина
19 ТО-18.02.10.021 Пластина
21 ТО-28А.02.00.011 Кронштейн
22 ТО-28А.02.00.012 Прокладка
23 ТО-28А.02.14.001-01 Трубка
24 ТО-28А.02.17.002 Болт
25 УДГ1.09.03.002 Заглушка
27 М8-6gx40.88.35.0115 Болт
28 М10-6gx25.88.35.0115 Болт
29 М12-6gx45.88.35.0115 Болт
30 М8-6H.8.35.0115 Гайка
31 М10-6H.8.35.0115 Гайка
32 27 М3 Прокладка
33 54x68-1,2 Рукав
34 54x68-1,2 Рукав
35 8 65Г 0115 Шайба
36 10 65Г 0115 Шайба
37 C.8.02.Ст3.0115 Шайба
39 12 65Г 0115 Шайба
40 БР-140.1301.000-01 Блок радиаторов
42 ТО-28А.1013.100-01 Радиатор масляный
44 TORRO 50-70/9-C7W2 Зажим
46 142-1303010 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
