Каталог запасных частей к технике: ЗАО "Техника-сервис" ТC-М-8000А. Колесо опорное правое
СН-8.15.03.20.000
1
1
2
3
3
4
5
6
6
7
8
9
10
11
11
12
13
13
13
14
14
14
14
14
14
16
17

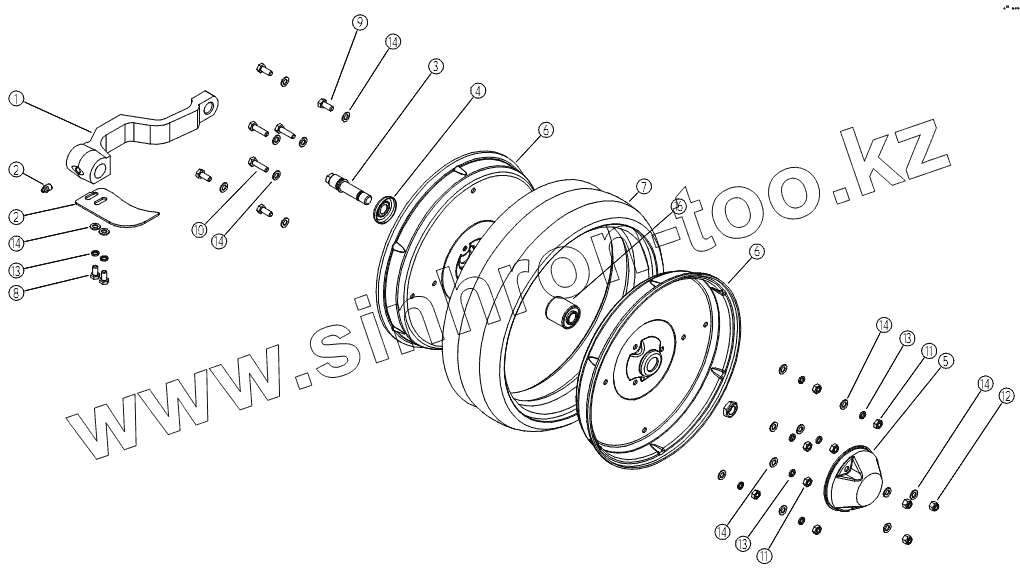

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СН-8.15.03.20.000 | СН-8.15.03.20.000 | Колесо опорное левое | |
| 1 | СН-8.15.03.10.107 | Рычаг правый | |
| 1 | СН-8.15.03.20.103 | Рычаг левый | |
| 2 | СН-8.15.03.10.401 | Чистик | |
| 3 | СН-8.15.03.10.601 | Ось правая | |
| 3 | СН-8.15.03.20.601 | Ось левая | |
| 4 | СН-8.15.03.10.405 | Крышка | |
| 5 | СН-8.15.03.10.001 | Колпачок | |
| 6 | СН-8.15.03.12.401 | Диск | |
| 7 | СН-8.15.03.11.001 | Бандаж | |
| 8 | Болт М8-6gх16.58.019 | Болт М8-6gх16.58.019 | |
| 9 | Болт М8-6gх20.58.019 | Болт М8-6gх20.58.019 | |
| 10 | Болт М8-6gх30.58.019 | Болт М8-6gх30.58.019 | |
| 11 | Гайка М8-6H.6.019 | Гайка М8-6H.6.019 | |
| 12 | Гайка М8-5.019 | Гайка М8-5.019 | |
| 13 | Шайба 8 65Г.019 | Шайба 8 65Г.019 | |
| 14 | Шайба С 8.02.019 | Шайба С 8.02.019 | |
| 15 | Гайка М16х1,5-6H.6.019 | Гайка М16х1,5-6H.6.019 | |
| 15 | СН-8.05.00.00.602 | Гайка левая | |
| 16 | 5203KYY2 | Подшипник 5203KYY2 | |
| 17 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
